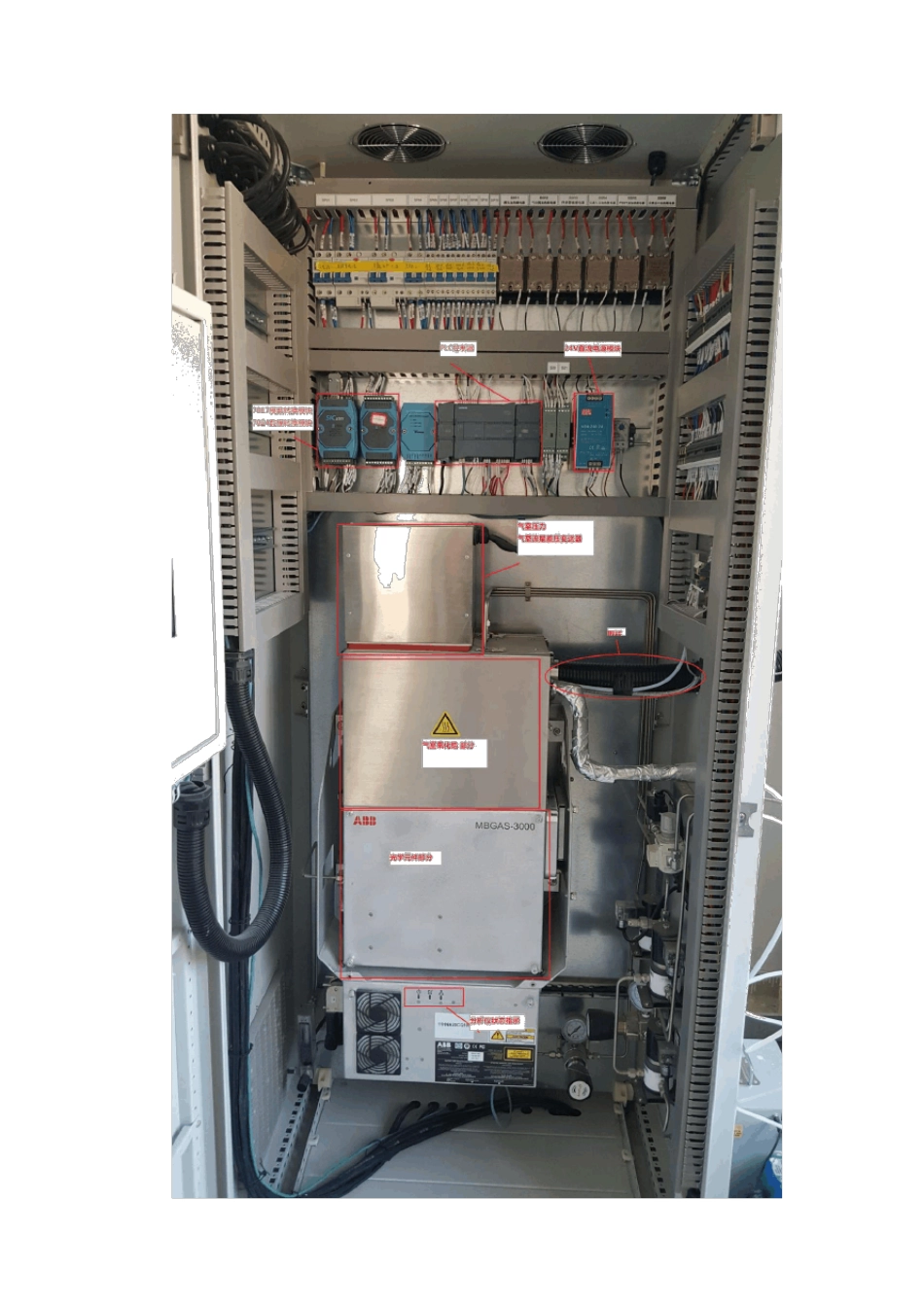

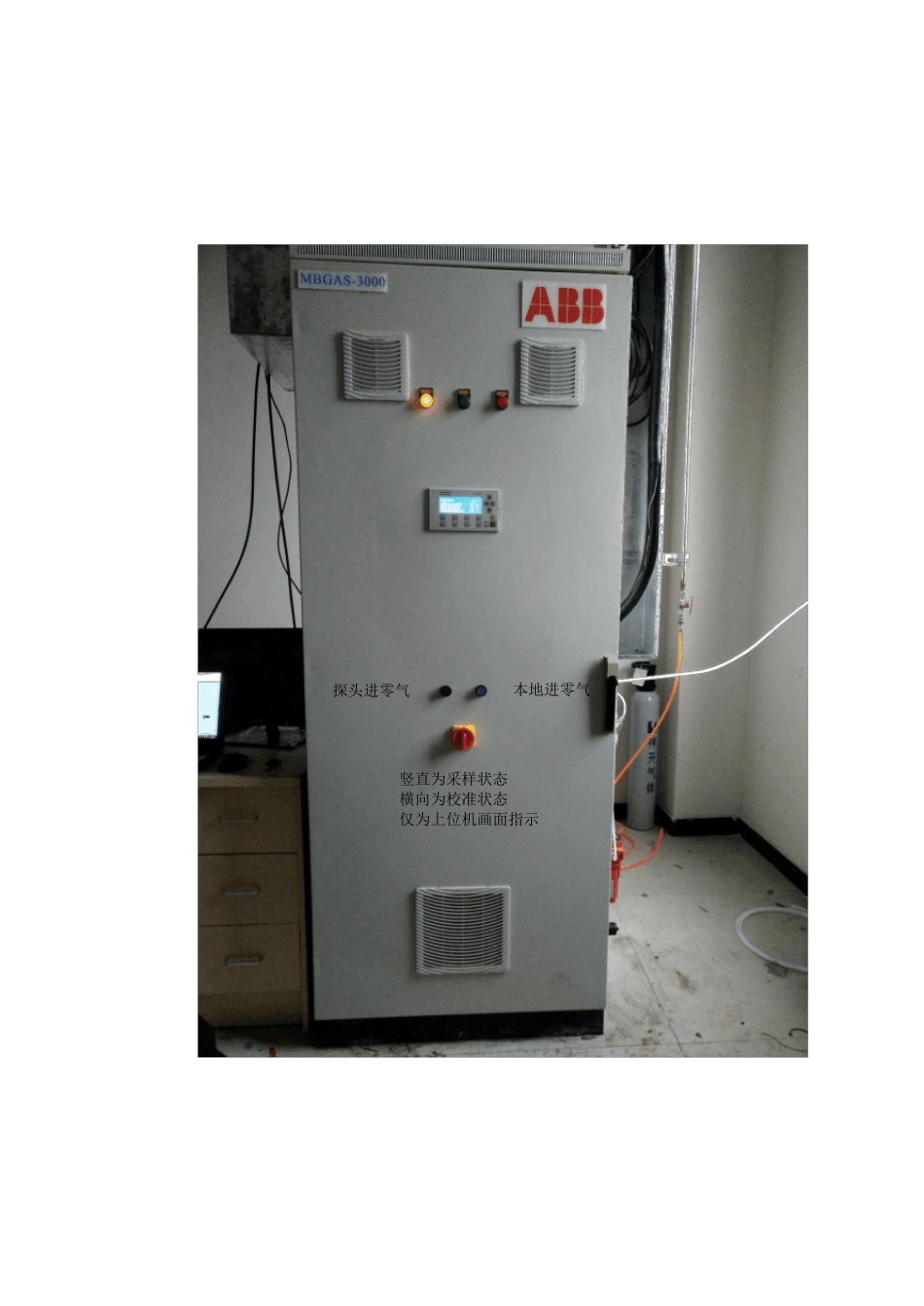

MBGAS-3000 型烟气连续在线监测系统操作/维护手册一.系统启动 电气控制部分请依次合上如下空开，确保控制系统、加热系统正常上电（220VAC）1.SP01市电总空开2.SP02采样管加热空开3.SP03其他加热器空开4.SP04UPS电源空开5.SP05MBGAS-3000分析仪空开6. SP0624VDC电源开关7. SP07探头加热空开8.SP08气动阀加热空开9. SP09二级过滤器加热空开10.SP10仪表气室加热空开11.SP11SC模块加热空开系统上电预热时间约 3-4 小时，当达到正常工作温度（180℃），才能进行取样分析。在给 ABB 分析仪上电前，先断开仪表吹扫气源入口处管路，过滤器入口的压缩气源压力（4-8bar，确保无水、无油、无尘）。观察纯化器出口指示器颜色，待指示器由粉色变为蓝色后连接仪表吹扫气入口管路。打开分析柜内部的光学吹扫调节阀（RV02），把压力调到约 1bar，然后后调节分析仪左下侧的光学吹扫控制流量计（BL），流量控制在 200-250L/H 后方可对 MBGAS-3000 分析仪上电。警告：系统在预热过程中不能进行取样分析，否则会损坏分析及预处理部件。光学吹扫气源不能长时间断开，否则会损坏仪表光学部件。探头进零气本地进零气竖直为采样状态横向为校准状态仅为上位机画面指示纯化器除油除水过滤器首先需要确认光学吹扫流量计(BL01)、喷射泵气源控制阀（RV04）、光学吹扫控制阀（RV02）关闭，再按照如下步骤进行：1.打开外部气源总阀，确保压力在 4.5-9bar警告：压缩气源必须保证无水、无油、无尘，否则会损坏仪表2.调节零点气控制阀（RV03）压力为 0.7bar。请务必确保该控制阀压力为 1.0± 0.2bar。3.调节光学吹扫控制阀（RV02）压力为 2± 0.1bar，吹扫流量计（BL），保证流量在200-250L/h。警告：流量超过 300L/h、纯化器出口过滤芯指示不正常、无流量均会损坏仪表;无流量或者流量过低会导致干涉仪损坏。4. 调节零点控制阀（RV03），保证其压力为 0.6bar5. 调节零点计量阀（YV06），保证 FTIR压力当前值与 FTIR压力标准一致（最大偏差为± 5mbar）6. 调节喷射泵气源控制阀（RV04），保证压力为 2bar警告：喷射泵气源压力必须保持在 2bar数据采集/传输控制部分1.启动工控机系统会自动启动《MBGAS-3000监控系统》和数据采集/传输;启动分析柜前面板骨架电脑电源会自动启动监测控制画面。工控机监控画面，按F12键可以退出全屏操作桌面。此监控系统可以记录各种数据报表，历史曲线，历史数据和分析系统的状态记录。部分功能需要管理员登陆（...
