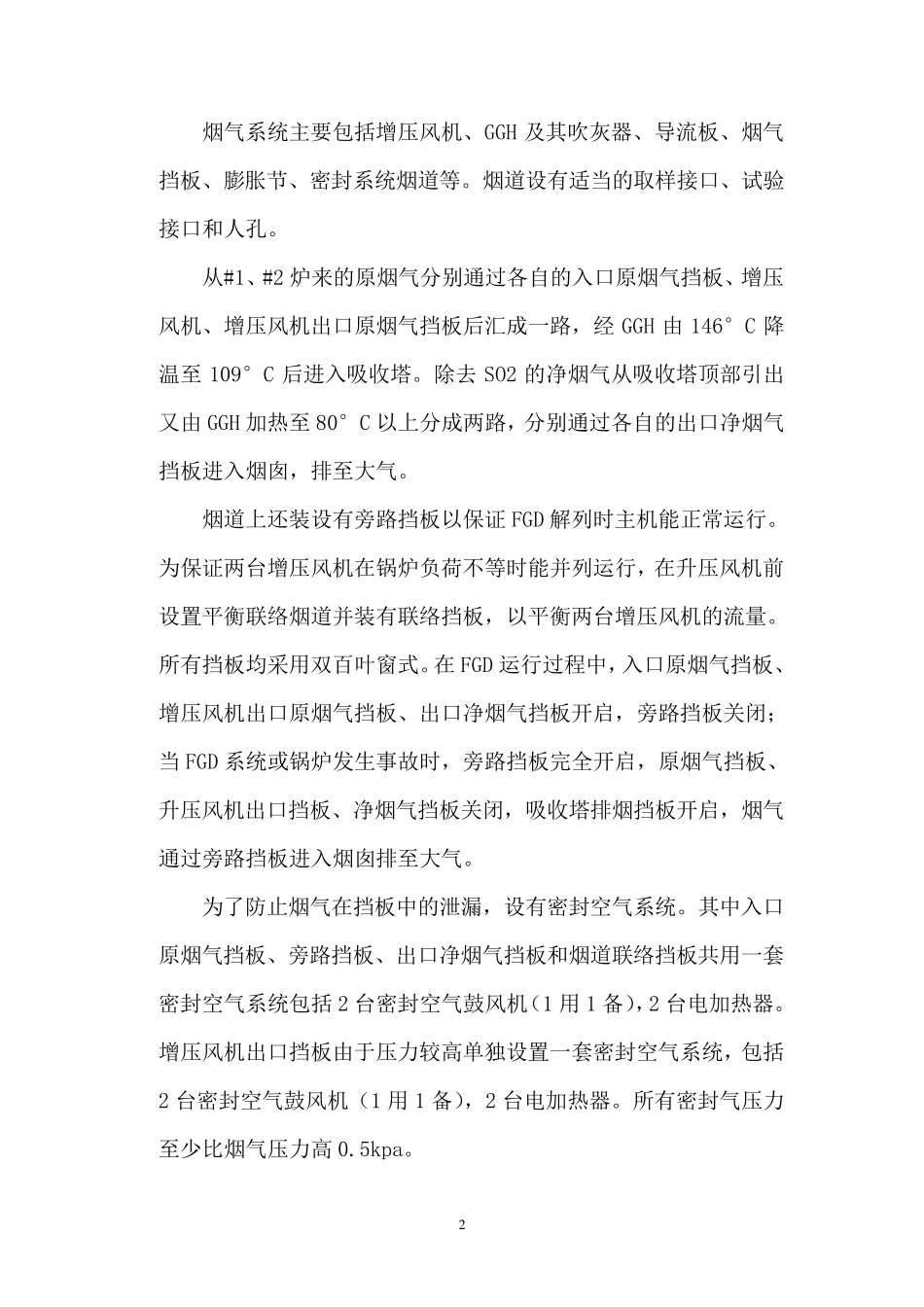

烟气系统启动调试方案 批 准： 审核： 编制： 重庆渝电烟气脱硫技术咨询有限公司 二 00 四年 月 日 1 目 录 1.工艺系统名称及描述…………………………………2 2.系统调试前应达到的条件……………………………3 3.分步试运程序…………………………………………4 4.安全注意事项…………………………………………19 1.工艺系统名称及描述 2 烟气系统主要包括增压风机、GGH 及其吹灰器、导流板、烟气挡板、膨胀节、密封系统烟道等。烟道设有适当的取样接口、试验接口和人孔。 从#1、#2 炉来的原烟气分别通过各自的入口原烟气挡板、增压风机、增压风机出口原烟气挡板后汇成一路，经GGH 由146°C 降温至 109°C 后进入吸收塔。除去 SO2 的净烟气从吸收塔顶部引出又由GGH 加热至 80°C 以上分成两路，分别通过各自的出口净烟气挡板进入烟囱，排至大气。 烟道上还装设有旁路挡板以保证 FGD 解列时主机能正常运行。为保证两台增压风机在锅炉负荷不等时能并列运行，在升压风机前设置平衡联络烟道并装有联络挡板，以平衡两台增压风机的流量。所有挡板均采用双百叶窗式。在 FGD 运行过程中，入口原烟气挡板、增压风机出口原烟气挡板、出口净烟气挡板开启，旁路挡板关闭；当FGD 系统或锅炉发生事故时，旁路挡板完全开启，原烟气挡板、升压风机出口挡板、净烟气挡板关闭，吸收塔排烟挡板开启，烟气通过旁路挡板进入烟囱排至大气。 为了防止烟气在挡板中的泄漏，设有密封空气系统。其中入口原烟气挡板、旁路挡板、出口净烟气挡板和烟道联络挡板共用一套密封空气系统包括2 台密封空气鼓风机（1 用 1 备），2 台电加热器。增压风机出口挡板由于压力较高单独设置一套密封空气系统，包括2 台密封空气鼓风机（1 用 1 备），2 台电加热器。所有密封气压力至少比烟气压力高 0.5kpa。 3 增压风机位于GGH 的上流，处于干态条件。增压风机为电动静叶可调控制器的轴流式风机。增压风机包括静叶执行器、电机（含电机油系统及冷却系统）等冷却风机等。风机产生的流量和压力是由可变静叶来控制的。 GGH 选用回转再生式烟气换热器，采取主轴垂直布置。在原烟气冷端设有吹灰器，FGD 运行时为防止 GGH 传热面结垢吹灰器可通过压缩空气或高压水进行定时清洗，当 FGD 停运时可用低压水离线冲洗。GGH 由低泄漏密封风机送来的密封空气进行密封，保证泄漏率＜1%。 2.系统调试前应达到的条件 2.1 所有热工测点位置安...
