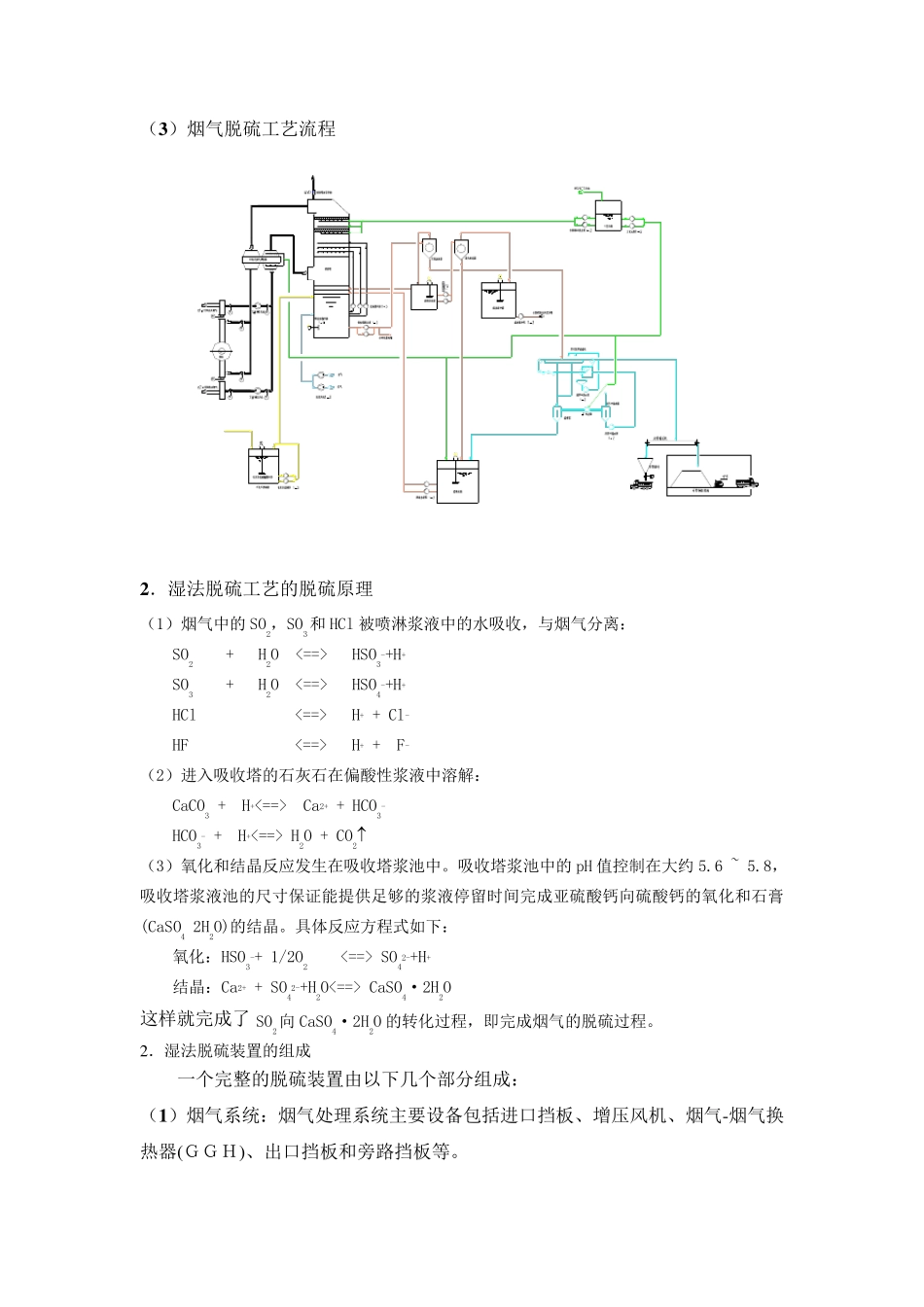

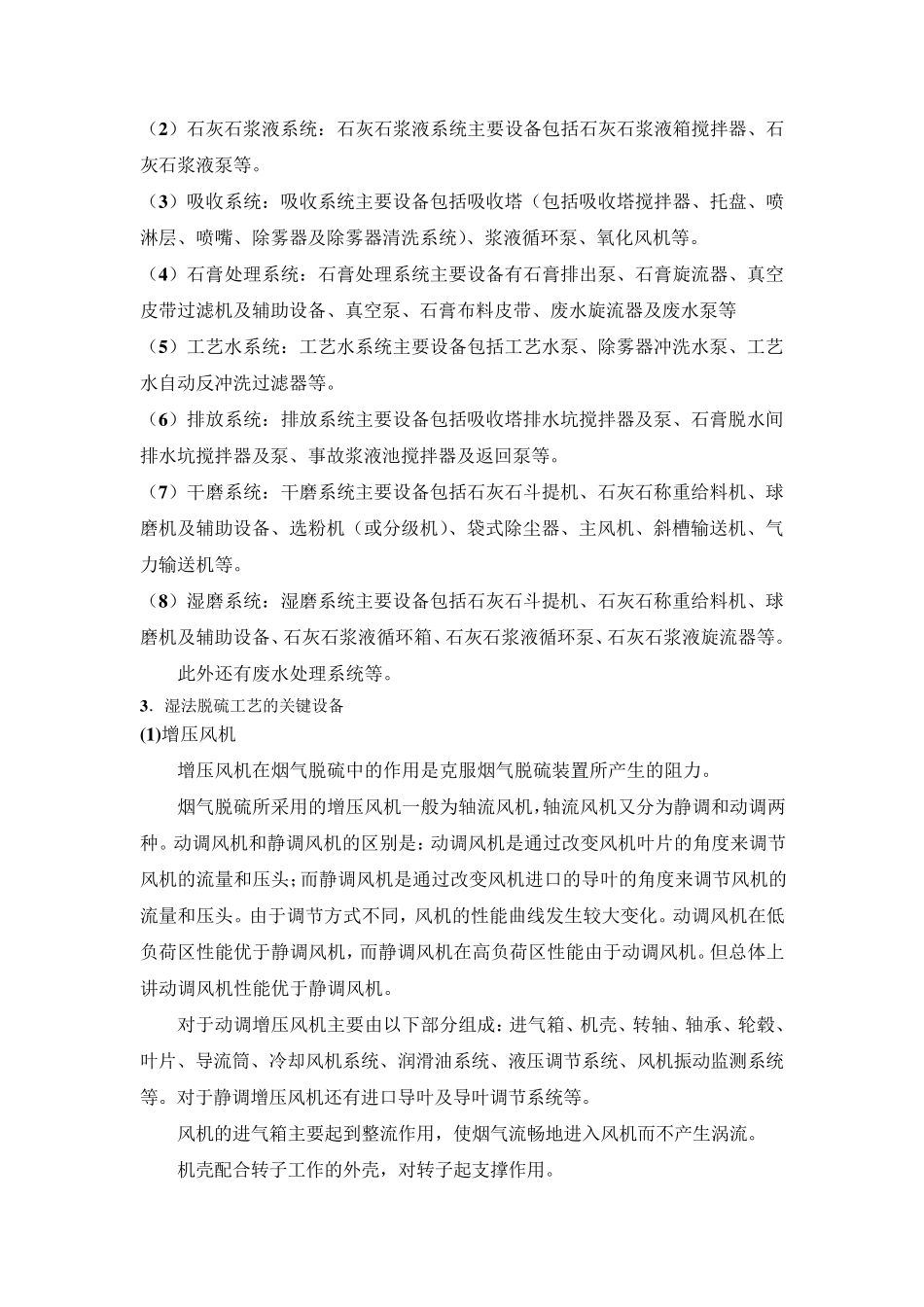

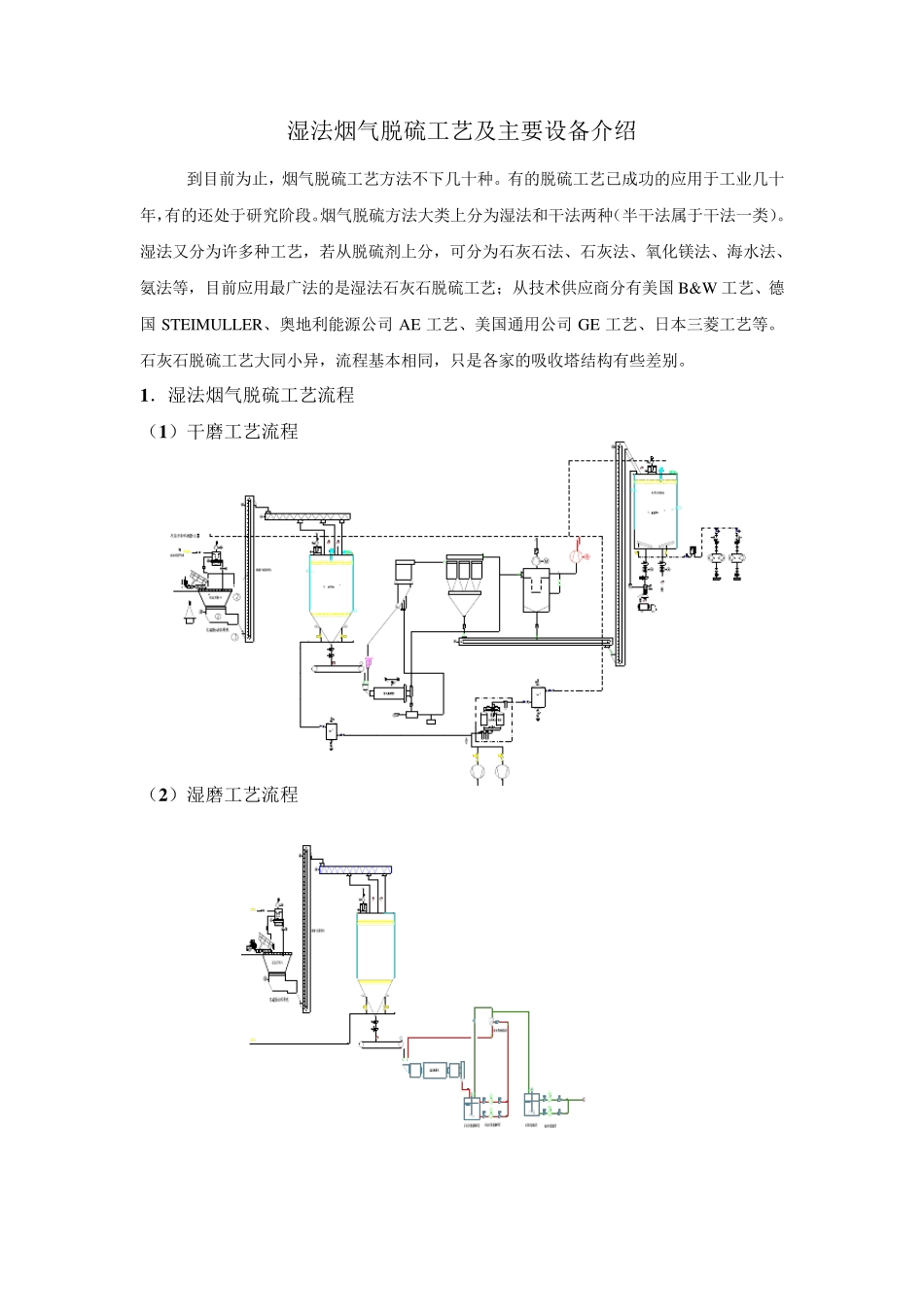

湿法烟气脱硫工艺及主要设备介绍 到目前为止，烟气脱硫工艺方法不下几十种。有的脱硫工艺已成功的应用于工业几十年，有的还处于研究阶段。烟气脱硫方法大类上分为湿法和干法两种（半干法属于干法一类）。湿法又分为许多种工艺，若从脱硫剂上分，可分为石灰石法、石灰法、氧化镁法、海水法、氨法等，目前应用最广法的是湿法石灰石脱硫工艺；从技术供应商分有美国 B&W 工艺、德国 STEIMULLER、奥地利能源公司 AE 工艺、美国通用公司 GE 工艺、日本三菱工艺等。石灰石脱硫工艺大同小异，流程基本相同，只是各家的吸收塔结构有些差别。 1 ．湿法烟气脱硫工艺流程 （1 ）干磨工艺流程 （2 ）湿磨工艺流程 （3 ）烟气脱硫工艺流程 2 ．湿法脱硫工艺的脱硫原理 （1）烟气中的SO2，SO3和HCl 被喷淋浆液中的水吸收，与烟气分离： SO2 + H2O <==> HSO3-+H+ SO3 + H2O <==> HSO4-+H+ HCl <==> H+ + Cl- HF <==> H+ + F- （2）进入吸收塔的石灰石在偏酸性浆液中溶解： CaCO3 + H+<==> Ca2+ + HCO3- HCO3- + H+<==> H2O + CO2 （3）氧化和结晶反应发生在吸收塔浆池中。吸收塔浆池中的pH 值控制在大约5.6 ~ 5.8，吸收塔浆液池的尺寸保证能提供足够的浆液停留时间完成亚硫酸钙向硫酸钙的氧化和石膏(CaSO4 2H2O)的结晶。具体反应方程式如下： 氧化：HSO3-+ 1/2O2 <==> SO42-+H+ 结晶：Ca2+ + SO42-+H2O<==> CaSO4·2H2O 这样就完成了 SO2向CaSO4·2H2O 的转化过程，即完成烟气的脱硫过程。 2 ．湿法脱硫装置的组成 一个完整的脱硫装置由以下几个部分组成： （1 ）烟气系统：烟气处理系统主要设备包括进口挡板、增压风机、烟气-烟气换热器(ＧＧＨ)、出口挡板和旁路挡板等。 （2 ）石灰石浆液系统：石灰石浆液系统主要设备包括石灰石浆液箱搅拌器、石灰石浆液泵等。 （3 ）吸收系统：吸收系统主要设备包括吸收塔（包括吸收塔搅拌器、托盘、喷淋层、喷嘴、除雾器及除雾器清洗系统）、浆液循环泵、氧化风机等。 （4 ）石膏处理系统：石膏处理系统主要设备有石膏排出泵、石膏旋流器、真空皮带过滤机及辅助设备、真空泵、石膏布料皮带、废水旋流器及废水泵等 （5 ）工艺水系统：工艺水系统主要设备包括工艺水泵、除雾器冲洗水泵、工艺水自动反冲洗过滤器等。 （6 ）排放系统：排放系统主要设备包括吸收塔排水坑搅拌器及泵、石膏脱水间排水坑搅拌器及泵、事故浆液池搅拌器及返回泵...
