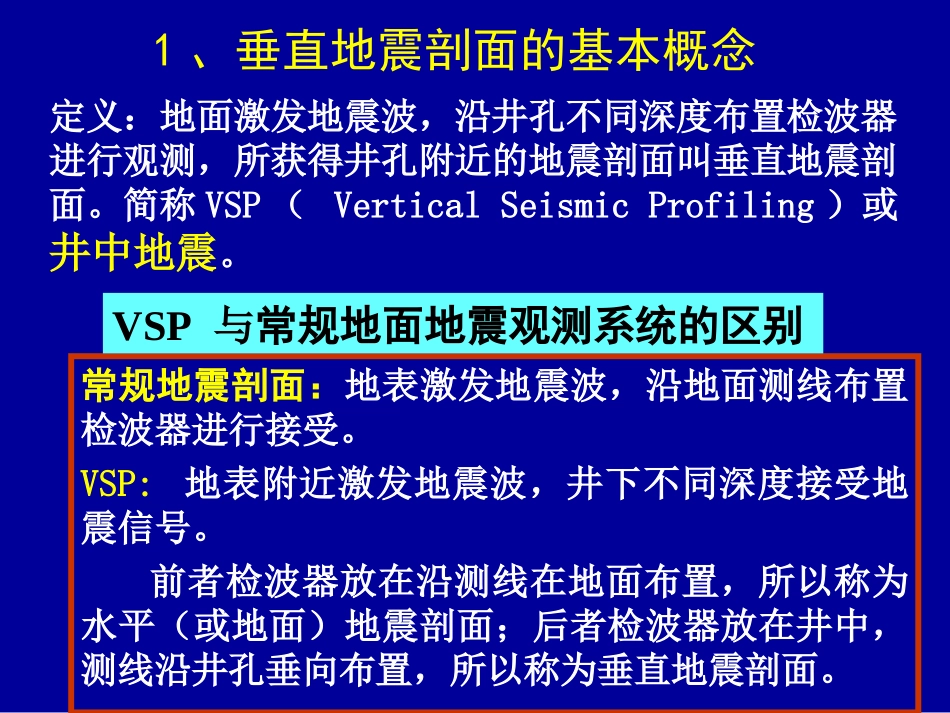

专题1:垂直地震剖面(VSP)技术垂直地震剖面的基本概念观测方法VSPVSP采集方法的特点采集方法的特点VSPVSP资料成果的应用资料成果的应用1、垂直地震剖面的基本概念常规地震剖面:地表激发地震波,沿地面测线布置检波器进行接受。VSP:地表附近激发地震波,井下不同深度接受地震信号。前者检波器放在沿测线在地面布置,所以称为水平(或地面)地震剖面;后者检波器放在井中,测线沿井孔垂向布置,所以称为垂直地震剖面。定义:地面激发地震波,沿井孔不同深度布置检波器进行观测,所获得井孔附近的地震剖面叫垂直地震剖面。简称VSP(VerticalSeismicProfiling)或井中地震。VSP与常规地面地震观测系统的区别2.VSP观测方法•Zero-OffsetVSP•Checkshotsurvey•OffsetVSP•WalkawayVSP•3-DVSP•ReverseVSP零偏VSP地震测井非零偏VSP变偏VSP三维VSP反VSP(1)在水平地震剖面中,因为检波器置于地面,所以除沿地表传播的直达波和面波外,只能接收到来自地下的上行波;在垂直地震剖面中,因为检波器通过井孔置于地层内部,所以既能接收上行波,也能接收下行波。(2)垂直剖面在井下采用三分量检波器接收,可同时获得纵波和横波资料。(3)垂直剖面可在介质内部紧靠界面附近观测,因而可直接记录到与界面有关较纯的子波波形。3.VSP采集方法的特点(4)垂直地震剖面是通过观测波场垂直方向的分布来研究地质剖面的垂向变化,因此波的动力学和运动学特征更明显,更直接。(5)垂直地震剖面由于是在介质内部点上直接观测,因而有可能避开和减弱剖面上部低速带的干扰,使反射波能量增强,信噪比提高。(6)垂直剖面在介质内部的点上观测,由于地震噪声水平随深度迅速衰减,因而可大大提高仪器有效灵敏度,并使弱波观测成为可能。3.VSP采集方法的特点井中地震比起地面地震有许多优点:井中地震观测比地面地震观测更靠近目的区,而且它通常不会受到风化层的强衰减作用和干扰作用的影响。因此可以获得高频率的地震信号,大大提高地震信号的分辨能力和信噪比。VSP观测能够获得比较准确的地层速度资料和地层岩性变化对反射波振幅的影响程度信息。为地面地震资料构造与岩性解释提供重要参数。4.VSP技术的优点5、VSP资料成果的应用时深曲线、平均速度等,主要用于时深转换和地震资料处理与解释;层速度主要用于偏移处理、地层岩性和孔隙度研究。(1)地层速度信息的应用(3)地层物理参数计算)1(22122VpVs在此基础上,结合密度测井资料对剪切模量μ、拉梅常数λ、压缩模量Κ、杨氏模量Е进行了计算,这些参数从不同的方面描述了地层岩石的物性特征,可用于研究地层的岩石物理性质。这些参数的计算公式如下:剪切模量:μ=ρ·νS2拉梅系数:λ=ρ·νP2-2μ杨氏模量:Е=(3λ+2μ)μ/(λ+μ)压缩模量:Κ=(3λ+2μ)/35、VSP资料成果的应用岩石的弹性参数泊松比与纵横波速度的比值有关:其中:通过拾取纵、横波的初至时间,计算纵、横波层速度;然后根据纵波和横波层速度,计算泊松比。(5)预测钻头前方目的层的深度预测钻头前方目的层的深度,可以帮助我们决定应该选择的钻井泥浆比重、钻头的类型以及是否继续钻进。运用VSP资料可以对钻头前方目的层深度进行预测。5、VSP资料成果的应用(7)识别多次波利用VSP资料可帮助识别地面地震记录的多次波。多次波的特点是:多次波同相轴与相应一次波的同相轴大致平行(零偏水平界面时完全平行),但多次波的旅行时大于相应的一次波的旅行时。(这里所说的“相应”,是指产生的多次波的反射界面和产生一次波的反射界面是同一界面)。上行一次反射波与下行直达波的同相轴应该是相交的,但层间多次波的同相轴与下行直达波不能相交,这是识别多次波的主要标志。5、VSP资料成果的应用(8)对地面地震剖面进行层位标定根据上行一次反射波与下行直达波相交这一特性,可确定出反射界面的深度,再将这些界面产生的反射同相轴追踪到VSP双程时剖面和走廊迭加剖面上,就可标定出某一地层在地面地震剖面某一时刻的同相轴。这样通过VSP资料将地震旅行时和地下层位之间联系起来。5、VSP资料成果的应用(9)研究井旁的地层构造细节因为VSP资料与地面...
