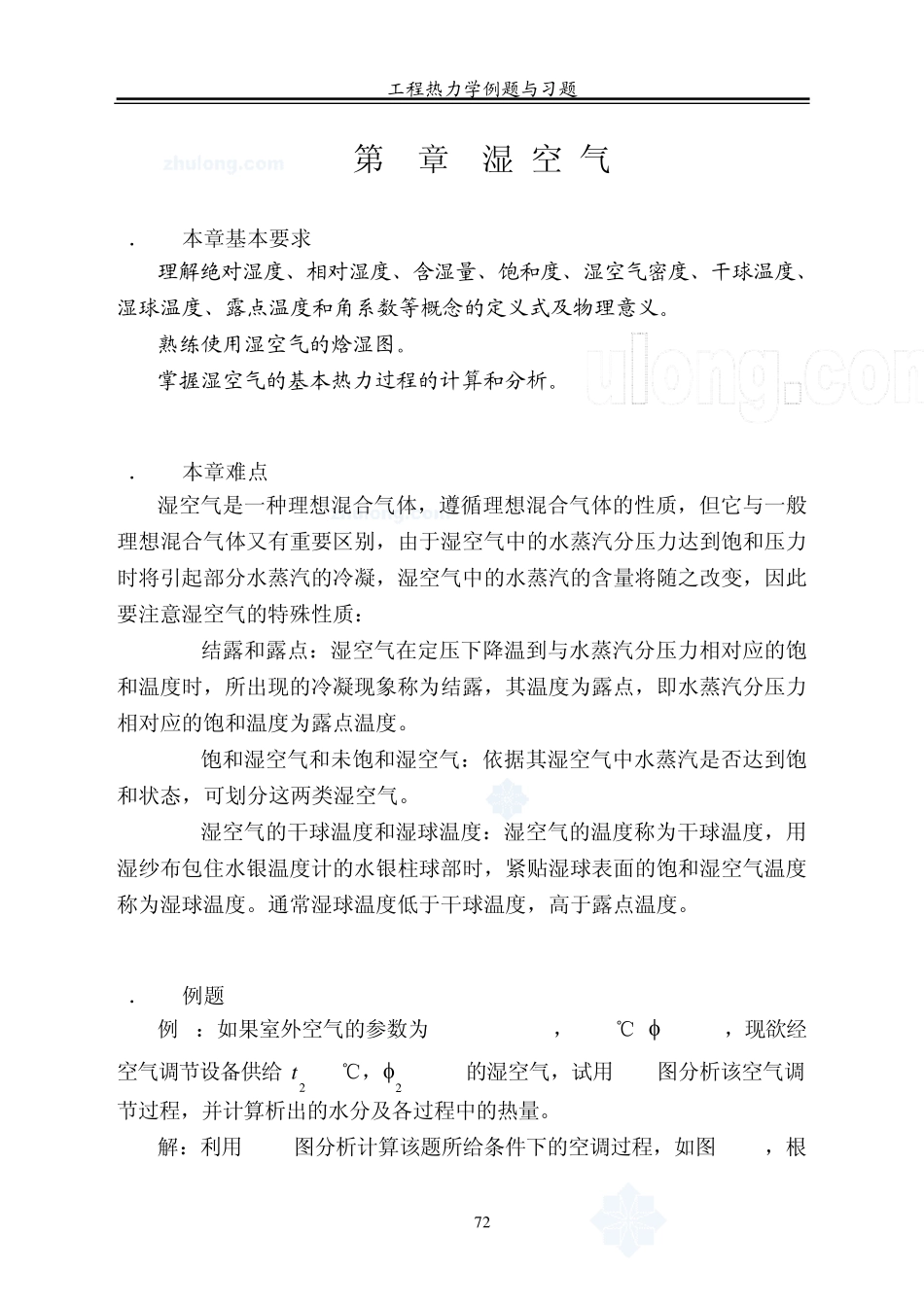

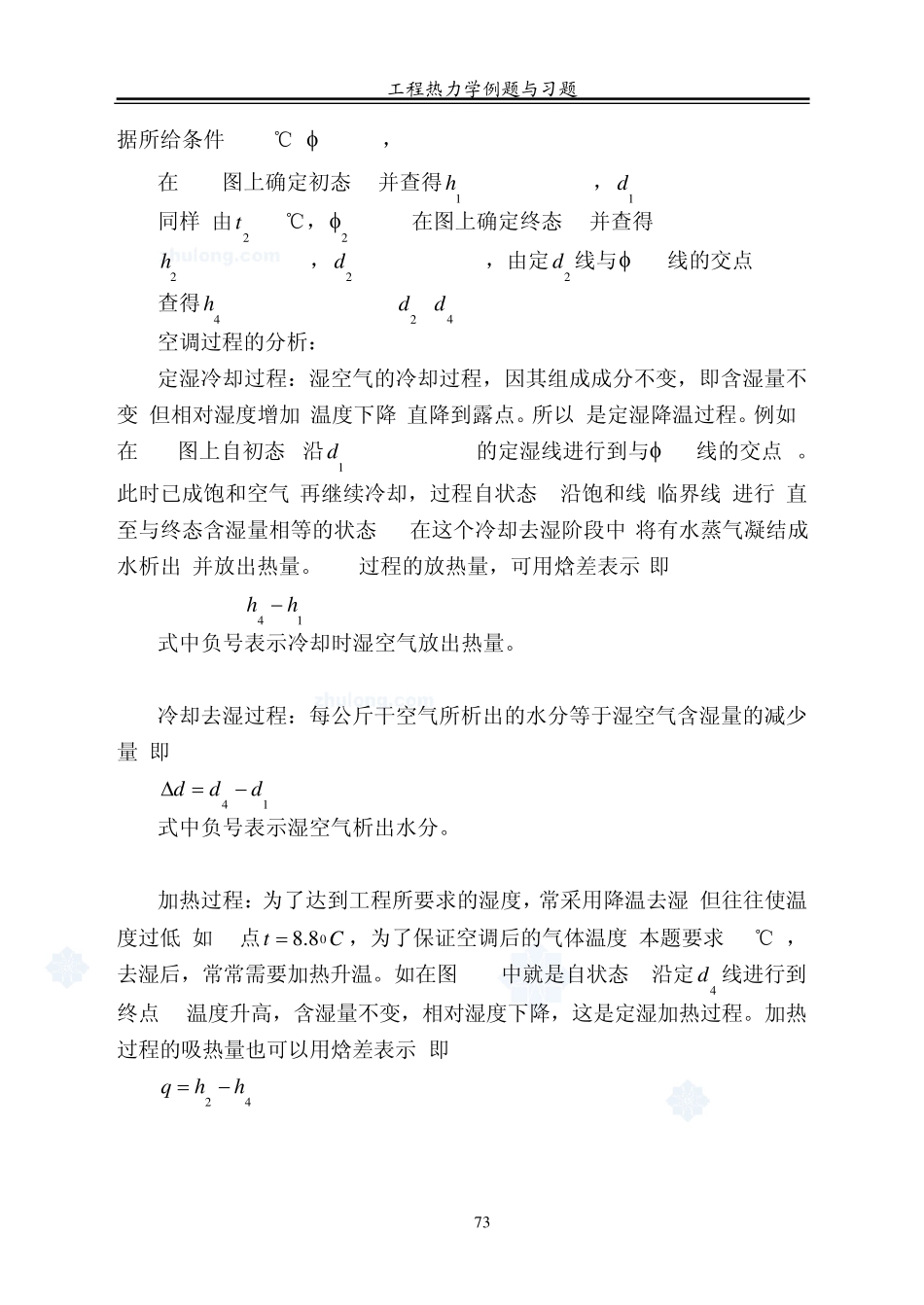

工程热力学例题与习题 7 2 第8章 湿 空 气 8．1 本章基本要求 理解绝对湿度、相对湿度、含湿量、饱和度、湿空气密度、干球温度、湿球温度、露点温度和角系数等概念的定义式及物理意义。 熟练使用湿空气的焓湿图。 掌握湿空气的基本热力过程的计算和分析。 8．2 本章难点 湿空气是一种理想混合气体，遵循理想混合气体的性质，但它与一般理想混合气体又有重要区别，由于湿空气中的水蒸汽分压力达到饱和压力时将引起部分水蒸汽的冷凝，湿空气中的水蒸汽的含量将随之改变，因此要注意湿空气的特殊性质： (1) 结露和露点：湿空气在定压下降温到与水蒸汽分压力相对应的饱和温度时，所出现的冷凝现象称为结露，其温度为露点，即水蒸汽分压力相对应的饱和温度为露点温度。 (2) 饱和湿空气和未饱和湿空气：依据其湿空气中水蒸汽是否达到饱和状态，可划分这两类湿空气。 (3) 湿空气的干球温度和湿球温度：湿空气的温度称为干球温度，用湿纱布包住水银温度计的水银柱球部时，紧贴湿球表面的饱和湿空气温度称为湿球温度。通常湿球温度低于干球温度，高于露点温度。 8．3 例题 例1：如果室外空气的参数为p=1.0133bar，t=30℃, =0.90，现欲经空气调节设备供给2t =20℃，2 =0.60的湿空气，试用h-d图分析该空气调节过程，并计算析出的水分及各过程中的热量。 解：利用h-d图分析计算该题所给条件下的空调过程，如图 8.1，根工程热力学例题与习题 7 3 据所给条件t=30℃, =0.90， 在 h-d图上确定初态 1,并查得1h =62.2kJ/k(a)，1d =15.7g/kg(a) 同样,由2t =20℃，2 =0.60在图上确定终态 2,并查得 2h =34.1kJ/k(a)，2d =15.7g/kg(a)，由定2d 线与 =1线的交点 4, 查得4h =26.4kJ/kg(a), 2d =4d 空调过程的分析： 定湿冷却过程：湿空气的冷却过程，因其组成成分不变，即含湿量不变,但相对湿度增加,温度下降,直降到露点。所以,是定湿降温过程。例如,在 h-d图上自初态1沿1d =15.7g/kg(a)的定湿线进行到与 =1线的交点3。此时已成饱和空气,再继续冷却，过程自状态 3沿饱和线(临界线)进行,直至与终态含湿量相等的状态 4,在这个冷却去湿阶段中,将有水蒸气凝结成水析出,并放出热量。1-4过程的放热量，可用焓差表示,即 q=14hh =26.4-62.2=-35.8kJ/kg(a) 式中负号表示冷却时湿空气放出热量。 冷却去湿过程：每公斤干空气所析出的水分等于湿空气含湿量的减少量,即 14ddd=7.1-15.7=-8.6g/kg(a)...
