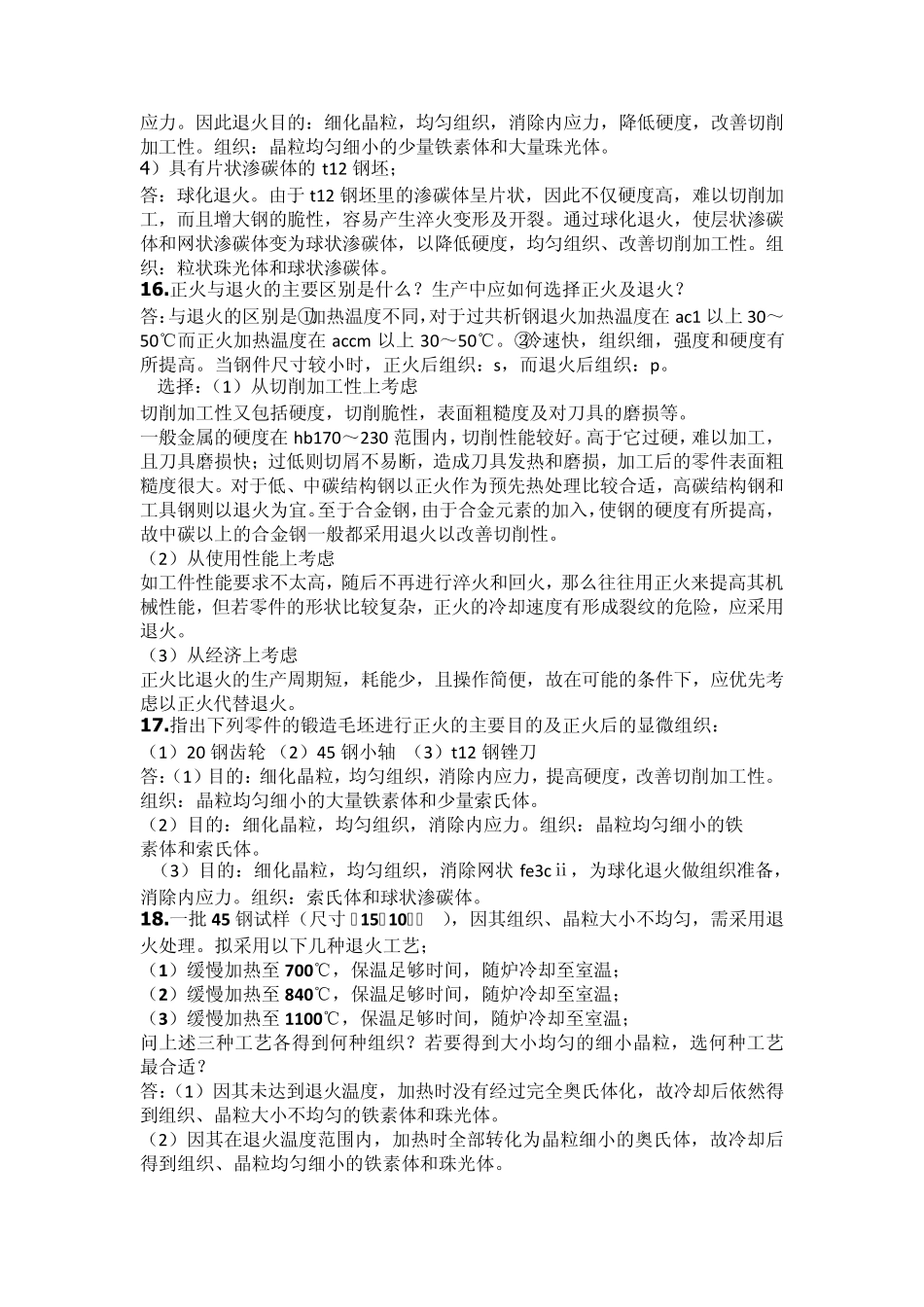

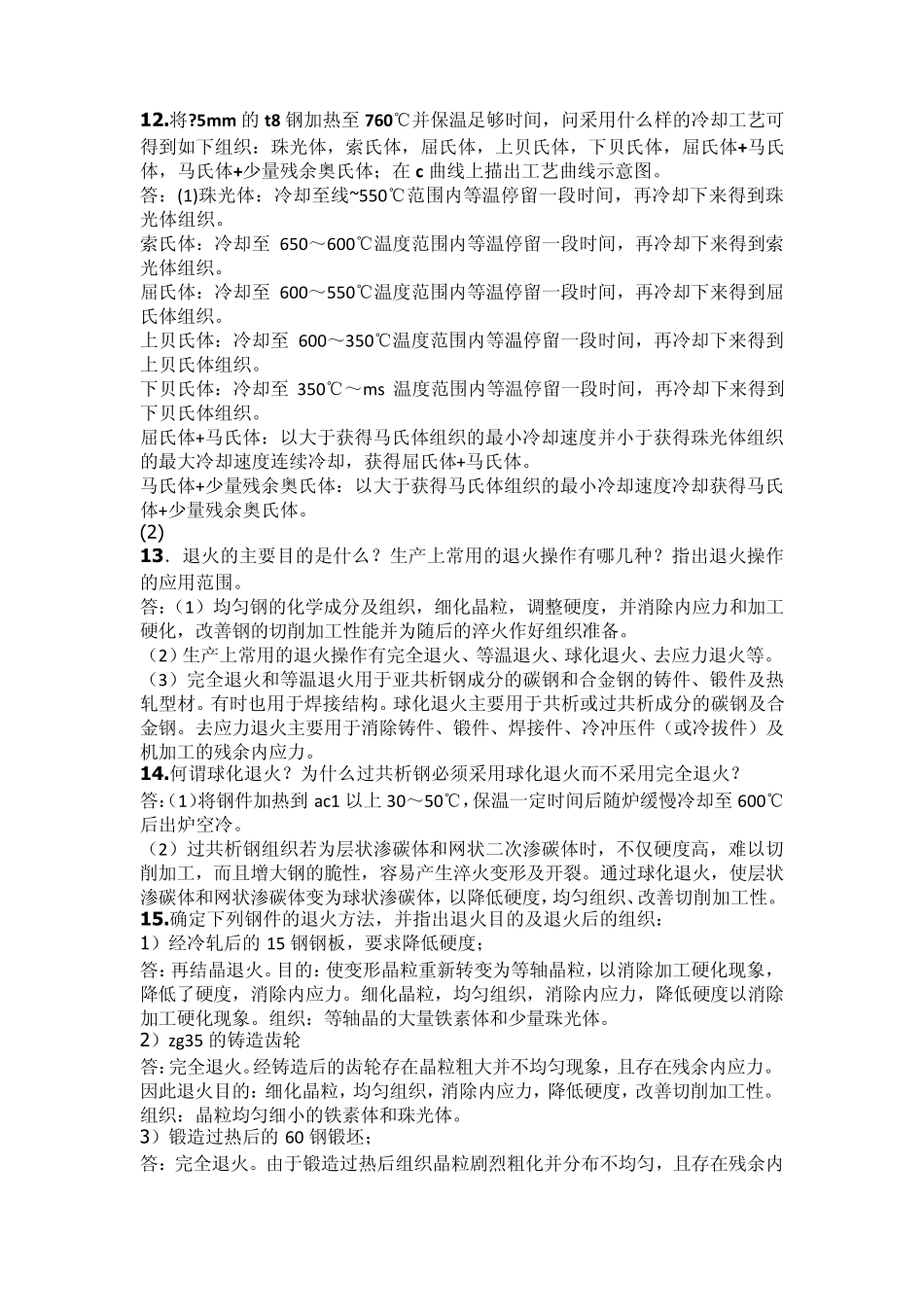

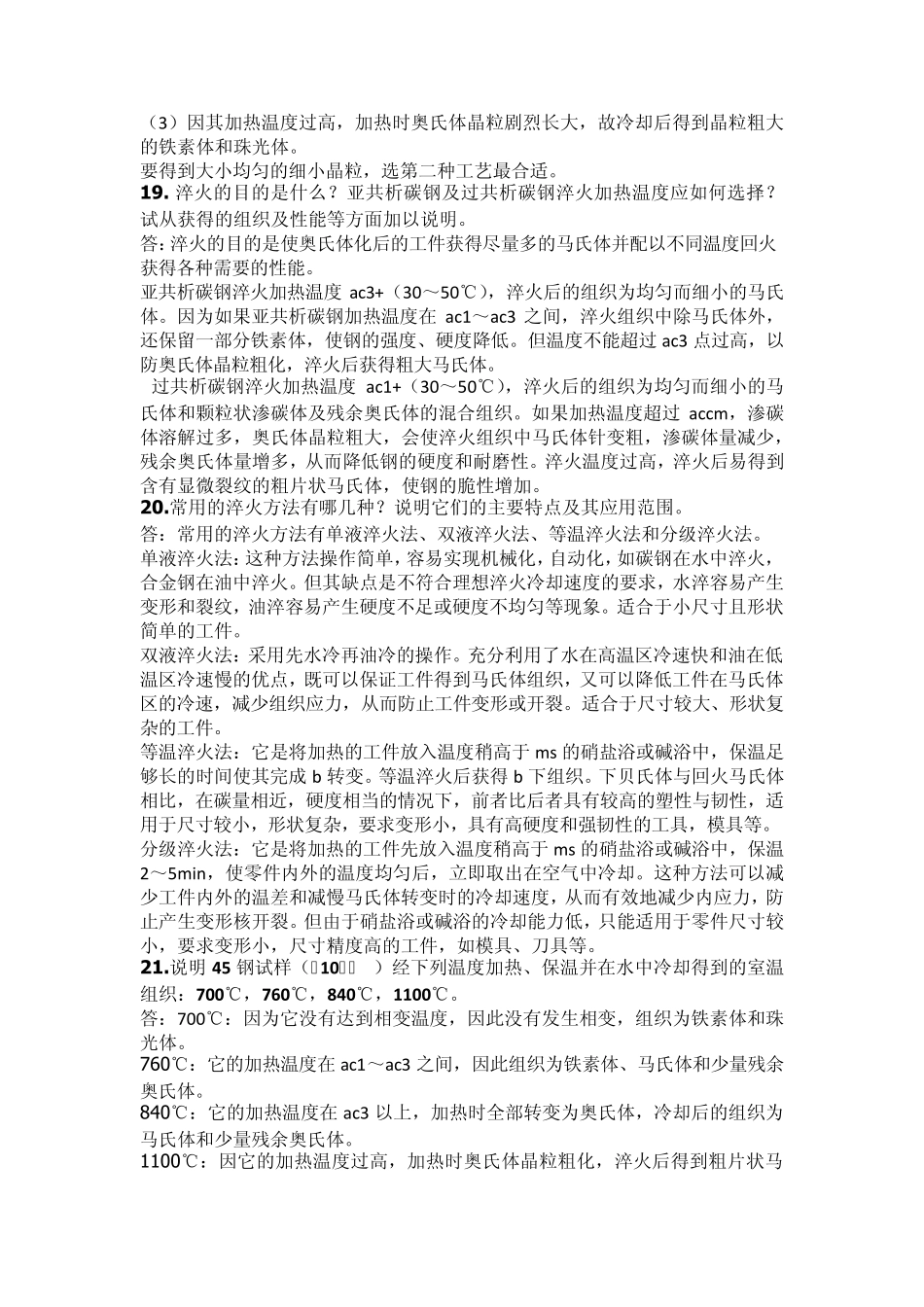

12.将?5mm 的t8 钢加热至760℃并保温足够时间，问采用什么样的冷却工艺可得到如下组织：珠光体，索氏体，屈氏体，上贝氏体，下贝氏体，屈氏体+马氏体，马氏体+少量残余奥氏体；在 c 曲线上描出工艺曲线示意图。 答：(1)珠光体：冷却至线~550℃范围内等温停留一段时间，再冷却下来得到珠光体组织。 索氏体：冷却至650～600℃温度范围内等温停留一段时间，再冷却下来得到索光体组织。 屈氏体：冷却至600～550℃温度范围内等温停留一段时间，再冷却下来得到屈氏体组织。 上贝氏体：冷却至600～350℃温度范围内等温停留一段时间，再冷却下来得到上贝氏体组织。 下贝氏体：冷却至350℃～ms 温度范围内等温停留一段时间，再冷却下来得到下贝氏体组织。 屈氏体+马氏体：以大于获得马氏体组织的最小冷却速度并小于获得珠光体组织的最大冷却速度连续冷却，获得屈氏体+马氏体。 马氏体+少量残余奥氏体：以大于获得马氏体组织的最小冷却速度冷却获得马氏体+少量残余奥氏体。 (2) 13．退火的主要目的是什么？生产上常用的退火操作有哪几种？指出退火操作的应用范围。 答：（1）均匀钢的化学成分及组织，细化晶粒，调整硬度，并消除内应力和加工硬化，改善钢的切削加工性能并为随后的淬火作好组织准备。 （2）生产上常用的退火操作有完全退火、等温退火、球化退火、去应力退火等。 （3）完全退火和等温退火用于亚共析钢成分的碳钢和合金钢的铸件、锻件及热轧型材。有时也用于焊接结构。球化退火主要用于共析或过共析成分的碳钢及合金钢。去应力退火主要用于消除铸件、锻件、焊接件、冷冲压件（或冷拔件）及机加工的残余内应力。 14.何谓球化退火？为什么过共析钢必须采用球化退火而不采用完全退火？ 答：（1）将钢件加热到 ac1 以上 30～50℃，保温一定时间后随炉缓慢冷却至600℃后出炉空冷。 （2）过共析钢组织若为层状渗碳体和网状二次渗碳体时，不仅硬度高，难以切削加工，而且增大钢的脆性，容易产生淬火变形及开裂。通过球化退火，使层状渗碳体和网状渗碳体变为球状渗碳体，以降低硬度，均匀组织、改善切削加工性。 15.确定下列钢件的退火方法，并指出退火目的及退火后的组织： 1）经冷轧后的15 钢钢板，要求降低硬度； 答：再结晶退火。目的：使变形晶粒重新转变为等轴晶粒，以消除加工硬化现象，降低了硬度，消除内应力。细化晶粒，均匀组织，消除内应力，降低硬度以消除加工硬化现象。组织：等轴晶的大量铁素体和少量珠光体...
