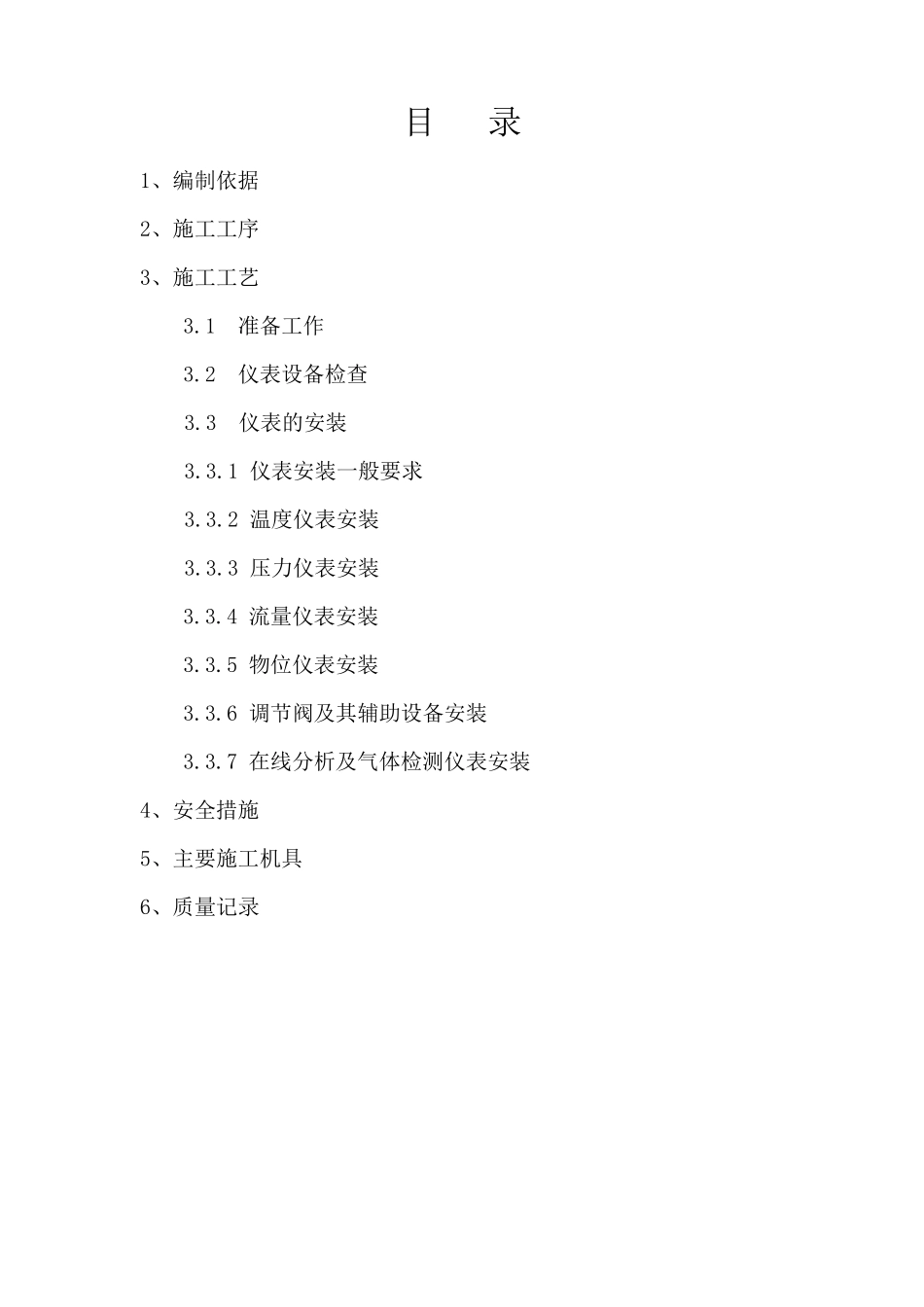

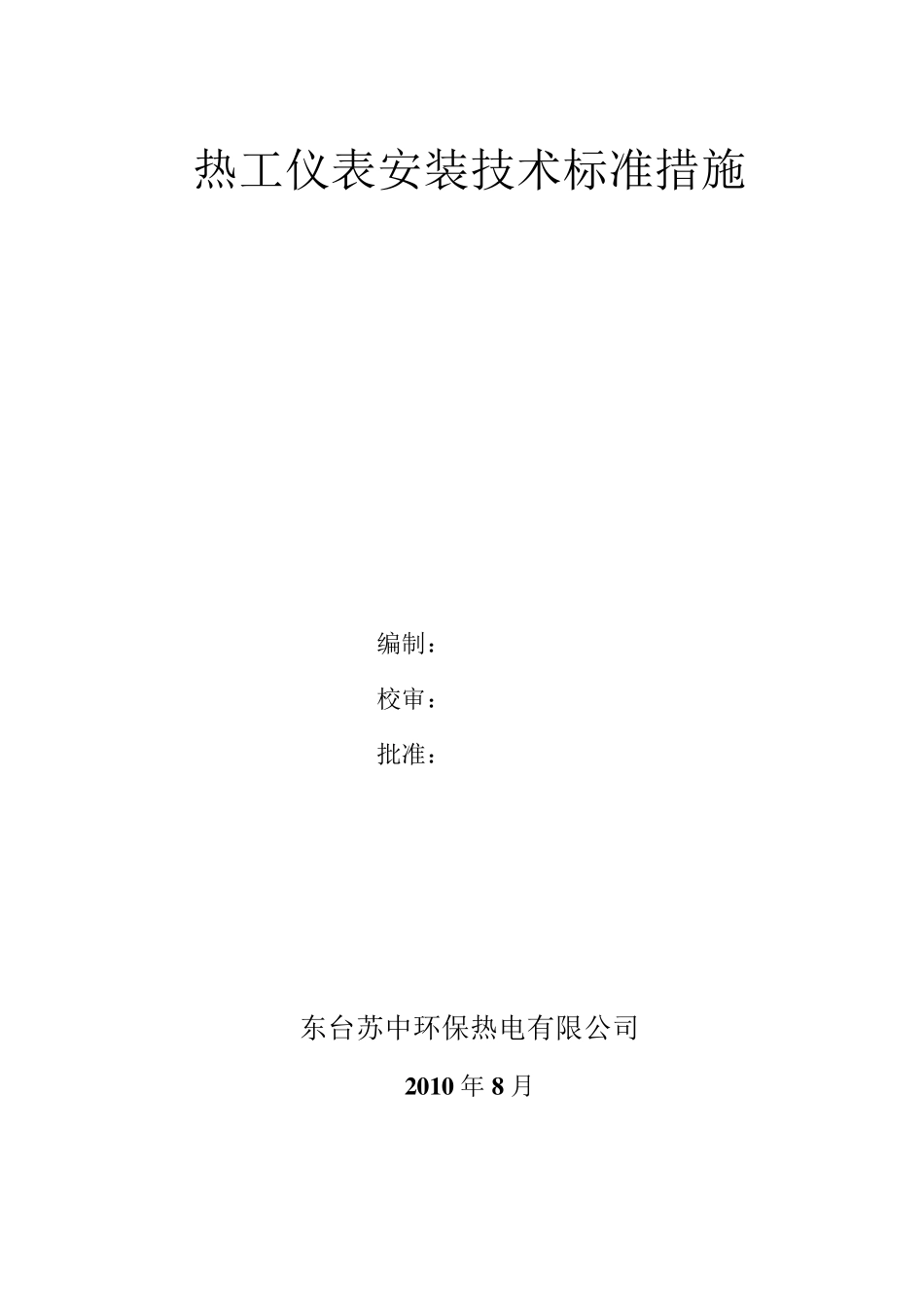

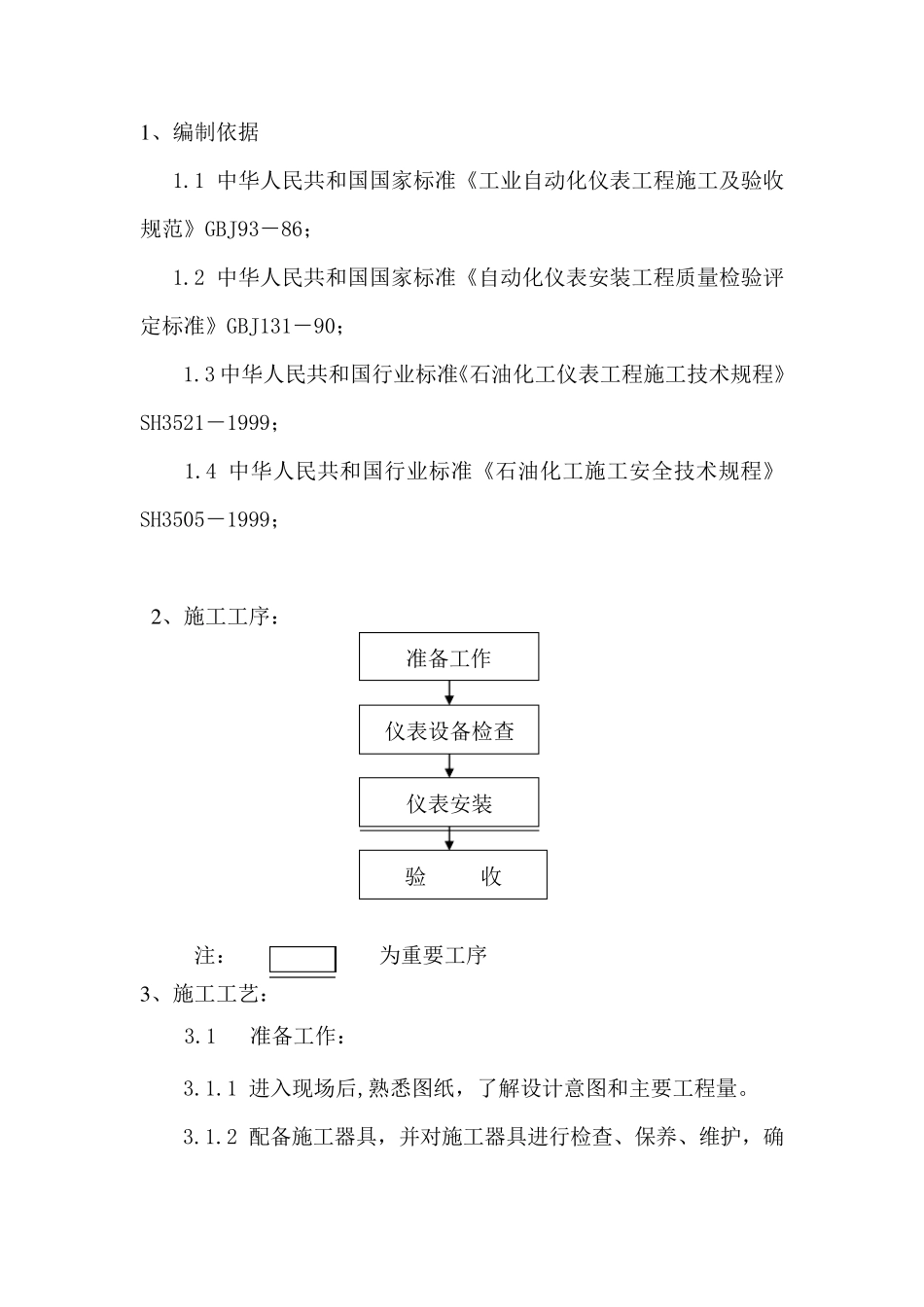

热工仪表安装技术标准措施 编制： 校审： 批准： 东台苏中环保热电有限公司 2 0 1 0 年 8 月 目 录 1、编制依据 2、施工工序 3、施工工艺 3.1 准备工作 3.2 仪表设备检查 3.3 仪表的安装 3.3.1 仪表安装一般要求 3.3.2 温度仪表安装 3.3.3 压力仪表安装 3.3.4 流量仪表安装 3.3.5 物位仪表安装 3.3.6 调节阀及其辅助设备安装 3.3.7 在线分析及气体检测仪表安装 4、安全措施 5、主要施工机具 6、质量记录 1 、编制依据 1.1 中华人民共和国国家标准《工业自动化仪表工程施工及验收规范》GBJ93－86； 1.2 中华人民共和国国家标准《自动化仪表安装工程质量检验评定标准》GBJ131－90； 1.3 中华人民共和国行业标准《石油化工仪表工程施工技术规程》SH3521－1999； 1.4 中华人民共和国行业标准《石油化工施工安全技术规程》SH3505－1999； 2 、施工工序： 注： 为重要工序 3 、施工工艺： 3.1 准备工作： 3.1.1 进入现场后,熟悉图纸，了解设计意图和主要工程量。 3.1.2 配备施工器具，并对施工器具进行检查、保养、维护，确准备工作 仪表设备检查 仪表安装 验 收 保施工时能正常使用。 3.1.3 施工用计量器具及试验仪器必须经相关计量部门鉴定，确认合格后方可使用。 3.1.4 每道工序开始前由施工技术人员进行交底， 并做好交底记录。 3.1.5 检查现场是否达到能满足安装就地仪表的要求。 3.2 仪表设备检查： 3.2.1 核对其型号、规格及材质，所带附件要齐全，外观要完好无损且有出厂合格证、安装使用说明书等有关资料。 3.3 仪表的安装： 3.3.1 现场仪表安装一般要求： 1）、表中心距离地面 1.2 米，显示仪表安装在便于观察、维修的位置。 2）、 仪表应不受机械振动，远离磁场和高温管线及设备，避免腐蚀介质的侵蚀。 3）、 室内安装的就地仪表要选择光线充足、通风良好、操作方便之处。 4）、 仪表安装要牢固 端 正，不应受到敲 击 及振动，且不承 受配管及其它 任 何 外力 。 5）、 直 接 安装在工艺 管线上 的仪表要在管道吹 扫 之后、压 力 试验之前安装，仪表外壳 上 的指 向 要与 管道介质流 向 一致 。 6）、 仪表设备的接 线盒 引 入 口 不能朝 上 ，无法 避免时要采 取 密封 措 施。 7）、 仪表安装所用螺 栓 、螺 母 、垫 片 等要符 合设计要求。 3.3.2 温度仪表安装 1）、 双金属温度计、水...
