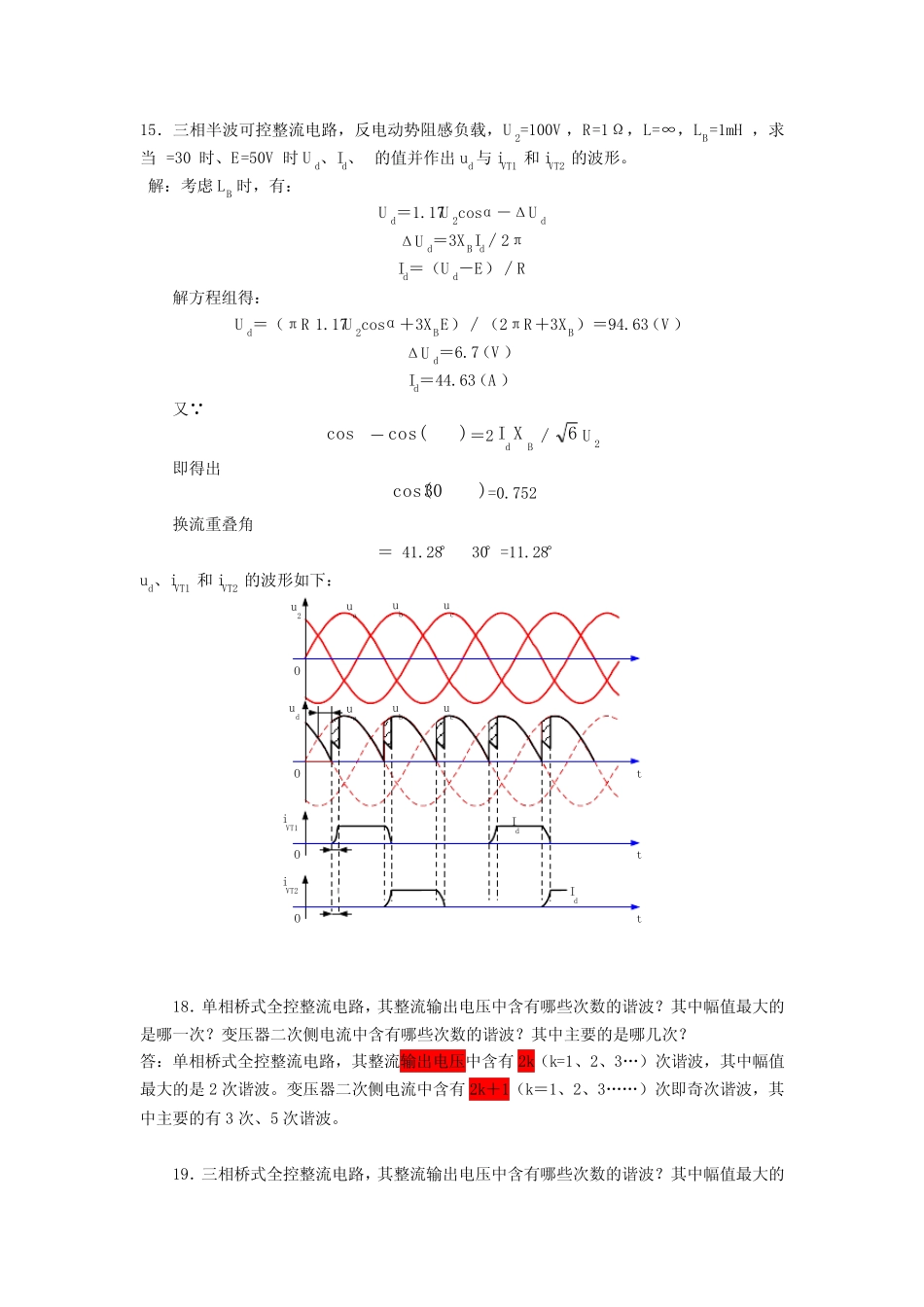

15． 三 相 半 波 可 控 整 流 电 路 ， 反 电 动 势 阻 感 负 载 ， U 2=100V ， R=1Ω ， L=∞ ， LB=1mH ， 求当 =30时 、 E=50V 时 U d、 Id、 的 值 并 作 出 ud 与 iVT1 和 iVT2 的 波 形 。 解 ： 考 虑 LB 时 ， 有 ： U d＝ 1.17U 2cosα － Δ U d Δ U d＝ 3X BId∕ 2π Id＝ （ U d－ E） ∕ R 解 方 程 组 得 ： U d＝ （ π R 1.17U 2cosα ＋ 3X BE） ∕ （ 2π R＋ 3X B） ＝ 94.63（ V ） Δ U d＝ 6.7（ V ） Id＝ 44.63（ A ） 又 ∵ cos－)cos(＝ 2Bd XI∕6 U 2 即 得 出 )30cos(=0.752 换 流 重 叠 角  ＝ 41.28°  30° =11.28° ud、 iVT1 和 iVT2 的 波 形 如 下 ： udiVT1tOtOIduaubuciVT2tOIdOuaubucu2 18． 单 相 桥 式 全 控 整 流 电 路 ， 其 整 流 输 出 电 压 中 含 有 哪 些 次 数 的 谐 波 ？ 其 中 幅 值 最 大 的是 哪 一 次 ？ 变 压 器 二 次 侧 电 流 中 含 有 哪 些 次 数 的 谐 波 ？ 其 中 主 要 的 是 哪 几 次 ？ 答 ： 单 相 桥 式 全 控 整 流 电 路 ， 其 整 流 输 出 电 压 中 含 有 2k（ k=1、 2、 3… ） 次 谐 波 ， 其 中 幅 值最 大 的 是 2 次 谐 波 。 变 压 器 二 次 侧 电 流 中 含 有 2k＋ 1（ k＝ 1、 2、 3… … ） 次 即 奇 次 谐 波 ， 其中 主 要 的 有 3 次 、 5 次 谐 波 。 19． 三 相 桥 式 全 控 整 流 电 路 ， 其 整 流 输 出 电 压 中 含 有 哪 些 次 数 的 谐 波 ？ 其 中 幅 值 最 大 的是 哪 一 次 ？ 变 压 器 二 次 侧 电 流 中 含 有 哪 些 次 数 的 谐 波 ？ 其 中 主 要 的 是 哪 几 次 ？ 答 ： 三 相 桥 式 全 控 整 流 电 路 的 整 流 输 出 电 压 中 含 有6k（ k＝ 1、 2、 3… … ） 次 的 谐 波 ， 其 中幅 值 最 大 的 是 6 次 谐 波 。 变 压 器 二 次 侧 电 流 中 含 有 6k1(k=1、 2、 3… … )次 的 谐 波 ， 其 中 主要 的 是 5、 7 次 谐 波 。
