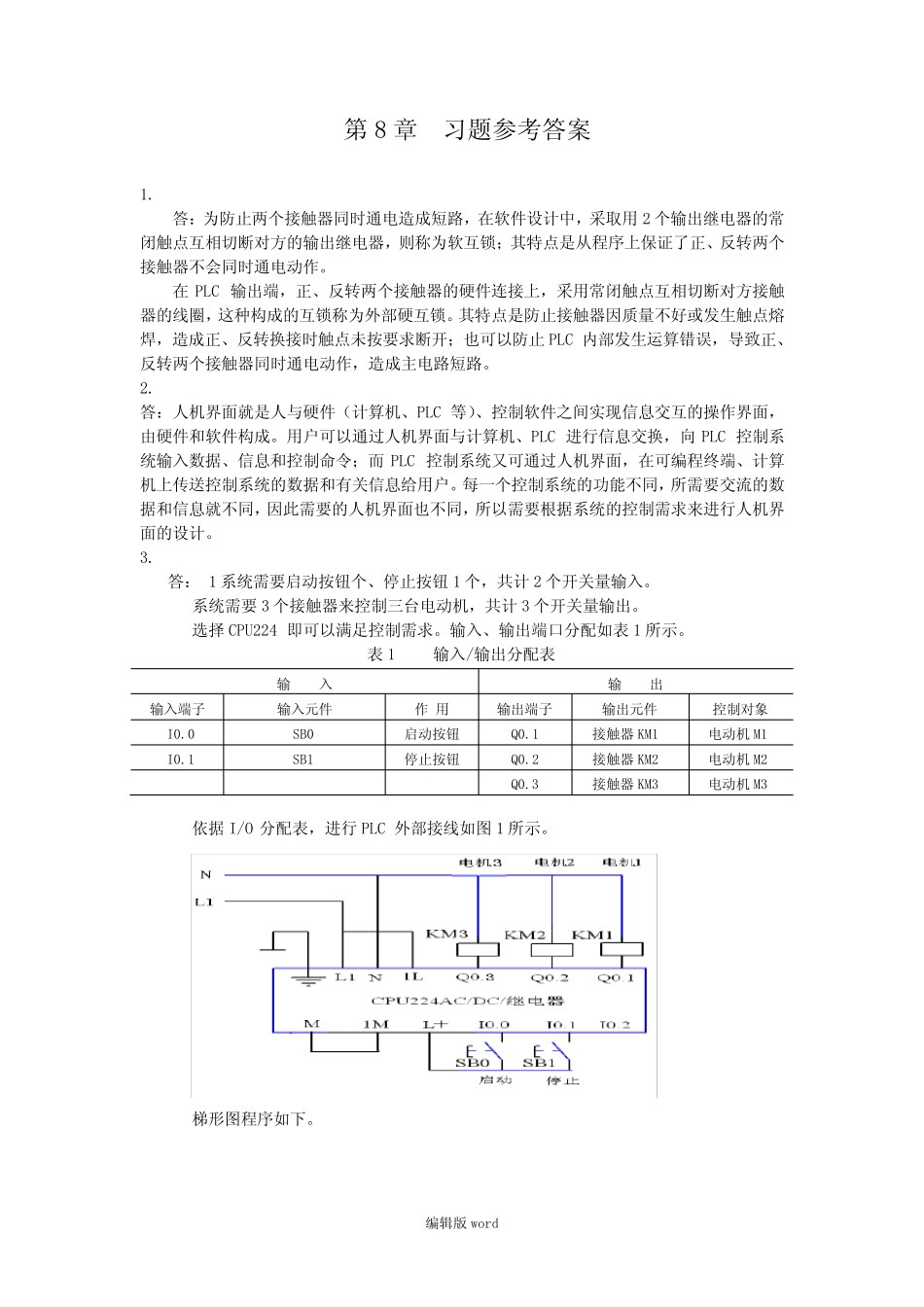

编 辑 版 word 第 8 章 习 题 参 考 答 案 1. 答 ： 为 防 止 两 个 接 触 器 同 时 通 电 造 成 短 路 ， 在 软 件 设 计 中 ， 采 取 用 2 个 输 出 继 电 器 的 常闭 触 点 互 相 切 断 对 方 的 输 出 继 电 器 ， 则 称 为 软 互 锁 ； 其 特 点 是 从 程 序 上 保 证 了 正 、 反 转 两 个接 触 器 不 会 同 时 通 电 动 作 。 在PLC 输 出 端 ， 正 、 反 转 两 个 接 触 器 的 硬 件 连 接 上 ， 采 用 常 闭 触 点 互 相 切 断 对 方 接 触器 的 线 圈 ， 这 种 构 成 的 互 锁 称 为 外 部 硬 互 锁 。 其 特 点 是 防 止 接 触 器 因 质 量 不 好 或 发 生 触 点 熔焊 ， 造 成 正 、 反 转 换 接 时 触 点 未 按 要 求 断 开 ； 也 可 以 防 止 PLC 内 部 发 生 运 算 错 误 ， 导 致 正 、反 转 两 个 接 触 器 同 时 通 电 动 作 ， 造 成 主 电 路 短 路 。 2. 答 ： 人 机 界 面 就 是 人 与 硬 件 （ 计 算 机 、 PLC 等 ）、 控 制 软 件 之 间 实 现 信 息 交 互 的 操作 界 面 ，由硬 件 和软 件 构 成 。 用 户可 以 通 过人 机 界 面 与 计 算 机 、 PLC 进行信 息 交 换 ， 向 PLC 控 制 系统输 入数据、 信 息 和控 制 命令； 而 PLC 控 制 系统又可 通 过人 机 界 面 ， 在 可 编 程 终端 、 计 算机 上 传送控 制 系统的 数据和有关信 息 给用 户。 每一个 控 制 系统的 功能不 同 ， 所需要 交 流的 数据和信 息 就 不 同 ， 因 此需要 的 人 机 界 面 也 不 同 ， 所以 需要 根据系统的 控 制 需求 来 进行人 机 界面 的 设 计 。 3. 答 ： 1 系统需要 启 动 按 钮 个 、 停 止 按 钮 1 个 ， 共 计 2 个 开 关量 输 入。 系统需要 3 个 接 触 器 来 控 制 三 台 电 动 机 ， 共 计 3 个 开 关量 输 出 。 选 择 CPU224 即 可 以 满 足 控 制 需求 。 输 入、 输 出 端 口 分 配 如 表 1 所示 。 表 1 输 入/输 出 分 配 表...
