基于51单片机和PID的恒温控制系统设计说明VIP免费

基于51单片机和PID的恒温控制系统设计说明_第1页
1/41
基于51单片机和PID的恒温控制系统设计说明_第2页
2/41

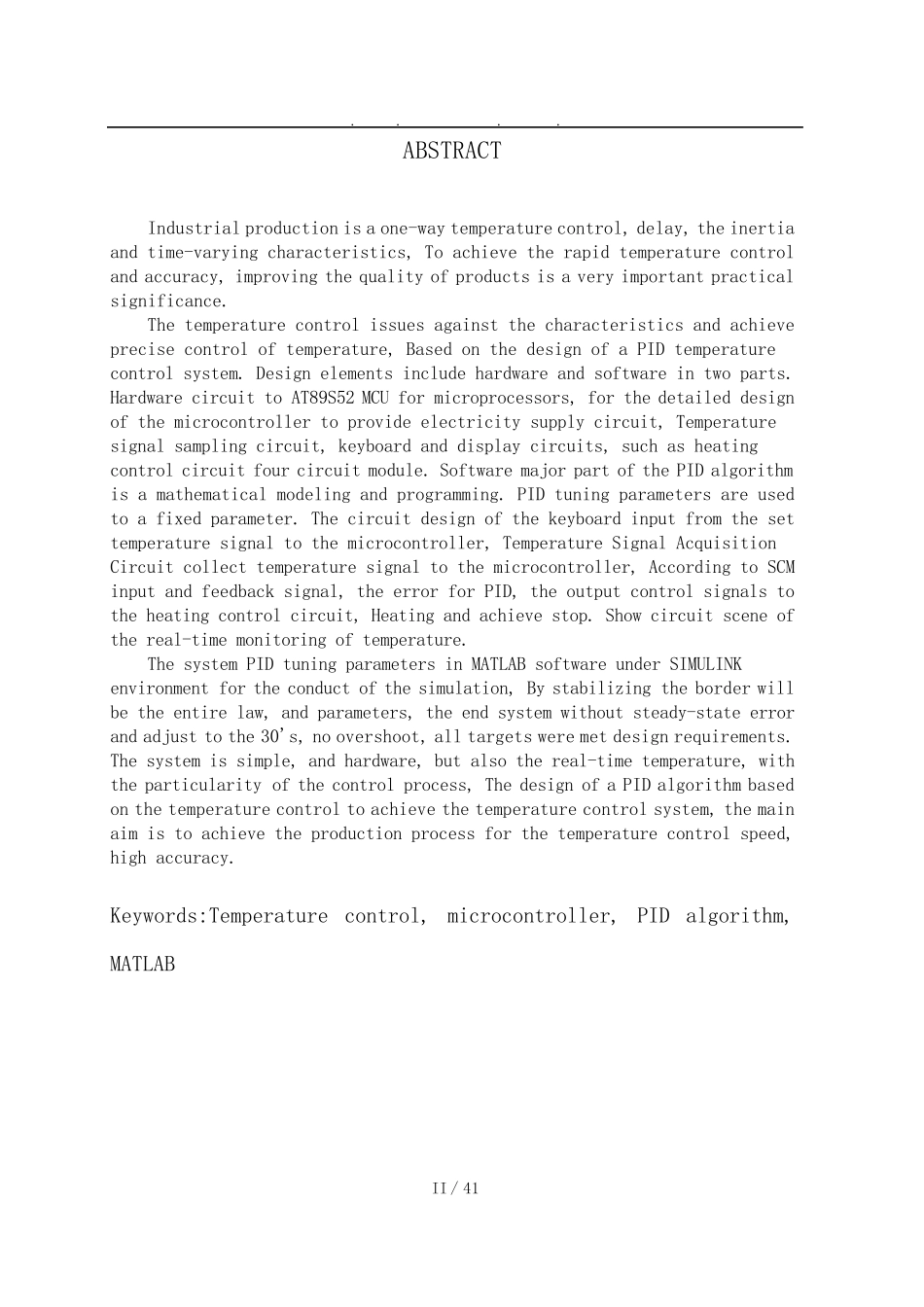

. . . . I / 41 摘 要 工 业 生 产 中 温 度 控 制 具 有 单 向 性 、 时 滞 性 、 大 惯 性 和 时 变 性 的 特 征 , 要 实 现 温 度控 制 的 快 速 性 和 准 确 性 , 对 于 提 高 产 品 质 量 具 有 很 重 要 的 现 实 意 义 。 本 课 题 针 对 温 度 控 制 的 特 点 与 实 现 准 确 温 度 控 制 的 意 义 , 设 计 了 一 种 基 于 PID 的恒 温 控 制 系 统 。 设 计 容 包 括 硬 件 和 软 件 两 个 部 分 。 硬 件 电 路 以 AT89S52 单 片 机 为 微 处理 器 , 详 细 设 计 了 为 单 片 机 提 供 电 的 电 源 电 路 , 温 度 信 号 采 样 电 路 , 键 盘 与 显 示 电 路 ,加 温 控 制 电 路 等 四 大 电 路 模 块 。 软 件 部 分 主 要 对 PID 算 法 进 行 了 数 学 建 模 和 编 程 。 PID参 数 整 定 采 用 的 是 归 一 参 数 整 定 法 。 本 设 计 由 键 盘 电 路 输 入 设 定 温 度 信 号 给 单 片 机 ,温 度 信 号 采 集 电 路 采 集 现 场 温 度 信 号 给 单 片 机 , 单 片 机 根 据 输 入 与 反 馈 信 号 的 偏 差 进行 PID 计 算 , 输 出 控 制 信 号 给 加 温 控 制 电 路 , 实 现 加 温 和 停 止 。 显 示 电 路 实 现 现 场 温度 的 实 时 监控 。 本 系 统 PID 参 数 整 定 在 MATLAB 软 件 下 SIMULINK 环境中 进 行 了 仿真, 通过稳定 边界法 整 定 得到PK、DK、IK 参 数 , 最终系 统 无稳态误差 , 调节时 间为 30s, 无超调量 ,各项指标均满足设 计 要 求。 本 系 统 实 现 简单 , 硬 件 要 求不 高 , 且 能 对 温 度 进 行 时 实 显示 , 具 有 控 制 过程 的 特 殊 性 , 本 设 计 提 出 了 一 种 基 于PID 算 法 来 实 现 恒 温 控 制 的 温 度控 制 系 统 , 主 要 是 为 了 达 到生 产 过程 中 对 温 度 控 制 速 度 快 , 准 确 性 高 等 特 点 。 关 键 词 : 恒 温 控 制 , 单 片 机 , PID 算 法 , MATL...
