博途TIA-Portal-V13安装和项目移植VIP免费

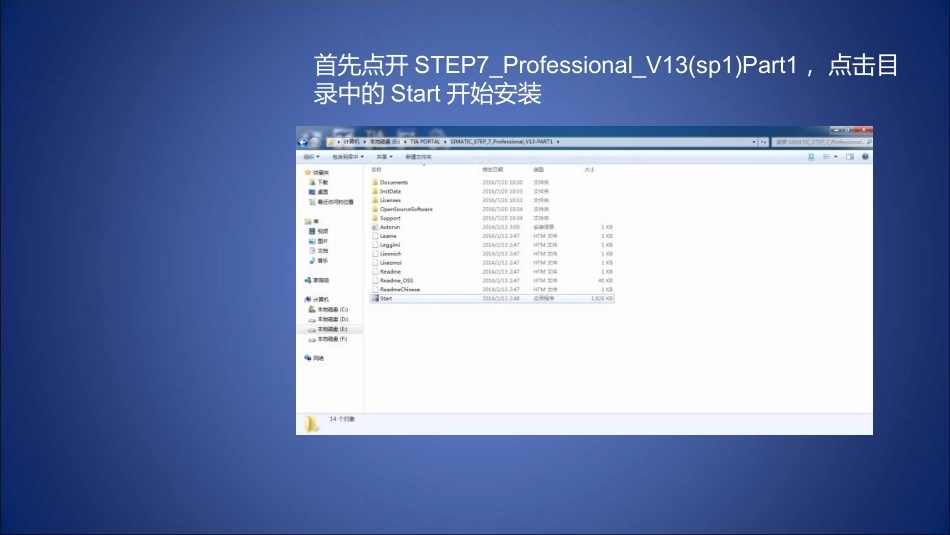

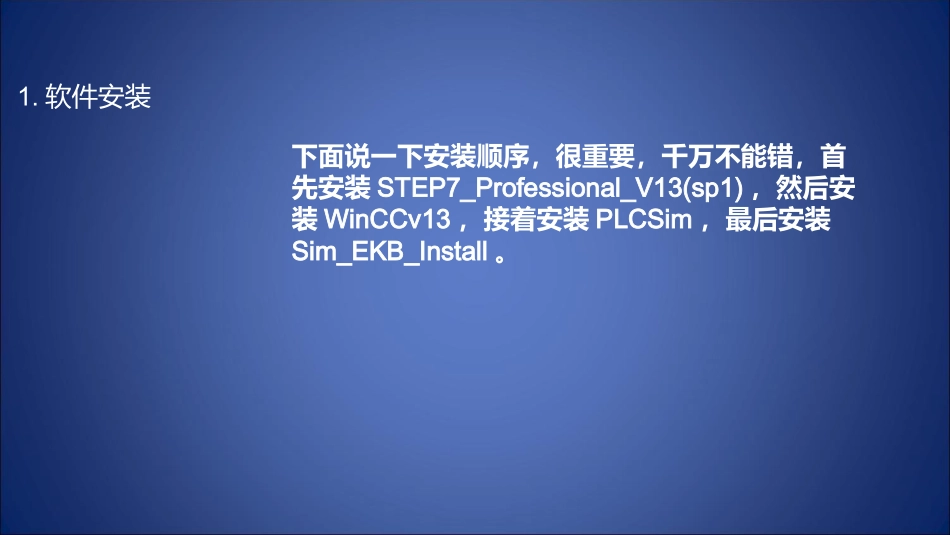

时间：2018-05-03博途TIA-Portal-V13安装与项目移植下面说一下安装顺序，很重要，千万不能错，首先安装STEP7_Professional_V13(sp1)，然后安装WinCCv13，接着安装PLCSim，最后安装Sim_EKB_Install。1.软件安装首先点开STEP7_Professional_V13(sp1)Part1，点击目录中的Start开始安装然后会跳出来一个让你重新启动计算机的选项（如果没有跳出来，则按步骤继续安装），选择否，先不用重启接着按下Win+R键，调出运行，输入regedit,点击确定找到HEEY_LOCAL_MACHINE\SYSTEM\CURRENTCONTROLSET\CONTROL\SESSIONMANAGE\下的PendingFileRemameOpeaations，右击删除它。然后再次回到STEP7_Professional_V13(sp1)Part1中，点击Start重新安装选择安装语言“中文”，点击下一步；选择修改/升级，点击下一步（如果没有跳出这个界面没关系，直接进入下个安装步骤）；选择典型，然后浏览选择你想安装的文件地址，我选择的是在F盘，然后新建一个文件夹重命名STEP7install,（注意名字中不要带中文），然后再安装在F:/step7install下面，点击下一步；然后开始安装等待，安装完毕后重启计算机1.软件安装点6次下一步（其中：安装类型选择默认的“典型”即可）通常需要1小时，请耐心等待支持WinCCflexible的版本：WinCCflexible2008SP2WinCCflexible2008SP3通常先将原程序另存为WinCCflexible2008SP32.项目移植移植不支持以下对象类型：全局库、字典、项目版本、更改日志WinCCflexible的内部数据类型WinCC对照的内部数据类型BoolBoolCharSIntByteUSIntIntIntUIntUIntLongDIntULongUDIntFloatRealDoubleLRealStringWStringDateTimeDateTime移植期间内部数据类型按如下方式进行映射：移植前字体样式移植后字体样式Arial10磅Arial13像素Arial16磅Arial21像素Tahoma10磅Tahoma13像素Tahoma16磅Tahoma21像素移植开始可将文件保存到任意文件名及路径一定将文件类型改为WinCCflexible2008SP2或WinCCflexible2008SP3随后点击保存保存完毕后请注意退出WinCCflexible2008启动博途TIAPortalV13选择移植项目“”在源路径：中找到之前保存的文件位置及名称“”在项目名称：中输入容易区分、识别的名称“”可自由定义生成新文件的目标路径“”随后点击移植按钮，开始移植请等待通常会提示，“移植完成单存在警告信息。”先单击确定随后解决。（建议在此时另存一次项目）“”“”点击项目、另存为输入规范的文件名，随后点击保存随后将触摸屏更改为TP1500在更改触摸屏为TP1500之前，需要先点开“选项”、“设置”在设置中，依次展开“可视化”、“调整画面大小”选择“无”则不改变原始“组态元素”大小选择“适应画面”则按照比例拉伸原“组态元素”在适应“高度”“宽度”“任意比例因子”中，位置选项可选组态的，全局对齐方式。通常我们选择“适应画面”并在“调整对象的大小”中勾选“针对图形对象禁用‘适合大小’”开始更改触摸屏设备类型““在项目树中，设备_1[mp37715’Touch]中，点开““设备组态“在触摸屏图标上点击右键，选择更改设备/”版本在右侧，依次展开“SIMATIC精智面板”、“15”显示屏”、“TP1500精智面板”选中“6AV2124-0QC02-0AX0”双击选择或点击“确定”后更改生效（请注意不要选到“SIMATIC精简面板”中的TP1500Basic）之后需要将设备组态重新编译在已更改的触摸屏上点击右键“编译”软件“软件（全部重建）”编译进度在如下如图两处所示“”“”编译之后会在信息、编译窗口中显示出错误及警告信息“”报错信息在旧标准程序中主要为脚本格式等错误起始画面设定在：运行系统设置常规下语言和字体
