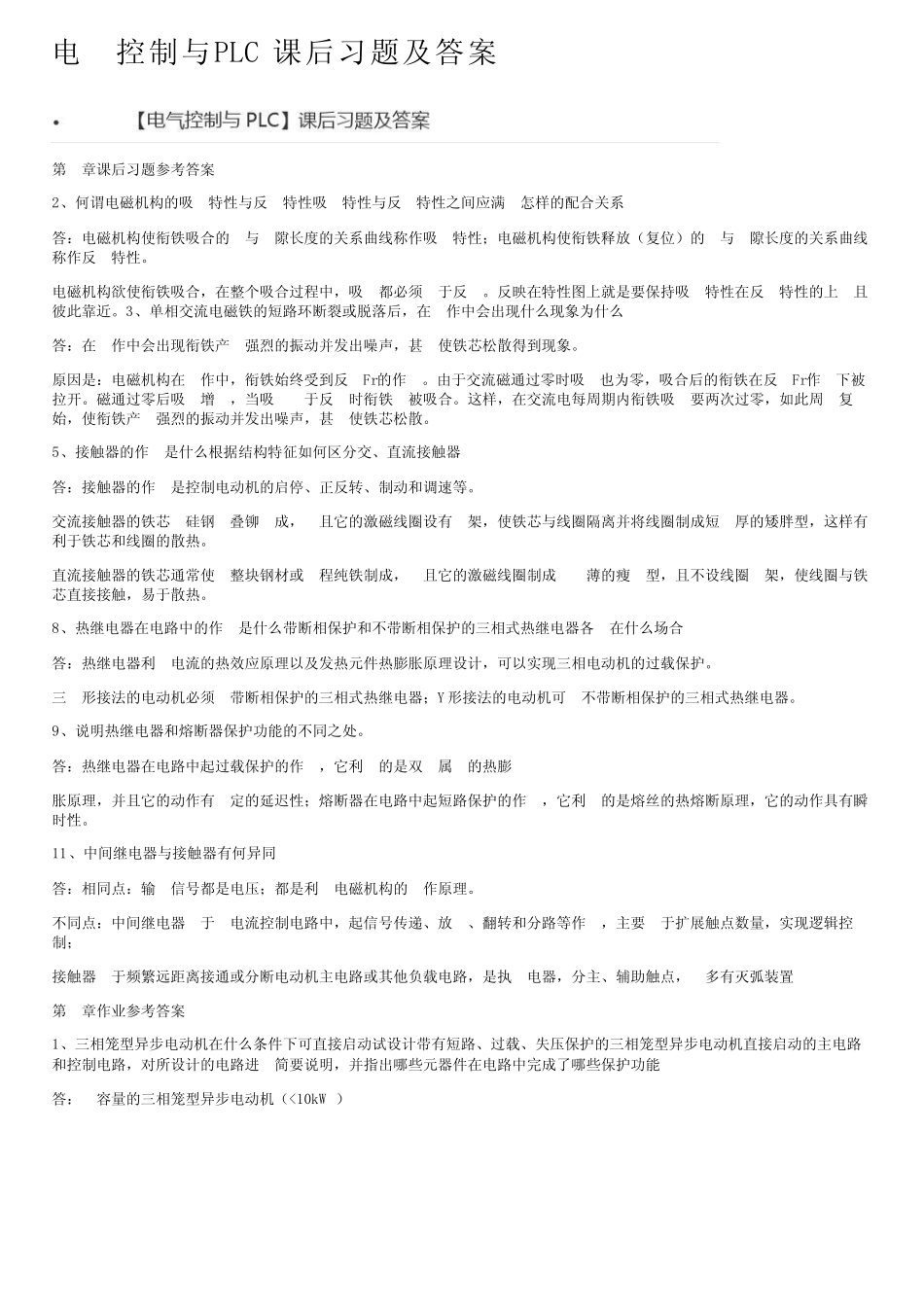

电 ⽓控 制 与 PLC 课 后 习 题 及 答 案第 ⼀章 课 后 习 题 参 考 答 案2、 何 谓 电 磁 机 构 的 吸 ⼒特 性 与 反 ⼒特 性 吸 ⼒特 性 与 反 ⼒特 性 之 间 应 满 ⾜怎 样 的 配 合 关 系答 ： 电 磁 机 构 使 衔 铁 吸 合 的 ⼒与 ⽓隙 长 度 的 关 系 曲 线 称 作 吸 ⼒特 性 ； 电 磁 机 构 使 衔 铁 释 放 （ 复 位 ） 的 ⼒与 ⽓隙 长 度 的 关 系 曲 线称 作 反 ⼒特 性 。电 磁 机 构 欲 使 衔 铁 吸 合 ， 在 整 个 吸 合 过 程 中 ， 吸 ⼒都 必 须 ⼤于 反 ⼒。 反 映 在 特 性 图 上 就 是 要 保 持 吸 ⼒特 性 在 反 ⼒特 性 的 上 ⽅且彼 此 靠 近 。 3、 单 相 交 流 电 磁 铁 的 短 路 环 断 裂 或 脱 落 后 ， 在 ⼯作 中 会 出 现 什 么 现 象 为 什 么答 ： 在 ⼯作 中 会 出 现 衔 铁 产 ⽣强 烈 的 振 动 并 发 出 噪 声 ， 甚 ⾄使 铁 芯 松 散 得 到 现 象 。原 因 是 ： 电 磁 机 构 在 ⼯作 中 ， 衔 铁 始 终 受 到 反 ⼒Fr的 作 ⽤。 由于 交 流 磁 通过 零时吸 ⼒也为 零， 吸 合 后 的 衔 铁 在 反 ⼒Fr作 ⽤下被拉开。 磁 通过 零后 吸 ⼒增⼤， 当吸 ⼒⼤于 反 ⼒时衔 铁 ⼜被吸 合 。 这样 ， 在 交 流 电 每周期内衔 铁 吸 ⼒要 两次过 零， 如此 周⽽复始 ， 使 衔 铁 产 ⽣强 烈 的 振 动 并 发 出 噪 声 ， 甚 ⾄使 铁 芯 松 散 。5、 接触器的 作 ⽤是 什 么 根据结构 特 征如何 区分交 、 直流 接触器答 ： 接触器的 作 ⽤是 控 制 电 动 机 的 启 停 、 正 反 转 、 制 动 和 调 速 等 。交 流 接触器的 铁 芯 ⽤硅 钢 ⽚叠 铆 ⽽成 ， ⽽且 它 的 激 磁 线 圈 设 有 ⾻架 ， 使 铁 芯 与 线 圈 隔 离 并 将 线 圈 制 成 短 ⽽厚 的 矮 胖 型 ， 这样 有利 于 铁 芯 和 线 圈 的 散 热 。直流 接触器的 铁 芯 通常 使 ⽤整 块 钢 材 或 ⼯程 纯 铁 制 成 ， ⽽且 它 的 激 磁 线 圈 制 成 ⾼⽽薄 的 瘦 ⾼型 ， 且 不 设 线 圈 ⾻架...
