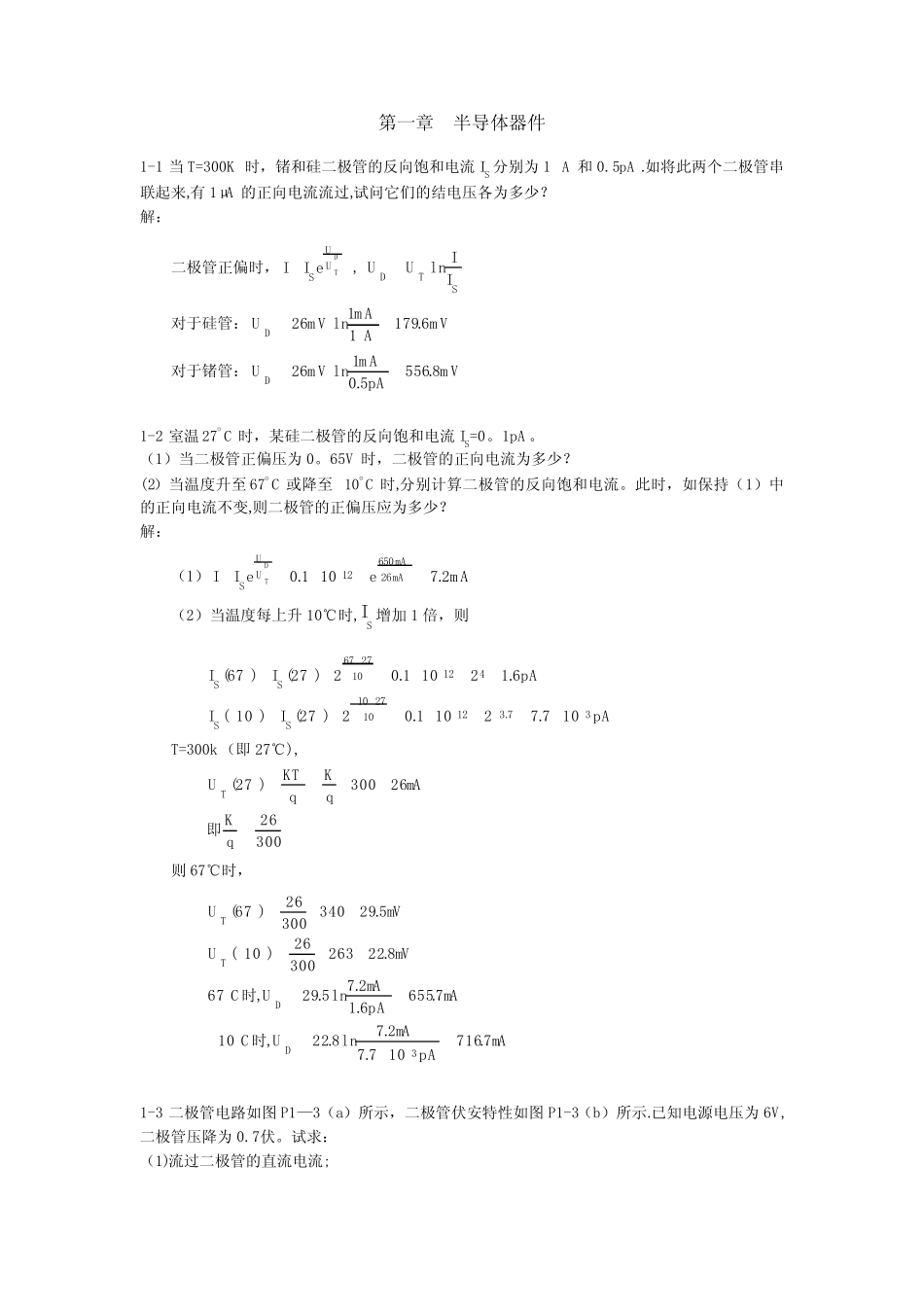

第 一 章 半 导 体 器 件 1-1 当 T=300K 时 ， 锗 和 硅 二 极 管 的 反 向 饱 和 电 流 IS 分 别 为 1 A 和 0.5pA .如 将 此 两 个 二 极 管 串联 起 来 ,有 1μA 的 正 向 电 流 流 过 ,试 问 它 们 的 结 电 压 各 为 多 少 ？ 解 ： 二 极 管 正 偏 时 ，TDUUSeII , STDIIlnUU 对 于 硅 管 ：m V6.179A1m A1lnm V26U D 对 于 锗 管 ：m V8.556pA5.0m A1lnm V26U D 1-2 室 温 27 C 时 ， 某 硅 二 极 管 的 反 向 饱 和 电 流 IS=0。 1pA 。 （ 1） 当 二 极 管 正 偏 压 为 0。 65V 时 ， 二 极 管 的 正 向 电 流 为 多 少 ？ (2） 当 温 度 升 至 67 C 或 降 至10 C时 ,分 别 计 算 二 极 管 的 反 向 饱 和 电 流 。 此 时 ， 如 保 持 （ 1） 中的 正 向 电 流 不 变 ,则 二 极 管 的 正 偏 压 应 为 多 少 ？ 解 ： （ 1）m A2.7e101.0eIImA26mA65012UUSTD （ 2） 当 温 度 每 上 升 10℃ 时 , SI 增 加 1 倍 ， 则 pA107.72101.02)27(I)10(IpA6.12101.02)27(I)67(I37.312102710SS412102767SS T=300k （ 即 27℃ ), 30026qKmA26300qKqKT)27(U T即 则 67℃ 时 ， mA7.716pA107.7mA2.7ln8.22U,C10mA7.655pA6.1mA2.7ln5.29U,C67mV8.2226330026)10(UmV5.2934030026)67(U3DDTT时时 1-3 二 极 管 电 路 如 图 P1— 3（ a） 所 示 ， 二 极 管 伏 安 特 性 如 图 P1-3（ b） 所 示 .已 知 电 源 电 压 为 6V,二 极 管 压 降 为 0.7伏 。 试 求 ： （ 1)流 过 二 极 管 的 直 流 电 流 ; (2） 二 极 管 的 直 流 电 阻DR和 交 流 电 阻Dr 。 解 : (1）m A53100V7.06ID （ 2) 49.0mA53mA26ImA26r2.13mA53V7.0RDDD 1— 4 当 T=300K 时 ,硅 二 极 管 的 正 向 电 压 为 0.7V， 正 向 电 流 为 1mA ， 试 计 算 正 向 电 压 加 至 0.8V时 正 向 电 流 为 多 少 ？ 解 ： mA26mA800SmA26mA700SUUSeIIeI1mAeII...
