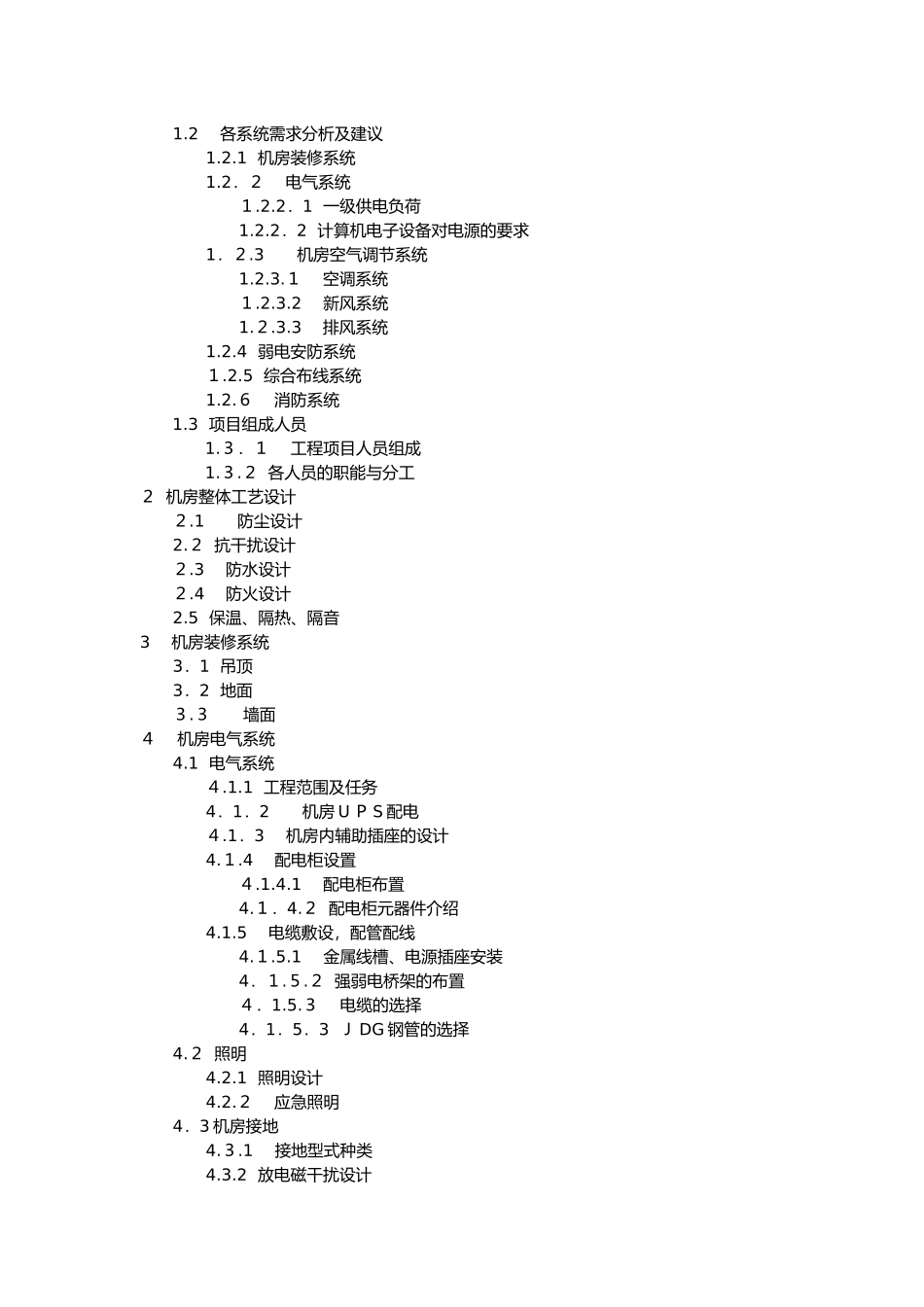

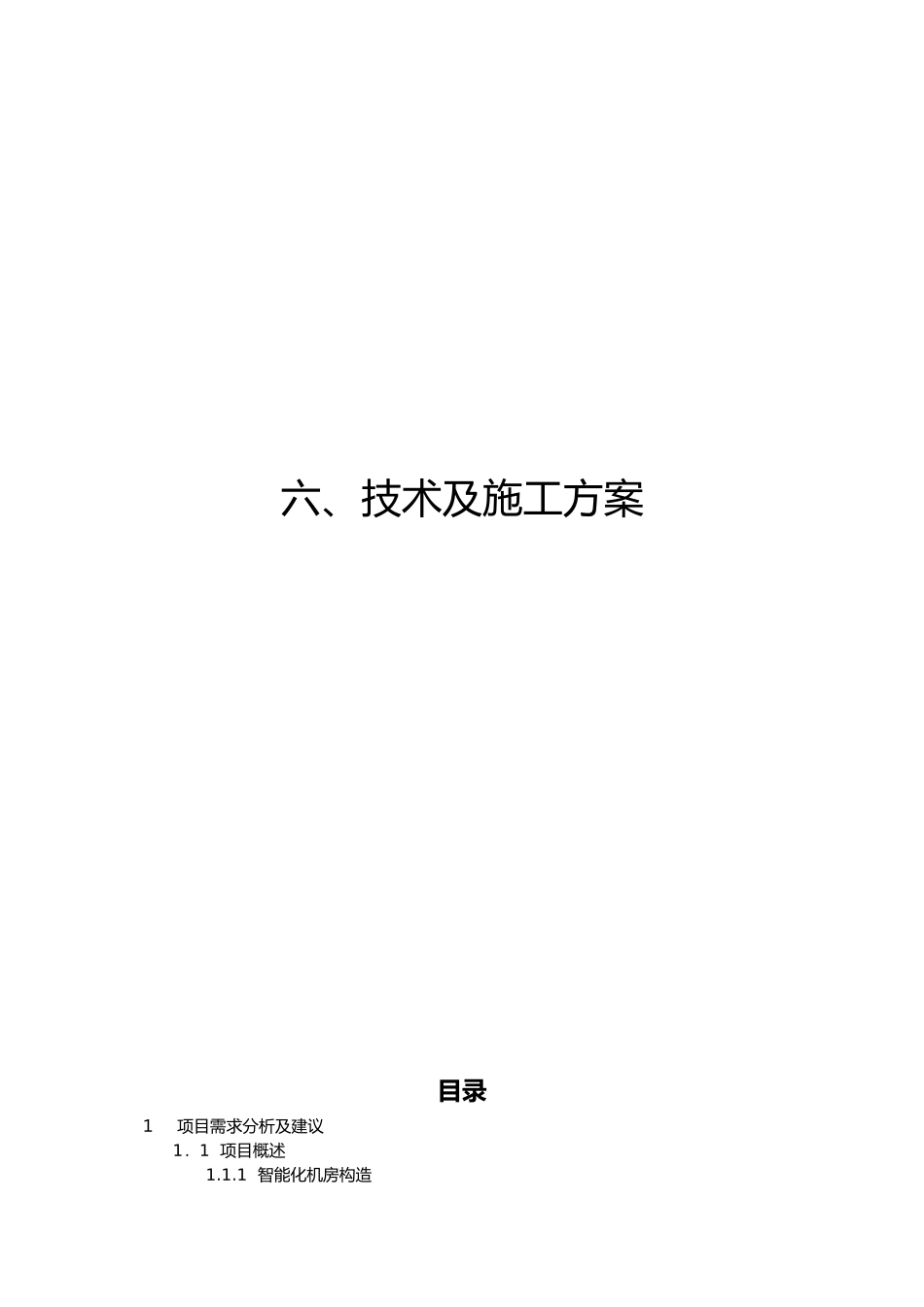

六、技术及施工方案目录１项目需求分析及建议1．1项目概述1.1.1智能化机房构造1.2各系统需求分析及建议1.2.1机房装修系统1.2．２电气系统１.2.2．1一级供电负荷1.2.2．2计算机电子设备对电源的要求1．２.3机房空气调节系统1.2.3.１空调系统１.2.3.2新风系统1.２.3.3排风系统1.2.4弱电安防系统１.2.5综合布线系统1.2.６消防系统1.3项目组成人员1.３．１工程项目人员组成1.３.２各人员的职能与分工２机房整体工艺设计２.1防尘设计2.２抗干扰设计２.3防水设计２.4防火设计2.5保温、隔热、隔音3机房装修系统3．1吊顶3．2地面３.３墙面４机房电气系统4.1电气系统４.1.1工程范围及任务4．1．2机房UＰS配电４.1．3机房内辅助插座的设计4.１.4配电柜设置４.1.4.1配电柜布置4.１．4.２配电柜元器件介绍4.1.5电缆敷设，配管配线4.１.5.1金属线槽、电源插座安装4．１.５.２强弱电桥架的布置４．1.5.３电缆的选择4．1．5．3ＪDG钢管的选择4.２照明4.2.1照明设计4.2.２应急照明4．3机房接地4.３.1接地型式种类4.3.2放电磁干扰设计5机房空气调节系统5.1机房冷负荷计算及空调选型５.１.1机房现状5.1．2机房空调系统设计参数5.1．3空调负荷的确定5.2空调室内外机位置安装5.３精密空调机组主要特点５.３．1精确的控制5.3．2机柜框架结构5.4新风系统5.4．1概述５．4.２新风设计5．5排气系统设计6机房安防系统6.1门禁及报警系统6．1.1系统概述6．1．２系统设计６.1.2.1设计内容6．1.2.2系统功能6.2监控系统6．２．1系统概述6.2.2硬盘录像机7消防系统7.１火灾报警系统设计方案7.1.1防护区参数7.1.2设计条件7.1．3设计计算7.2气体灭火设计方案７.2.1灭火及控制方式7.2.2保护要求7．2．3主要产品７．2.3.1光电感烟火灾探测器７.２.3.2感温火灾探测器7.2．3.3气体释放门灯7.2.3.4紧急启停按钮7.2．3.５火灾声光报警器8设计依据1项目需求分析及组成1.1项目概述本项目为XXX公司机房扩容改造升级项目工程，本次工程设计施工包括原有旧机房约32平方米,扩建新机房总面积约为68平方米。本工程范围包括：机房装修系统(包括吊顶、地板、墙而、隔墙及门窗等)、电气系统(包括动力、US供配电、照明供配电系统、防雷接地系统和防静电系统)、机房空气调节系统(包括空调、新风、排风系统)、消防系统、机房环境监控系统(监控供配电、UＰS.精密空调、消防、漏水、门禁、监控等项目)、网络综合布线系统、安防系统(包括闭路监控系统、防盗报警系统、门禁系统)。1.1．１智能化机房构造根据我们公司多年来的设计和施工经验将计算机技术、控制技术、通信技术及图形显示技术综合应用在本层机房工程中，使机房智能化，这是我们的设计目标。我们设计的智能机房能满足:１)保证计算机设备运行的可靠２)保证机房运行的安全３)延长计算机设备的使用寿命4)保证机房设备扩展和管理的方便５)确保投资的经济性、合理性6)满足用户的特殊要求7)保证场地下作人员的身心健康1.2各系统需求分析及建议1.２．1机房装修系统装修工程是机房系统的门面工程，对机房整体效果起着至关重要的作用。机房装修效果分为机房布局效果设计、施工工艺以及上辅材料选择三个方面进行控制.本方案在机房布局设计上以实用性为出发点,采用先进、开放的体系结构，充分休现现代化机房建设先进的设计理念,达到整个机房空问布局合理、装修材质和谐、现代风格与实用性并重，在施工工艺设计上规范标准,力求施工精良细致,既注重整体效果又注重细节处理,在主辅材的选型用料上,注重材料的质量等级和环保标准,注重品牌和产品信誉,严格选型、进货、检验等各种质量控制环节。我们确信,先进的机房设计理念、丰富的施工经验、精湛的施工工艺、高质量的选材能够满足用户高标准的要求。１．2.2电气系统1.2．2.１一级供电负荷机房供电负荷为一级负荷.计算机设备供电采用“市电+UPS电源”系统.１.2.2.2计算机电子设备对电源的要求电子计算机系统按照规范采用频率50Hz、电压２2０/3８0Ｖ供电系统.电子计算机供电电源质量根据电子计算机的性能、用途和运行方式(是否联网)等情况,可划分为Ａ,B，C三级。本机房应满足A级机房的要求.供电电源质量分级项目ＡBＣ稳态电压偏移范用(％)±2±5±7稳...
