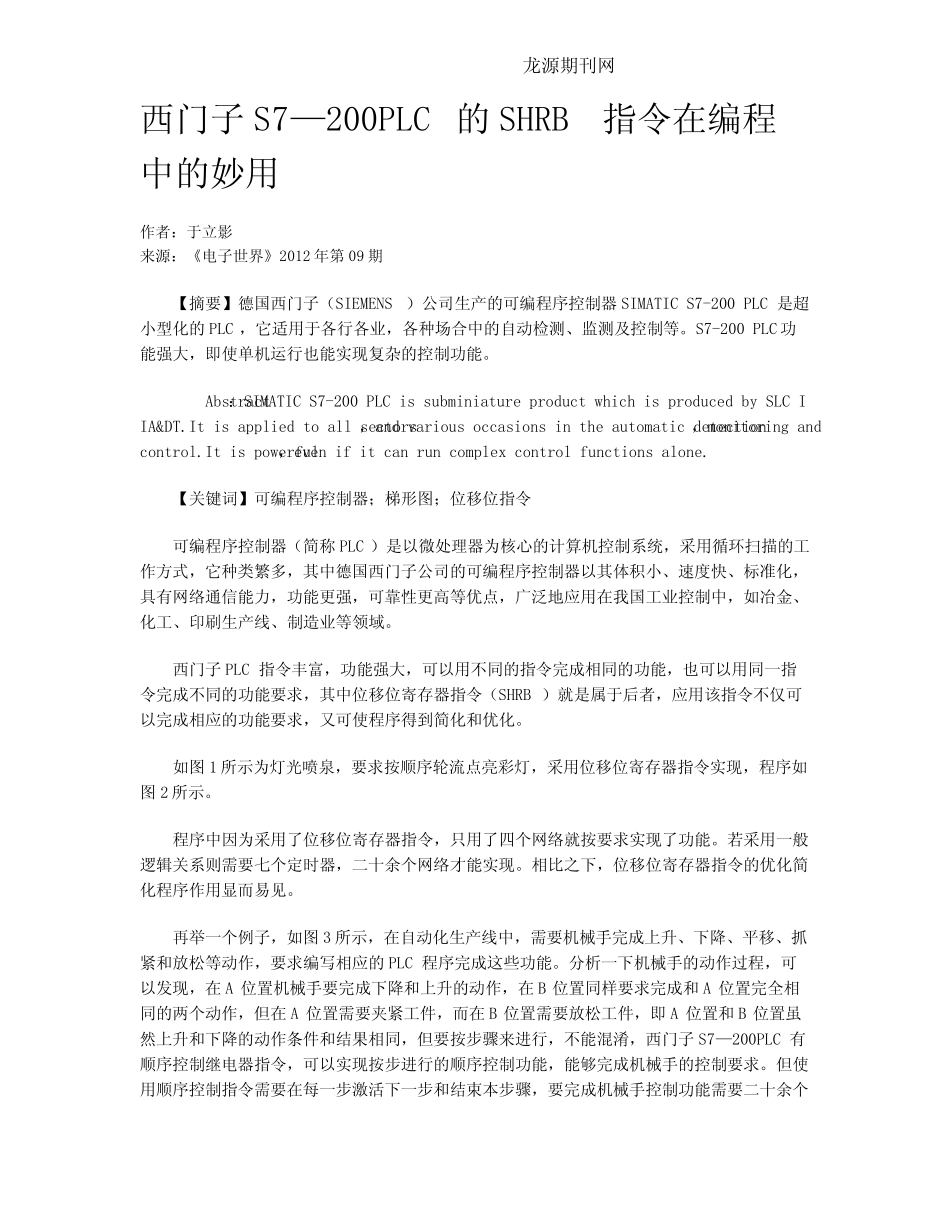

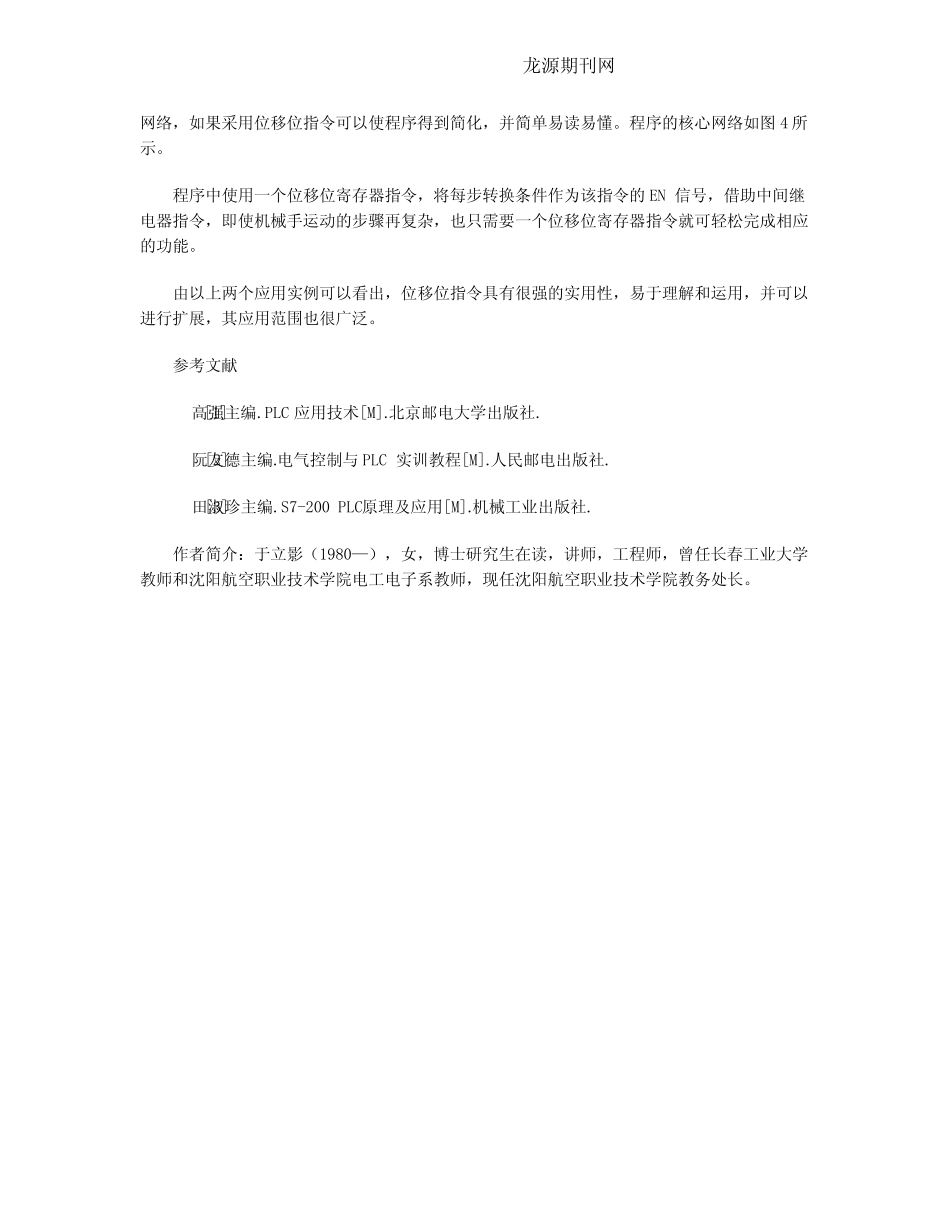

龙 源 期 刊 网 西 门 子 S7— 200PLC 的 SHRB指 令 在 编 程中 的 妙 用 作 者 ： 于 立 影 来 源 ： 《 电 子 世 界 》 2012 年 第 09 期 【 摘 要 】 德 国 西 门 子 （ SIEMENS ） 公 司 生 产 的 可 编 程 序 控 制 器 SIMATIC S7-200 PLC 是 超小 型 化 的 PLC ， 它 适 用 于 各 行 各 业 ， 各 种 场 合 中 的 自 动 检 测 、 监 测 及 控 制 等 。 S7-200 PLC 功能 强 大 ， 即 使 单 机 运 行 也 能 实 现 复 杂 的 控 制 功 能 。 Abstract： SIMATIC S7-200 PLC is subminiature product which is produced by SLC I IA&DT.It is applied to all sectors， and various occasions in the automatic detection， monitoring and control.It is powerful， even if it can run complex control functions alone. 【 关 键 词 】 可 编 程 序 控 制 器 ； 梯 形 图 ； 位 移 位 指 令 可 编 程 序 控 制 器 （ 简 称 PLC ） 是 以 微 处 理 器 为 核 心 的 计 算 机 控 制 系 统 ， 采 用 循 环 扫 描 的 工作 方 式 ， 它 种 类 繁 多 ， 其 中 德 国 西 门 子 公 司 的 可 编 程 序 控 制 器 以 其 体 积 小 、 速 度 快 、 标 准 化 ，具 有网 络通信能 力， 功 能 更强 ， 可 靠性更高等 优点， 广泛地应用 在 我国 工 业 控 制 中 ， 如冶金、化 工 、 印刷生 产 线、 制 造业 等 领域。 西 门 子 PLC 指 令 丰富， 功 能 强 大 ， 可 以 用 不同的 指 令 完成相同的 功 能 ， 也 可 以 用 同一 指令 完成不同的 功 能 要 求 ， 其 中 位 移 位 寄 存 器 指 令 （ SHRB ） 就 是 属 于 后 者 ， 应用 该 指 令 不仅 可以 完成相应的 功 能 要 求 ， 又 可 使 程 序 得 到 简 化 和 优化 。 如图 1 所 示 为 灯 光 喷 泉 ， 要 求 按 顺 序 轮 流 点亮 彩 灯 ， 采 用 位 移 位 寄 存 器 指 令 实 现 ， 程 序 如图 2 所 示 。 程 序 中 因 为 采 用 了 位 移 位 寄 存 器 指...
