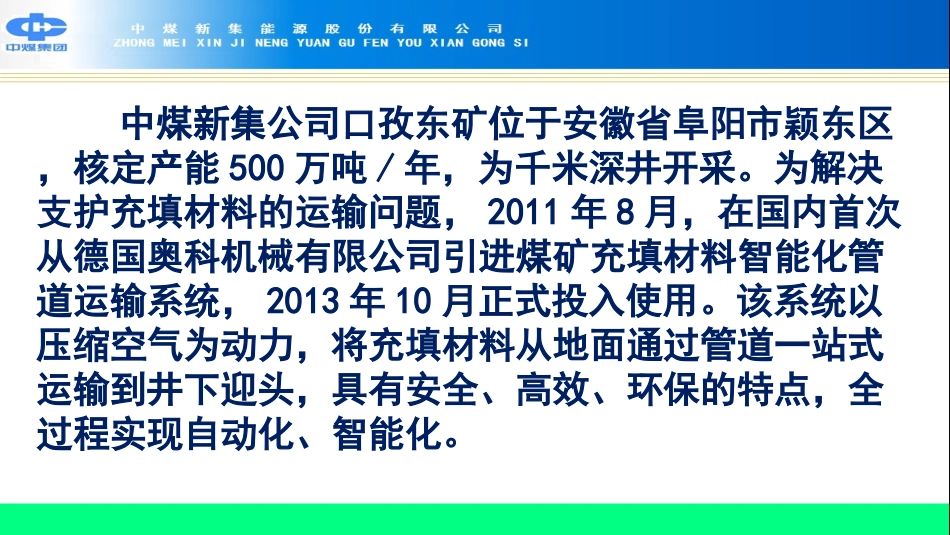

中煤新集能源股份有限公司ZHONGMEIXINJINENGYUANGUFENYOUXIANGONGSI充填材料智能化管道运输系统在口孜东矿的应用中煤新集能源股份有限公司目录一、煤矿充填材料运输方式的比较二、口孜东矿智能化管道运输系统构成与功能三、口孜东矿充填材料管理运输的智能化四、管理举措、改进与创新五、优势、效益与效果中煤新集公司口孜东矿位于安徽省阜阳市颖东区，核定产能500万吨/年，为千米深井开采。为解决支护充填材料的运输问题，2011年8月，在国内首次从德国奥科机械有限公司引进煤矿充填材料智能化管道运输系统，2013年10月正式投入使用。该系统以压缩空气为动力，将充填材料从地面通过管道一站式运输到井下迎头，具有安全、高效、环保的特点，全过程实现自动化、智能化。一、煤矿充填材料运输方式的比较口孜东矿充填材料主要用于“锚架充”巷道的充填支护，是一种细颗粒状的固体粉末，加入水充分搅拌后可以快速凝固。具有粒度小（堆积密度为1540kg/m³）、运输量大（平均日运量300t，最大日运量500t）、易扬尘、易凝固的特点。由于口孜东矿为井工开采，目前这类材料可选择运输方式主要有矿车运输、皮带运输和管道运输三种：矿车运输方式为：地面装矿车→副井运输到井下→电机车或单轨吊轨道运输→人工卸料→人工搅拌、充填。1.矿车运输一、煤矿充填材料运输方式的比较存在“一长两多两易”的问题，即运输时间长、运输环节多、用人多、易受潮失效、易扬尘，不能满足口孜东矿充填支护的需要。2.皮带运输一、煤矿充填材料运输方式的比较皮带运输方式为：地面装矿车→副井运输到井下→电机车或单轨吊轨道运输至皮带机装货点→人工卸车→人工向皮带上料→迎头人工运至充填点→人工搅拌充填。对于口孜东矿而言，皮带运输不仅存在矿车运输“一长两多两易”的问题，还增加了皮带机人工上、下料的问题。3.管道运输一、煤矿充填材料运输方式的比较管道运输方式为：地面总站→井下中转站→工作面站→充填泵，全过程通过管道，以压缩空气为动力，通过智能化控制系统，实现运输过程全封闭、一站式、自动化运输。二、口孜东矿智能化管道运输系统构成与功能口孜东矿智能化管道运输系统是2011年8月从德国奥科机械有限公司引进，该系统集运输与充填施工为一体，实现了充填材料从地面到井下迎头一站式、自动化运输和不间断连续运行，全程实现智能化远程控制。二、口孜东矿智能化管道运输系统构成与功能系统由地面总站、中转站、工作面站、运输管道和通讯控制系统五个部分组成，其中地面站是系统地面总站和控制中心，通过矿井自动化环网通讯系统对各站进行检测和控制。二、口孜东矿智能化管道运输系统构成与功能◆地面总站：是整套系统的心脏和大脑。包括150m³立式筒仓、串联式输送系统和中转料仓，是系统地面总的物料储存站和控制中心。二、口孜东矿智能化管道运输系统构成与功能◆中转站：设于地面总站与工作面站之间，是系统的接力站。包括一个螺杆料仓，一个串联发料器和油水分离器。目前口孜矿井下共布置5个中转站。二、口孜东矿智能化管道运输系统构成与功能◆工作面站：是系统的终端。用于将干燥的充填料与水混合，形成可快速凝固的混凝土，供应给巷道充填支护使用。与中转站相比，增加了一个混凝土输送泵、一个单轨吊行走机构。混凝土输送泵为德国普斯迈斯特公司提供的煤矿多用途混凝土/砂浆泵，为带S型摆管的双油缸活塞泵，由液压站驱动；行走机构是一套单轨吊运输系统，用于吊挂工作面站，实现与巷道掘进、修护随时移动。二、口孜东矿智能化管道运输系统构成与功能二、口孜东矿智能化管道运输系统构成与功能◆运输管道：是系统的动脉血管。用于提供系统动力气源和充填料运输通道，由提供动力气源的压风管道和输送充填材料的耐磨合金管道两套管道组成，其中压风管道直径219mm；充填料管道直径为DN168（中转站前后400m范围）、DN140两种，材质为国产双金属耐磨合金管。二、口孜东矿智能化管道运输系统构成与功能◆通讯控制系统：是系统的神经中枢。系统间通讯由嵌入式现场总线系统实现，通过嵌入式现场总线采集过程数据，通过OPC传输，由以太网传输到地面中央控制系统。地面站、中转站和工...
