新纸张交易中心地上钢筋方案长城杯最终正式版VIP免费

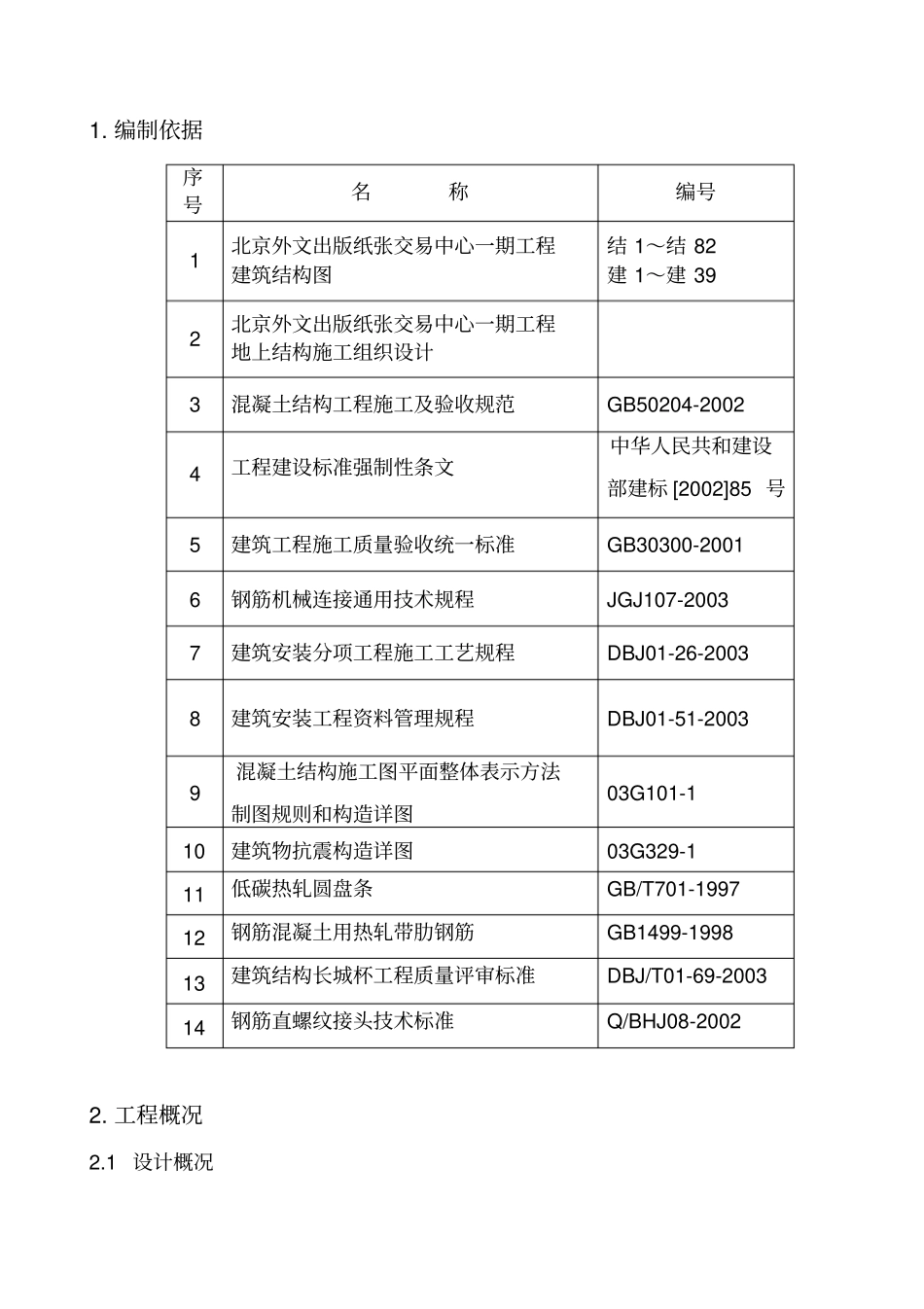

1. 编制依据序号名称编号1 北京外文出版纸张交易中心一期工程建筑结构图结 1～结 82 建 1～建 39 2 北京外文出版纸张交易中心一期工程地上结构施工组织设计3 混凝土结构工程施工及验收规范GB50204-2002 4 工程建设标准强制性条文中华人民共和建设部建标 [2002]85 号5 建筑工程施工质量验收统一标准GB30300-2001 6 钢筋机械连接通用技术规程JGJ107-2003 7 建筑安装分项工程施工工艺规程DBJ01-26-2003 8 建筑安装工程资料管理规程DBJ01-51-2003 9 混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1 10 建筑物抗震构造详图03G329-1 11 低碳热轧圆盘条GB/T701-1997 12 钢筋混凝土用热轧带肋钢筋GB1499-1998 13 建筑结构长城杯工程质量评审标准DBJ/T01-69-2003 14 钢筋直螺纹接头技术标准Q/BHJ08-2002 2. 工程概况2.1 设计概况1 建筑面积总建筑面积72621.45 m2占地面积15510.00 m2地下建筑面积18926.44 m2地上建筑面积53695.01 m2标准层建筑面积43745.84 m22 标高参数基底标高： -14.865 米，最大基坑深度： -16.625 米，正负零标高： 55.00 米，檐口高度： 50.6m, 建筑总高 :47.45m，室内外高差： 0.45 米3 建筑层数地上12 层地下3 层4 建筑层高地下部分层高地下三层、二层3.6 m 地下一层5.0 m 地上部分层高(m) 地上一层（非标层）5.0 m 地上二、三层（非标层）4.2 地上四～十二层（标准层）3.6 机房水箱间4.2 5 基础形式钢筋砼肋梁式筏板基础6 主体结构形式全现浇钢筋混凝土 - 框架剪力墙结构框架抗震为二级，剪力墙抗震为一级7 地下防水作法混凝土自防水加改性沥青防水卷材8 中筒墙外墙厚度 400mm, 内墙厚度 200mm 柱断面尺寸1000mm *1000mm,800mm *800mm,600mm *1000mm, 600mm *600mm，900mm *900mm，700mm*700mm 梁断面尺寸400*600mm,400*700mm 底板厚度底板： 1000/600 mm；反梁： 2400/2000 楼板厚度5～8 层，10～12 层：180mm； -3 ～4 层，9 层，屋面： 190mm 9 楼梯结构形式现浇板式楼梯10 混凝土强度等级防水附加层： C20；垫层： C10；基础底板： C40S8；地下室外墙： C40S8；消防水池墙体： C40S10 5 层以下（含 5 层楼面） :C40 五层以上 :C35；后浇带比同部位高一强度等级预应力梁板： C40 11 建筑功能一至三层为商场 , 四至十二层为写字间 , 地下三层主要功能为停车库及设备用房。12 建筑特点地...
