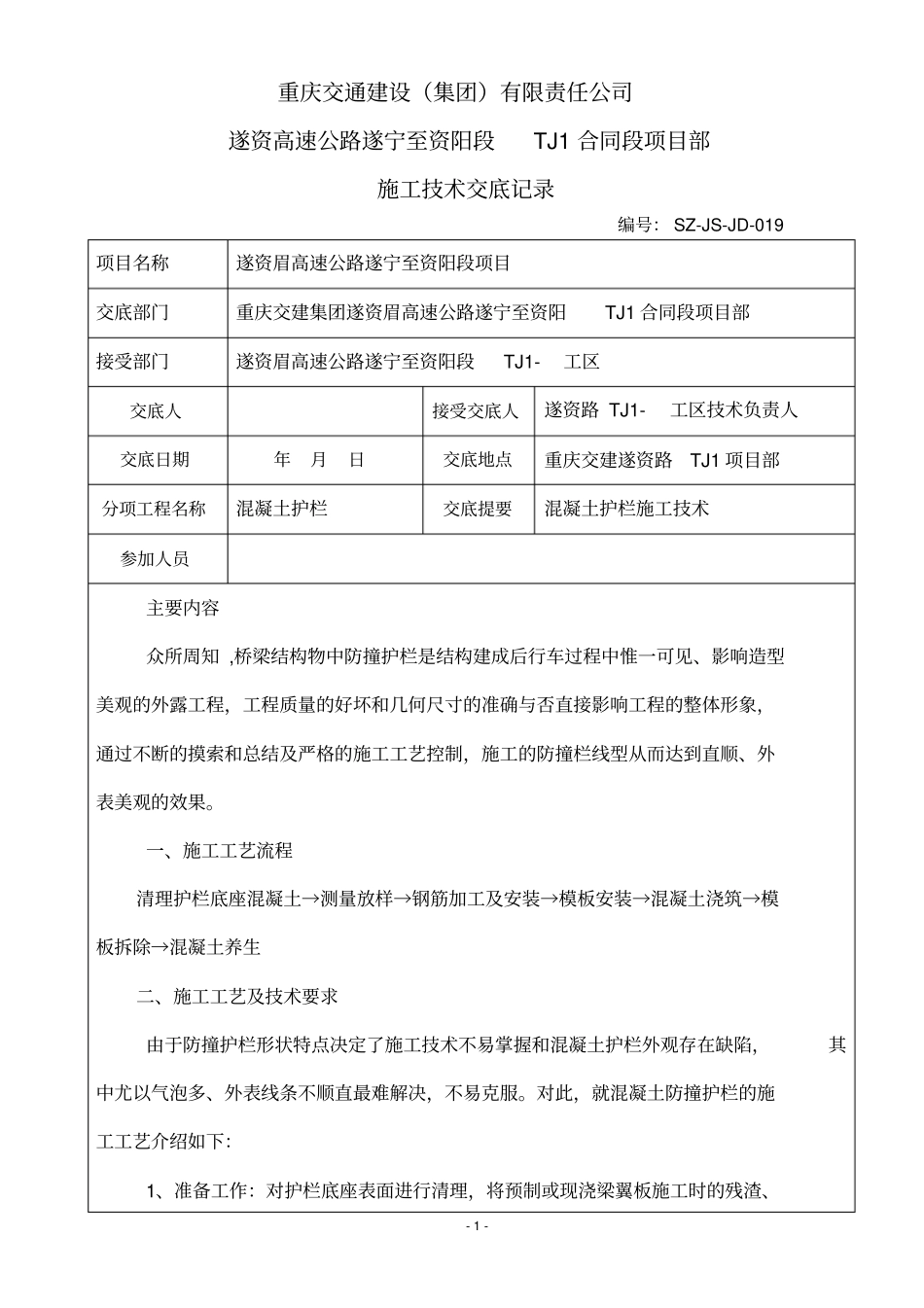

- 1 - 重庆交通建设（集团）有限责任公司遂资高速公路遂宁至资阳段TJ1 合同段项目部施工技术交底记录编号： SZ-JS-JD-019 项目名称遂资眉高速公路遂宁至资阳段项目交底部门重庆交建集团遂资眉高速公路遂宁至资阳TJ1 合同段项目部接受部门遂资眉高速公路遂宁至资阳段TJ1- 工区交底人接受交底人遂资路 TJ1- 工区技术负责人交底日期年月日交底地点重庆交建遂资路TJ1 项目部分项工程名称混凝土护栏交底提要混凝土护栏施工技术参加人员主要内容众所周知 ,桥梁结构物中防撞护栏是结构建成后行车过程中惟一可见、影响造型美观的外露工程，工程质量的好坏和几何尺寸的准确与否直接影响工程的整体形象，通过不断的摸索和总结及严格的施工工艺控制，施工的防撞栏线型从而达到直顺、外表美观的效果。一、施工工艺流程清理护栏底座混凝土→测量放样→钢筋加工及安装→模板安装→混凝土浇筑→模板拆除→混凝土养生二、施工工艺及技术要求由于防撞护栏形状特点决定了施工技术不易掌握和混凝土护栏外观存在缺陷，其中尤以气泡多、外表线条不顺直最难解决，不易克服。对此，就混凝土防撞护栏的施工工艺介绍如下：1、准备工作：对护栏底座表面进行清理，将预制或现浇梁翼板施工时的残渣、- 2 - 松散混凝土及其它垃圾全部清理，用水冲洗干净，确保护栏底座与板梁接触面的粗糙度和清洁度。2、技术控制要求：包括混凝土配合比的严格控制；混凝土浇筑外观控制；护栏线形的控制包括纵向线形的控制和平面线形的控制。3、测量放样：根据控制点坐标和设计图纸要求，用全站仪放出防撞栏平面位置，用水准仪测量出防撞栏标高，测量精度在允许范围内。施工弧线型护栏时，为了保证护栏线性顺滑，用全站仪每2m 一个点放出护栏的内边线，用黑墨线连成线作为护栏的边线控制线，以此形成弧线控制护栏的线形及垂直度。三、钢筋加工和安装钢筋制作必须严格按设计图和技术规程翻样，并按翻样图加工，确保每根钢筋尺寸准确，并保证搭接焊接长度，墙式护栏的主筋钢筋安装时每5 米一个工作面，先焊接两端的主筋，然后在顶面带线，中间的钢筋安装高度按照带线顶面控制，确保钢筋安装高程控制在同一层面上。护栏内纵向水平箍筋安装时接头采用绑扎工艺时，绑扎长度并不得小于规范要求，采用铁丝梅花形进行绑扎牢固。钢筋安装采用焊接时，防撞栏钢筋骨架和预埋钢筋单面焊接长度10d，然后牵线逐根焊接固定，保证每根位置准确，焊接牢固，线型直顺，符合模板安装及保护层要求。四...
