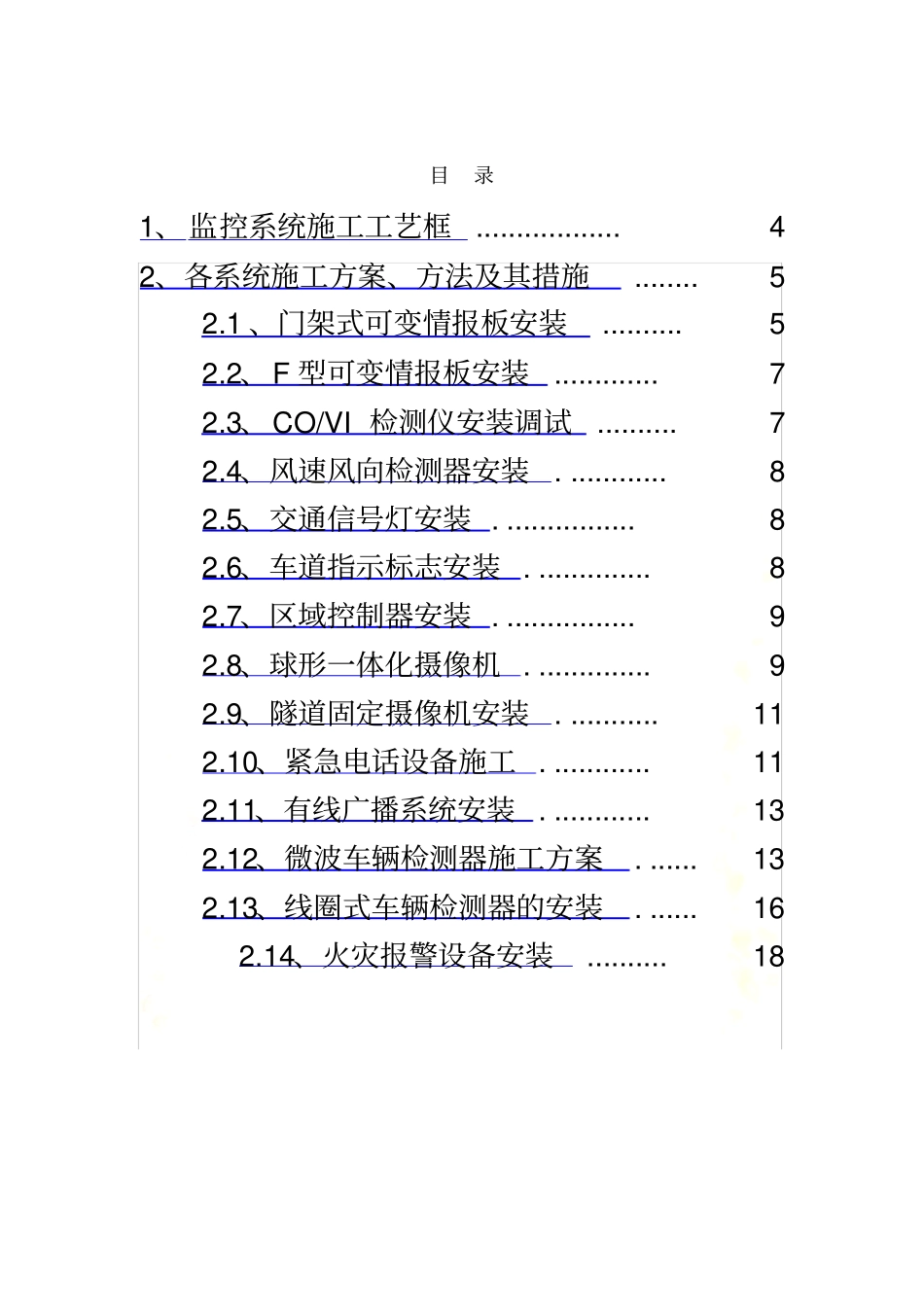

施工方案 ( 监控系统 ) 目录1、 监控系统施工工艺框.................. 4 2、各系统施工方案、方法及其措施........ 5 2.1 、门架式可变情报板安装.......... 5 2.2、F 型可变情报板安装............. 7 2.3、CO/VI 检测仪安装调试 .......... 7 2.4、风速风向检测器安装. ............ 8 2.5、交通信号灯安装 . ................ 8 2.6、车道指示标志安装 . .............. 8 2.7、区域控制器安装 . ................ 9 2.8、球形一体化摄像机 . .............. 9 2.9、隧道固定摄像机安装. ........... 11 2.10、紧急电话设备施工 . ............ 11 2.11、有线广播系统安装 . ............ 13 2.12、微波车辆检测器施工方案. ...... 13 2.13、线圈式车辆检测器的安装. ...... 16 2.14、火灾报警设备安装.......... 18 施工方案、方法及其措施（监控系统）1、 监控系统施工工艺框现场勘查和测量联合设计施工图设计外场设备基础施工除龙门架外其他设备杆件和支架定制基础检测和整改龙门架基础测量两基础距离、高差、对角线长度等。龙门架定制设备和材料订货龙门架和杆件的工厂监造、尺寸检测设备到货后，部分设备进行室内组装和预调试龙门架、杆件、支架吊装和安装是否合格垂直和水平度调整NO设备、配电箱等安装、接线YES分系统调试、联网调试隧道预埋、预留设备孔洞和管道检测是否有问题预埋预留设备孔洞整改和管道疏通外场光电缆敷设YESNO机房线槽敷设机房线缆敷设监视墙、机柜、操作台安装机房设备安装接线、绑扎、标记单机调试软件安装调试设备调试隧道监控设备、配电箱等安装、接线检测线圈槽切割线圈线缆敷设线圈检测封槽恢复路面2、各系统施工方案、方法及其措施2.1、门架式可变情报板安装1） 施工准备?清理大型可变信息标志基础，复测各螺栓孔距，并对其进行清污处理。?准备吊车、撬棍、棕绳等吊装用工具。2） 立柱及横梁组立?设立防护标志，依据现场实际情况确定组立顺序， 以利吊车及人工作业。?复测构架各基础面标高是否满足设计要求，两侧基础的标高差不超过0--10mm。?核实预埋螺栓检尺寸及立柱底座螺孔尺寸，允许误差为±2mm，检查预埋螺栓露出基础面高度是否符合要求。?立柱和横梁运到安装位置附近，并按规定进行外观及质量检查，对变形产品进行矫正，并复核安装尺寸。?立柱吊装根据起重机停靠位置及吊臂长度，确定吊绳绑扎位置，指挥起重机将立柱吊离地面转到基础上...
