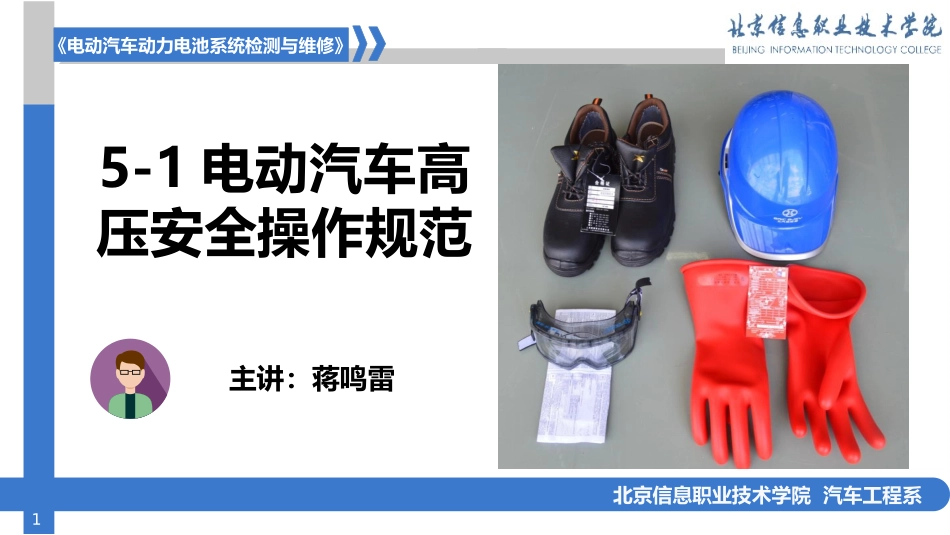

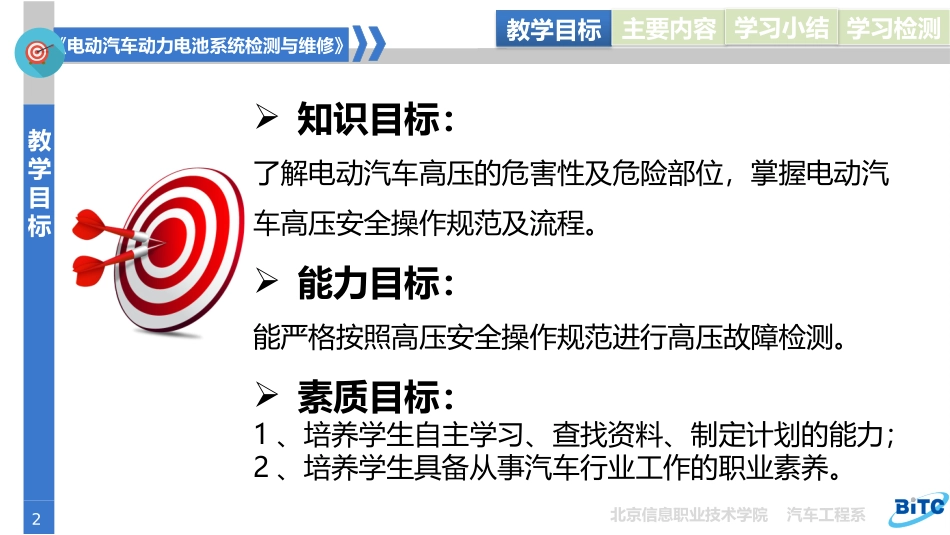

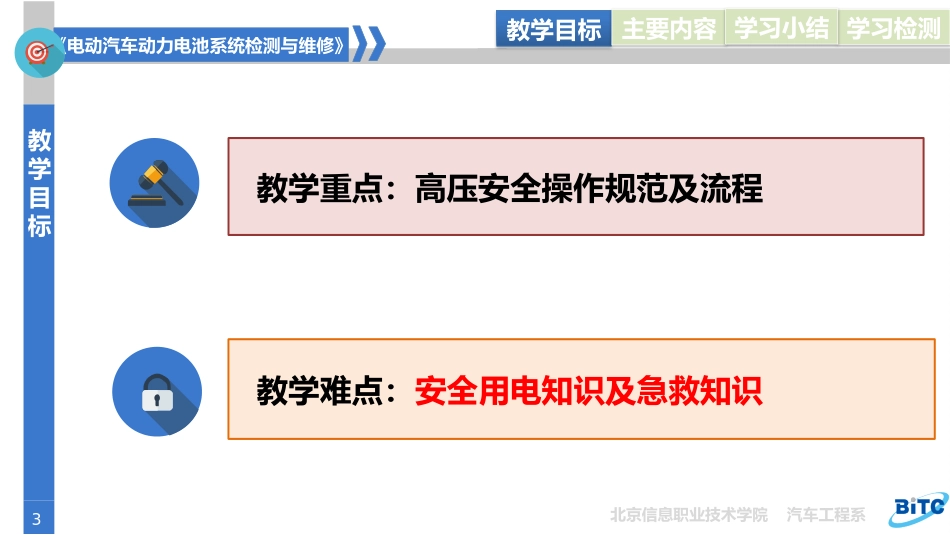

1《电动汽车动力电池系统检测与维修》北京信息职业技术学院汽车工程系5-1电动汽车高压安全操作规范主讲：蒋鸣雷2《电动汽车动力电池系统检测与维修》教学目标北京信息职业技术学院汽车工程系知识目标：了解电动汽车高压的危害性及危险部位，掌握电动汽车高压安全操作规范及流程。能力目标：能严格按照高压安全操作规范进行高压故障检测。素质目标：1、培养学生自主学习、查找资料、制定计划的能力；2、培养学生具备从事汽车行业工作的职业素养。学习检测教学目标主要内容学习小结3《电动汽车动力电池系统检测与维修》教学目标北京信息职业技术学院汽车工程系教学重点：高压安全操作规范及流程教学难点：安全用电知识及急救知识学习检测教学目标主要内容学习小结4《电动汽车动力电池系统检测与维修》主要内容北京信息职业技术学院汽车工程系1.高压部件概览2.电的基础知识3.安全用电4.高压操作规范5.触电急救学习任务学习检测主要内容教学目标学习小结5电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系一、高压部件概览动力电池电机控制器快充线束充电机空调压缩机加热器（PTC）慢充口DC-DC高压控制盒1、高压电路连接原理图整车共分为5段高压线束：（1）动力电池高压电缆：连接动力电池到高压盒之间的线缆（2）电机控制器电缆：连接高压盒到电机控制器之间的线缆（3）快充线束：连接快充口到高压盒之间的线束（4）慢充线束：连接慢充口到车载充电机之间的线束（5）高压附件线束（高压线束总成）：连接高压盒到DC/DC、车载充电机、空调压缩机、空调PTC之间的线束6电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系一、高压部件概览快充线束高压电缆电机控制器电缆高压附件电缆慢充线束车载充电机DC/DC电机控制器高压控制盒高压附件电缆7电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系一、高压部件概览2、高压线束介绍接高压盒端B脚位：电源正极A脚位：电源负极C脚位：互锁线短接D脚位：互锁线短接接动力电池端1脚：电源负极2脚：电源正极中间:互锁端子8电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系二、电的基础知识9电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系二、电的基础知识1、电的危害（1）电击（2）电伤：电灼伤、电烙印、皮肤金属化、机械性损伤、电光眼、二次事故10电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系二、电的基础知识2、危险的人体通过电流11电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系二、电的基础知识3、电流对于人体的影响12电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系三、安全用电13电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系四、高压安全操作规范1、作业准备（1）设置安全隔离，并放置安全警示牌（2）检查并穿戴个人安全防护用品（3）检查并调校设备仪器（4）检查绝缘用工具（5）实施车辆防护（6）检测绝缘垫对地绝缘性能14电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系四、高压安全操作规范2、车辆初步检查（1）检查确认车辆停放（2）确认手制动（3）启动车辆，确认车辆处于N档状态（4）检查仪表显示的故障（5）连接诊断仪，用诊断仪读取故障码（6）填写任务单（7）关闭启动开关，把钥匙装在口袋内15电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系四、高压安全操作规范3、高压电系统绝缘检测（1）断开12V电瓶负极，做好负极线的相关保护措施（2）断开PDU控制电路35针插件，设置警示标志，在PDU端进行放电测试（3）检查低压控制线束插件外观（4）检查动力电池高压线缆PDU（5）测量动力电池母线正负输出端电压，检测动力电池高压线缆绝缘状况（6）检测快充线束绝缘16电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系五、触电急救17电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系五、触电急救18电动汽车动力电池系统检测与维修北京信息职业技术学院汽车工程系五、触电急救19电动汽车动力电池系统检测与维修北京信息职业技...
