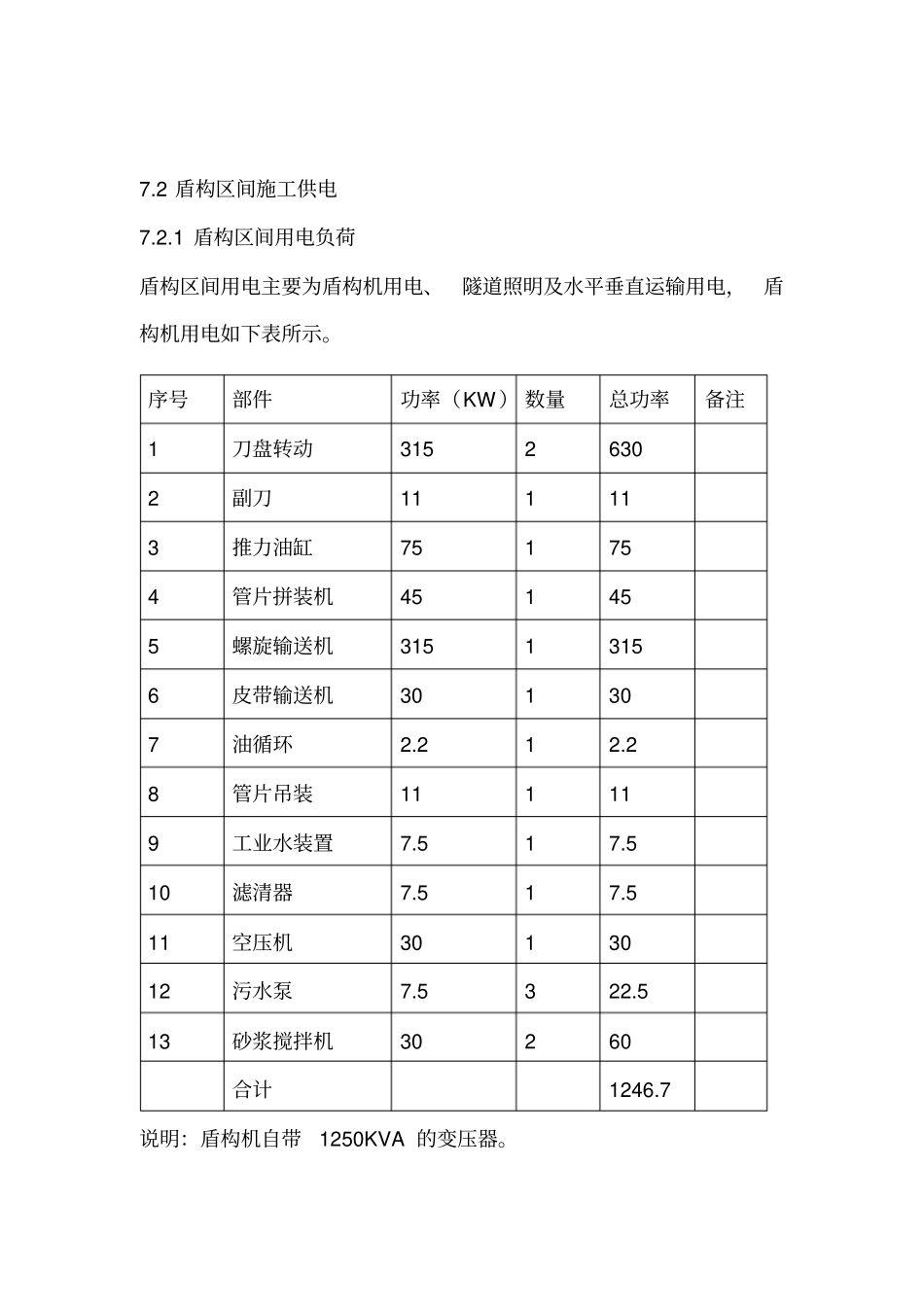

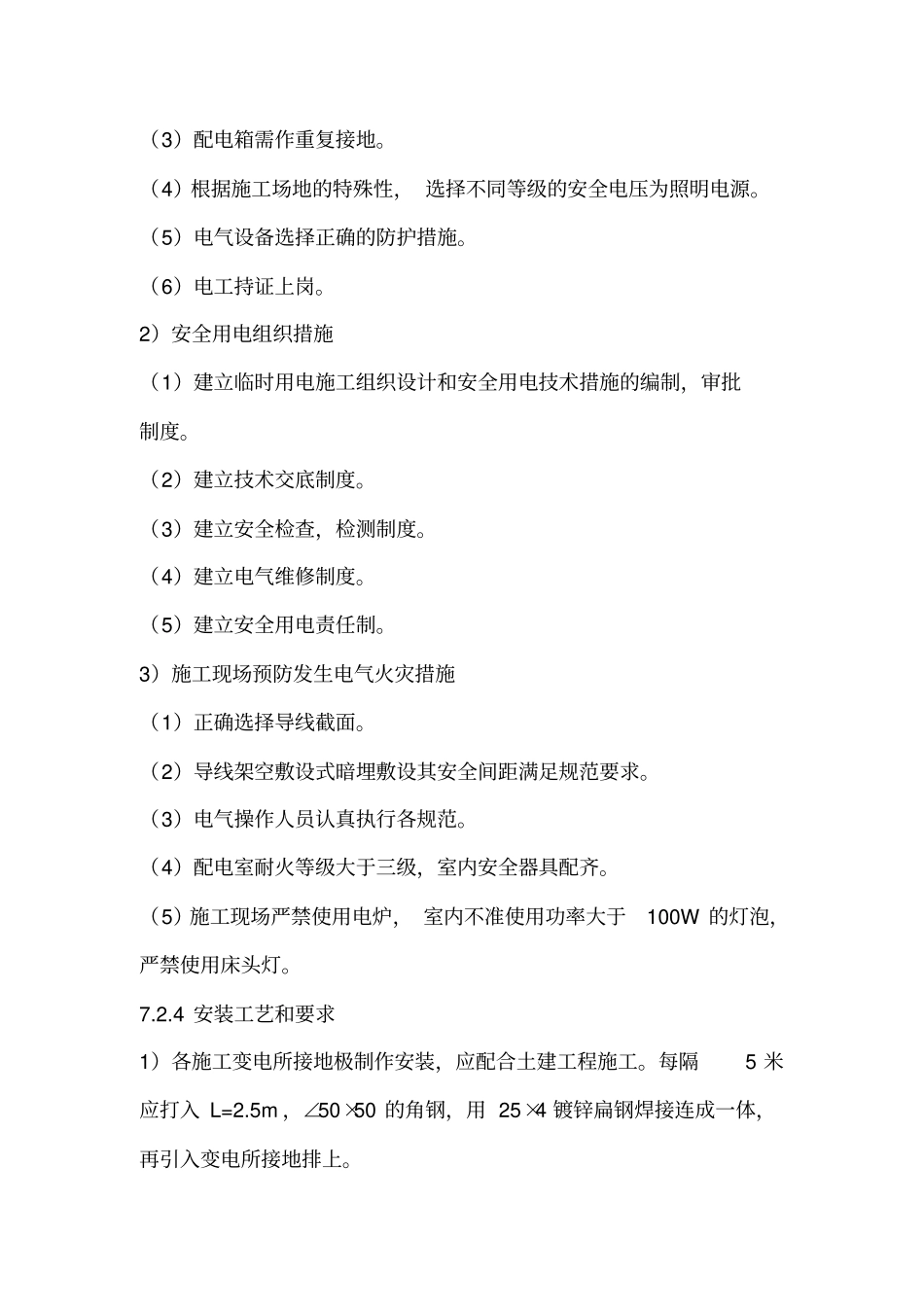

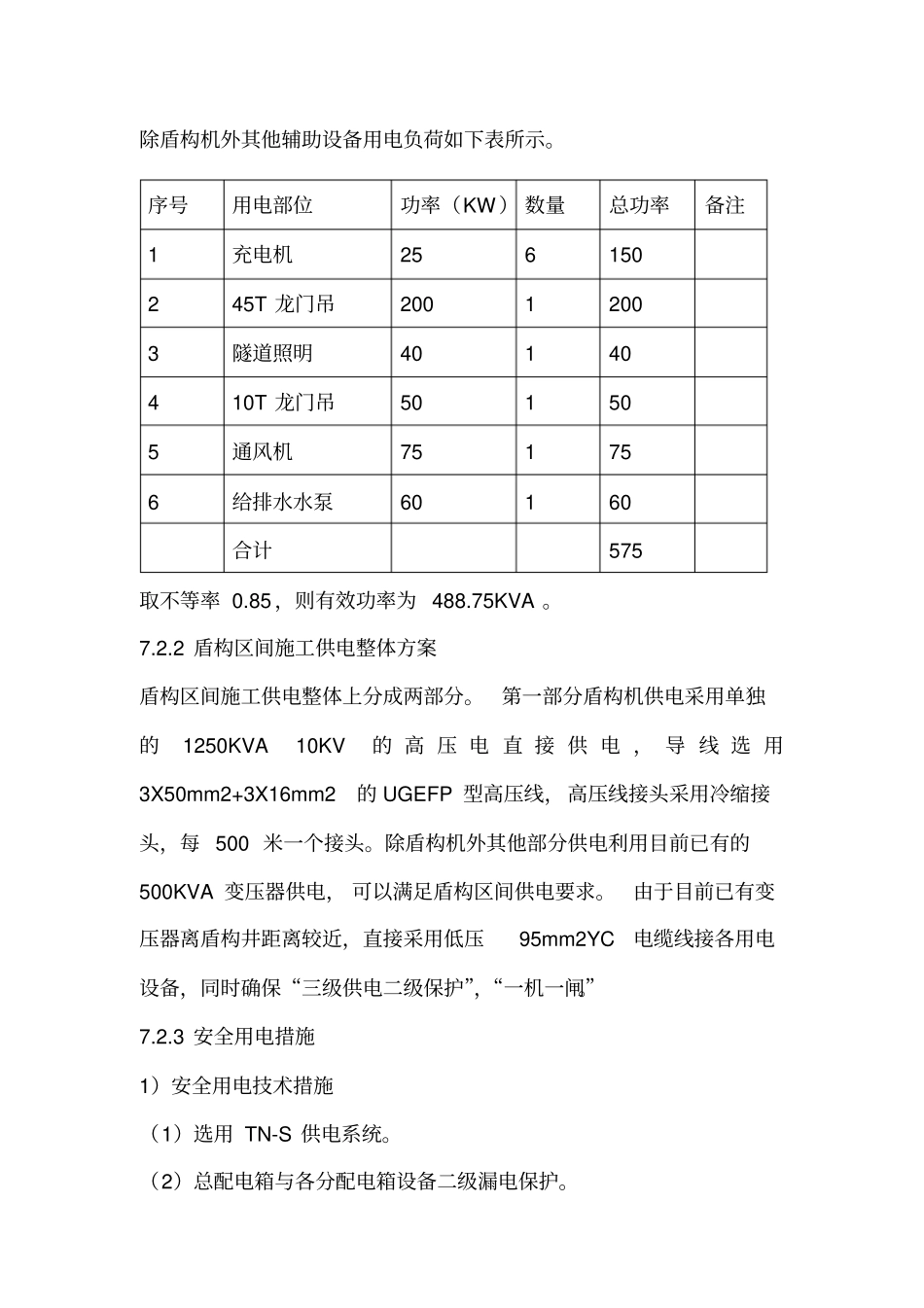

7.2 盾构区间施工供电7.2.1 盾构区间用电负荷盾构区间用电主要为盾构机用电、隧道照明及水平垂直运输用电，盾构机用电如下表所示。说明：盾构机自带1250KVA 的变压器。序号部件功率（KW ） 数量总功率备注1 刀盘转动315 2 630 2 副刀11 1 11 3 推力油缸75 1 75 4 管片拼装机45 1 45 5 螺旋输送机315 1 315 6 皮带输送机30 1 30 7 油循环2.2 1 2.2 8 管片吊装11 1 11 9 工业水装置7.5 1 7.5 10 滤清器7.5 1 7.5 11 空压机30 1 30 12 污水泵7.5 3 22.5 13 砂浆搅拌机30 2 60 合计1246.7 除盾构机外其他辅助设备用电负荷如下表所示。取不等率 0.85，则有效功率为 488.75KVA 。7.2.2 盾构区间施工供电整体方案盾构区间施工供电整体上分成两部分。第一部分盾构机供电采用单独的1250KVA 10KV的 高 压 电 直 接 供 电 ， 导 线 选 用3X50mm2+3X16mm2的 UGEFP 型高压线，高压线接头采用冷缩接头，每 500 米一个接头。除盾构机外其他部分供电利用目前已有的500KVA 变压器供电， 可以满足盾构区间供电要求。由于目前已有变压器离盾构井距离较近，直接采用低压95mm2YC电缆线接各用电设备，同时确保“三级供电二级保护”，“一机一闸”。7.2.3 安全用电措施1）安全用电技术措施（1）选用 TN-S 供电系统。（2）总配电箱与各分配电箱设备二级漏电保护。序号用电部位功率（KW ） 数量总功率备注1 充电机25 6 150 2 45T 龙门吊200 1 200 3 隧道照明40 1 40 4 10T 龙门吊50 1 50 5 通风机75 1 75 6 给排水水泵60 1 60 合计575 （3）配电箱需作重复接地。（4）根据施工场地的特殊性， 选择不同等级的安全电压为照明电源。（5）电气设备选择正确的防护措施。（6）电工持证上岗。2）安全用电组织措施（1）建立临时用电施工组织设计和安全用电技术措施的编制，审批制度。（2）建立技术交底制度。（3）建立安全检查，检测制度。（4）建立电气维修制度。（5）建立安全用电责任制。3）施工现场预防发生电气火灾措施（1）正确选择导线截面。（2）导线架空敷设式暗埋敷设其安全间距满足规范要求。（3）电气操作人员认真执行各规范。（4）配电室耐火等级大于三级，室内安全器具配齐。（5）施工现场严禁使用电炉， 室内不准使用功率大于100W 的灯泡，严禁使用床头灯。7.2.4 安装工艺和要求1）各施工变电所接地极制作安装，应配合土建工程施工。每隔5 ...
