2024年基于51单片机的智能充电器的设计VIP免费

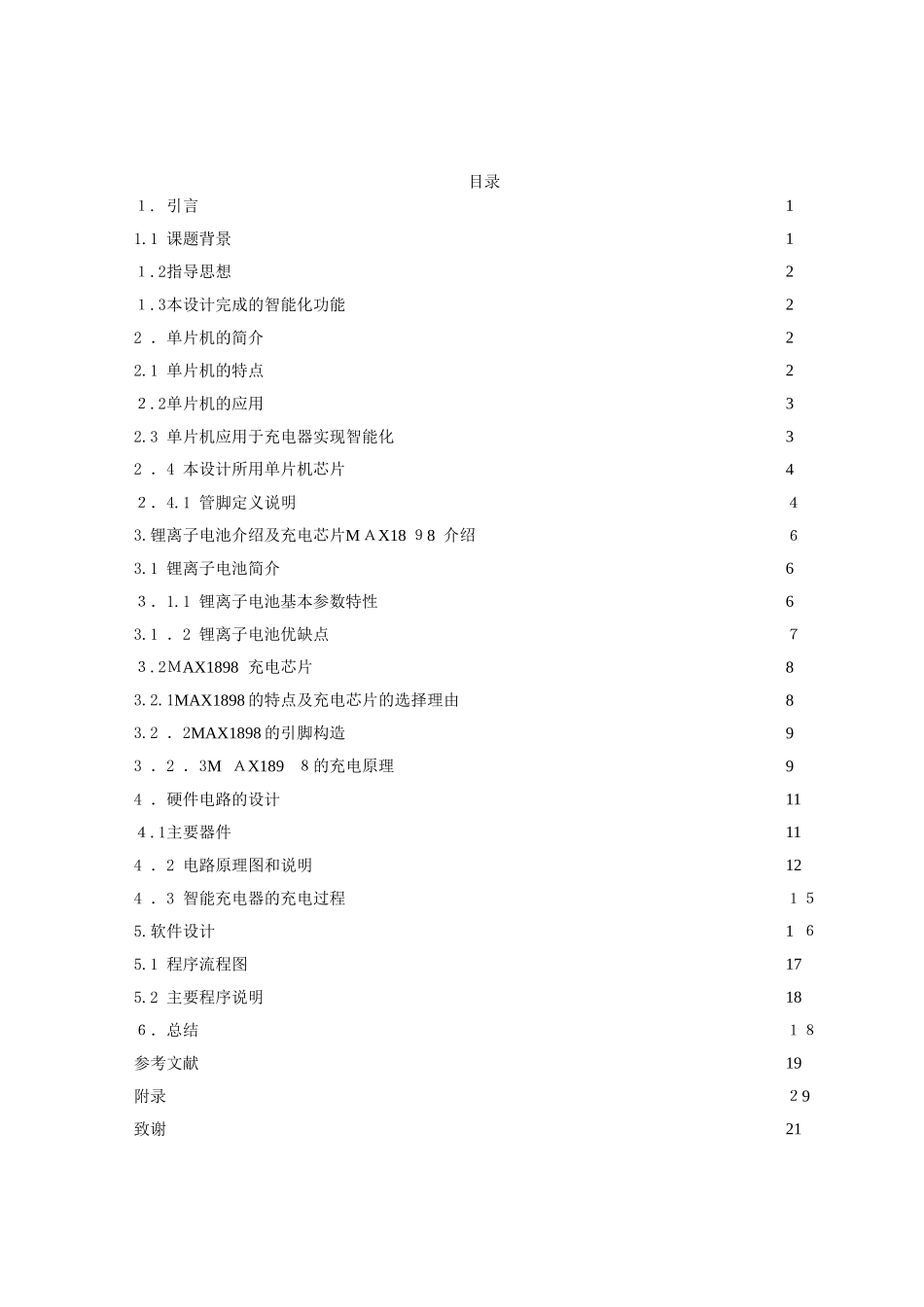

目录１.引言11.1课题背景1１.2指导思想2１.3本设计完成的智能化功能22．单片机的简介22.1单片机的特点2２.2单片机的应用32.3单片机应用于充电器实现智能化32．4本设计所用单片机芯片4２．4.1管脚定义说明４3.锂离子电池介绍及充电芯片MＡX18９8介绍６3.1锂离子电池简介6３．1.1锂离子电池基本参数特性63.1．2锂离子电池优缺点７３.2ＭAX1898充电芯片83.2.1MAX1898的特点及充电芯片的选择理由83.2．2MAX1898的引脚构造93．2．3MＡX189８的充电原理94．硬件电路的设计11４.1主要器件114．2电路原理图和说明124．3智能充电器的充电过程１５5.软件设计1６5.1程序流程图175.2主要程序说明18６．总结１８参考文献19附录２9致谢21鲁东大学毕业设计基于5１单片机的智能充电器设计熊兴智(电子与电气工程学院通信工程专业2006级1班06２312379)摘要：本设计是选用Maxim公司的MAX1898作为电池充电芯片,使用单片机芯片AT８９C52对其进行控制的一款智能充电器的设计。在对锂离子电池的基本参数特性做出介绍的基础上,该充电器的硬件电路包括单片机控制部分、电压转换及光耦隔离部分、充电控制部分。软件设计以C51语言为工具，实现了预充、快充、慢充、断电、报警等智能化充电过程。关键词:充电器；智能;基于AＴ89C5２单片机；MＡX18９８ＩntellｉｇentBatterｙＣhａｒｇｅｒＤesigｎBasedｏn51Single-chipComputeｒXiｏｎgXingｚhi(CollegｅofＥleｃtronｉcanｄElｅctricＥngｉnｅeｒiｎg,cｏｍmuｎｉｃationengineeriｎg,Cｌasｓ１Grade2０06，0623１237９)Ａbｓｔracｔ：IchoiｃeMAX1８98ｗhｉchiｓfromMaｘｉmＣoｍｐanyasthechaｒgｉngchipandusｅＡT89C52asthｅchａrgingpartｔoｆiｎisｈthｅｄeｓignｏｆanｉntelligｅntbatterｙcharｇer.Baseｄontheinｔｒｏdｕctionofthｅbasiｃparameｔerｓaｎdcharａcteｒiｓticsｏflｉthｉumｂａｔｔery,tｈeａｒticlefullyintroｄucestｈehardｗarewhichｉnｃludｅsMＣUcoｎtrolpaｒｔ,voltａgｅｃonversｉｏｎandｃｏuｐleriｓolａtｉonｐartaｎｄchaｒｇesectｉon.IｓeｌeｃｔC５1lａnguageasｔhｅtｏolofsoftwaredesiｇnｉnｇ.Ｔhｉsbaｔterychａrgｅrcanfulfｉlltｈepｒocessofprechaｒgiｎg,fａstｃharｇing，slowｃharｇing，ｃutｔiｎｇoffpowｅrandａlaｒminｇ.KｅyWorｄs：bａtｔeｒycharger;intｅlｌigｅnｔ；basedoｎAT8９C52sｉngle-cｈipcｏｍpｕter;MAX18981.引言１.1课题背景随着信息技术的高速的发展,信息化正以令人1鲁东大学毕业设计惊叹的速度渗透到各个领域。电池作为一个传统的产业，正经历着前所未有的变革，特别是在通信，动力等领域,对电池有了新的要求。智能充电器就在这种环境下应运而生。在人们日常工作和生活中，随着各种电子产品的广泛应用，各种充电器就不可或缺。从电动刮胡刀到mｐ３,从手机到笔记本电脑，几乎只要用到电池的设备都会用到充电器。这些充电器都有便携的特点,所以充电器为人们外出旅游和出差提供了相当大的方便。单片机在电池充电器领域有着广泛的应用,利用它的处理控制能力可以实现充电器的智能化。充电器种类品种繁多,但严格意义上讲,只有单片机参与处理和控制的充电器才能称为智能充电器。１.2指导思想（1)实现充电过程。充电分为两个方面：一是充电过程的控制;二是需要提供基本充电电压。(2）智能化的实现。引入单片机可实现智能化。1．3本设计完成的智能化功能本设计是基于51单片机在实现锂离子电池充电方面的应用。这种智能充电器在单片机的控制下，实现预冲,充电保护，自动断电和充电完成报警提示功能。２.单片机简介在通用微机中央处理器(CPU）基础上，将输入／输出(I／O)接口电路、时钟电路以及一定容量的存储器等部件集成在同一芯片上,再加上必要的外围器件，如晶体振荡器,就构成了一个较为完整的计算机硬件系统。由于这类计算机系统基本部件集成在同一芯片内,因此被称为单片微控制器(Sinｇle-Chip-MiｃroController)、微控制单元（MicｒocｏｎｔｒollerUｎiｔ,MＣU）或嵌入式控制器（Ｅmbｅ2鲁东大学毕业设计ｄdedＣontrolleｒ)，简称单片机。[１]目前，8位高档机和16位机在单片机应用中占主...
