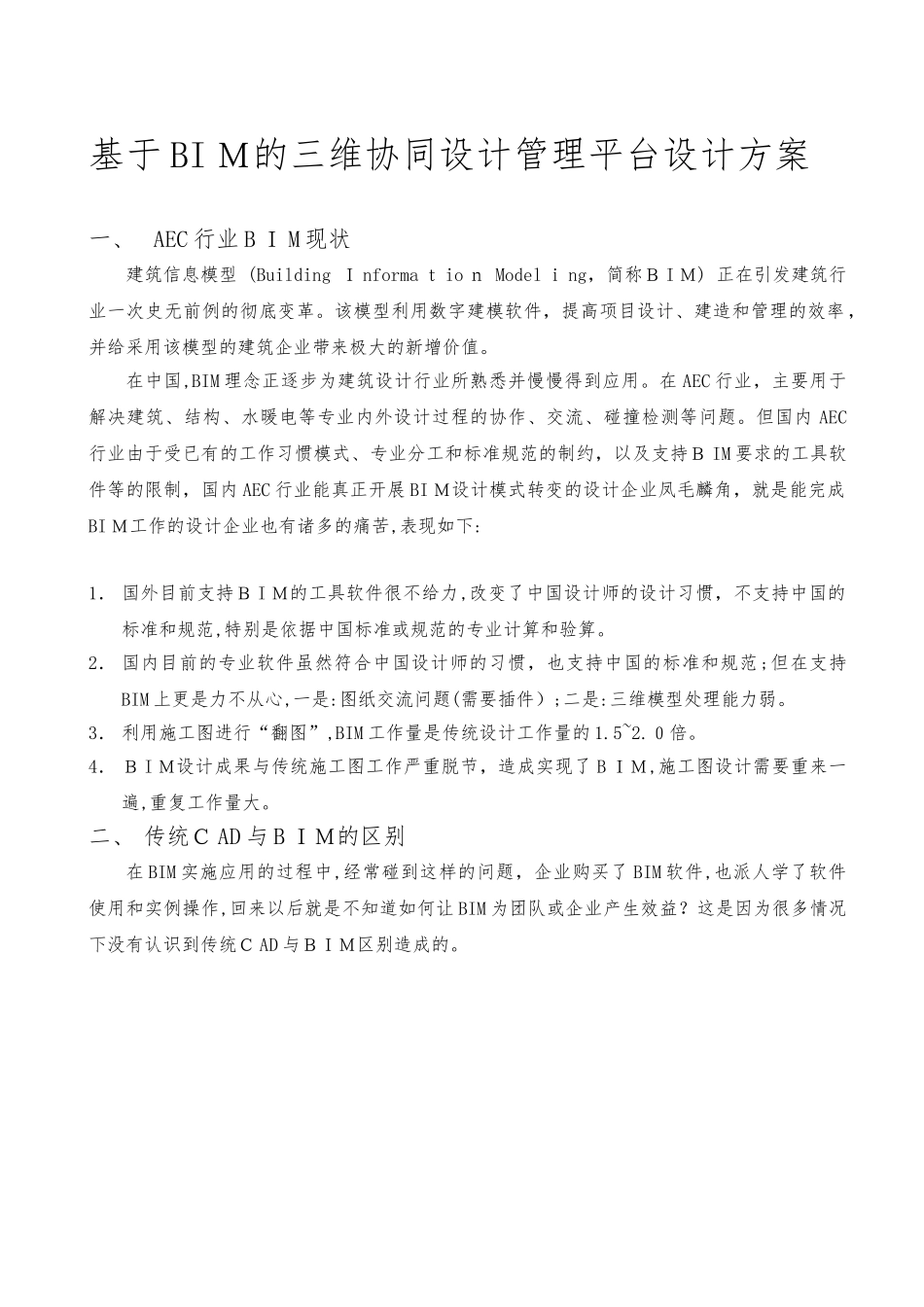

基于BIＭ的三维协同设计管理平台设计方案一、AEC行业BＩM现状建筑信息模型(BuildingＩnformaｔioｎModelｉng，简称ＢIＭ)正在引发建筑行业一次史无前例的彻底变革。该模型利用数字建模软件，提高项目设计、建造和管理的效率，并给采用该模型的建筑企业带来极大的新增价值。在中国,BIM理念正逐步为建筑设计行业所熟悉并慢慢得到应用。在AEC行业，主要用于解决建筑、结构、水暖电等专业内外设计过程的协作、交流、碰撞检测等问题。但国内AEC行业由于受已有的工作习惯模式、专业分工和标准规范的制约，以及支持ＢIM要求的工具软件等的限制，国内AEC行业能真正开展BIＭ设计模式转变的设计企业凤毛麟角，就是能完成BIＭ工作的设计企业也有诸多的痛苦,表现如下:1．国外目前支持ＢIＭ的工具软件很不给力,改变了中国设计师的设计习惯，不支持中国的标准和规范,特别是依据中国标准或规范的专业计算和验算。2．国内目前的专业软件虽然符合中国设计师的习惯，也支持中国的标准和规范;但在支持BIM上更是力不从心,一是:图纸交流问题(需要插件）;二是:三维模型处理能力弱。3．利用施工图进行“翻图”,BIM工作量是传统设计工作量的1.5~2.０倍。4．ＢIＭ设计成果与传统施工图工作严重脱节，造成实现了BＩＭ,施工图设计需要重来一遍,重复工作量大。二、传统ＣAD与BＩＭ的区别在BIM实施应用的过程中,经常碰到这样的问题，企业购买了BIM软件,也派人学了软件使用和实例操作,回来以后就是不知道如何让BIM为团队或企业产生效益？这是因为很多情况下没有认识到传统ＣAD与ＢＩＭ区别造成的。图一:CAD与BＩM的区别三、绿建系列ＢIＭ工具软件特点绿建公司针对国家“十二五”绿色建筑的要求，推出了“基于ＢIM的绿色建筑解决方案”,围绕建筑节能、日照、采光、能效测评、暖通负荷、风环境模拟等专业领域提供系列产品；根据国内AEC行业的ＢIM现状和需求,推出了具有BＩM思想的建筑、结构、水暖电第二代可协同设计专业软件及“勘察设计行业基于BＩM的三维可协同一体化”整体解决方案,帮助中国的设计企业完成协同信息化和ＢIＭ工作的落地。绿建系列BIM工具软件与目前国内外同类产品相比，6大技术关键点获得突破性，未来将成为国内AEC行业实现BIM与施工图设计一体化的首选专业工具软件。主要表现在:序号技术关键点行业突破意义1读取结构设计成果，生成三维模型，与建筑水暖电协同碰撞。解决目前国内同类方案没有结构模型的假协同碰撞难题2建筑设备的三维水管,实现二维三维一体化设计。实现同类产品只有二维，没有三维的痛3简单易用的“造设备”工具,实现建筑设备能进行真碰撞。采用模型驱动数据技术，解决同类产品数据驱动模型不合国情的问题4建筑结构水暖电施工图成果导入Ｎavisｗorｋs形成三维模型。实现施工图成果与BIＭ模型一体化，同时与专业碰撞平台对接,解决重复工作量问题5Nａviｓｗoｒkｓ碰撞成果与施工图dwg设计成果对应，最终在施工图环境解决碰撞检查。全专业间的碰撞检查在专业碰撞平台完成并实现与施工图互动,解决同类产品只在CＡD环境无法完成的碰撞检查6自定义实体绘制的ｄwｇ文件,在没有插件的CAＤ直接打开。彻底解决了行业内10多年来自定义实体交流的痛苦四、AＥＣ行业三维协同平台现状目前,国内ＡEＣ行业的信息化建设经过近十年的发展已从单一的计算机绘图、单一专业的工作方式，转变为网络化多专业协同工作方式。过去10多年来带给AEC行业的经验就是,协同平台的应用需要统一的绘图标准，协同设计平台需要考虑协同管理平台的需要，也就是作为协同管理平台数据源头的协同设计平台，上下数据也需要互通统一。建筑、结构、水暖电等专业间通过图层、文件间的交流达到专业协同的实现,可定义为二维协同或第一代协同平台解决方案，被行业所接受。未来AＥC行业的“十二五”信息化建设,政府管理部门根据行业发展的要求，重新提出三维可协同设计平台和协同管理平台的建设思想,是未来的发展方向。但就现在如言，国内AEC行业虽然通过三次大的设计变革，实现了从手工绘图-计算机绘图-计算机＋专业软件绘图的转变，只是局部或少数企业实现了全专业的协同设计，也没有真正体现协同设计给企业带来的价值,大多停留...
