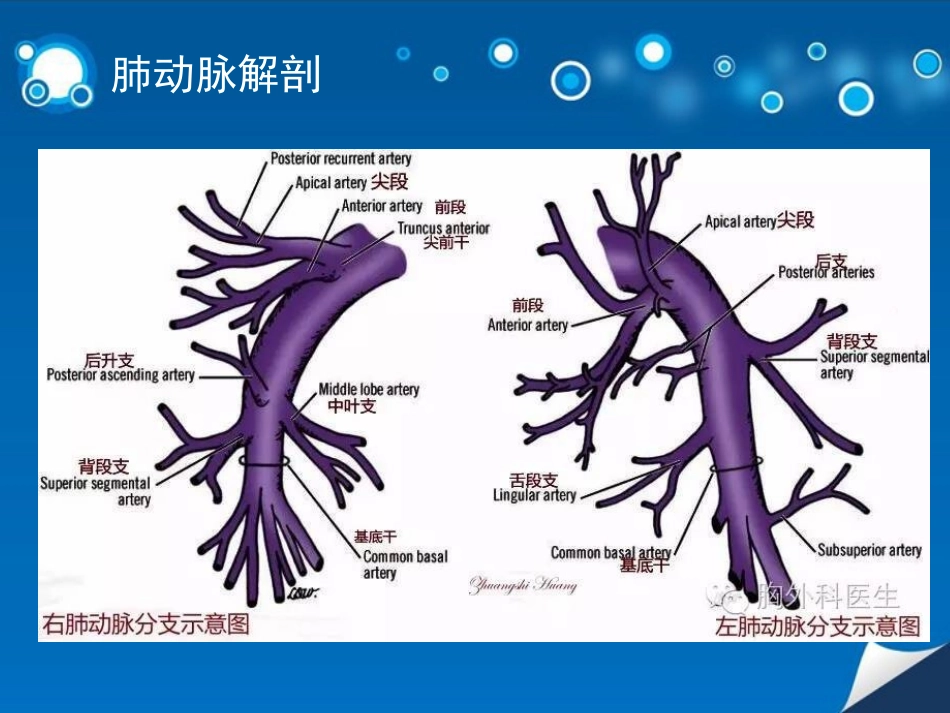

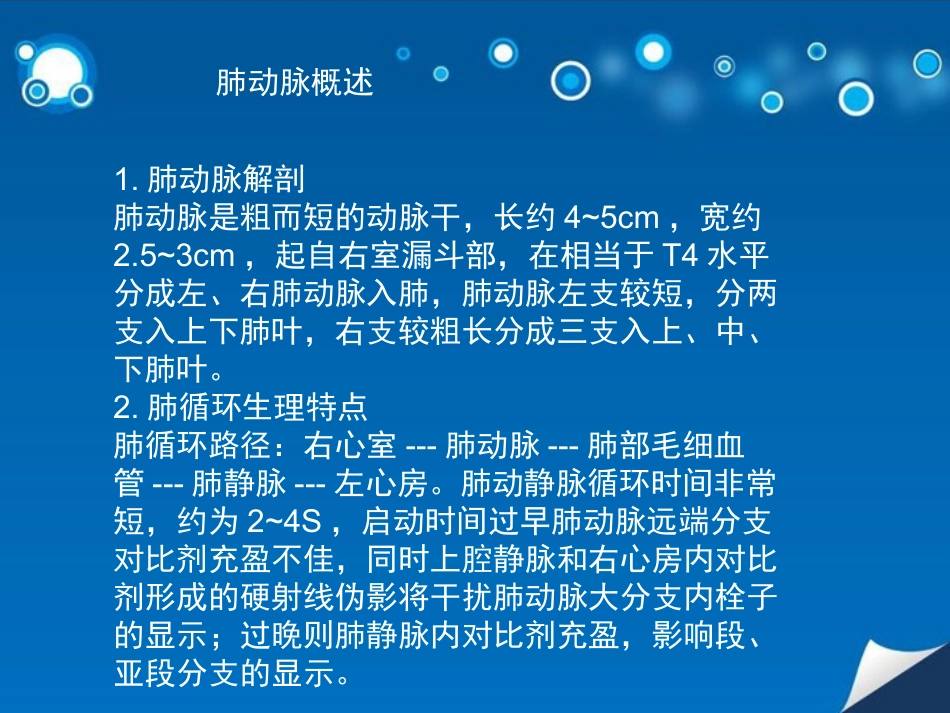

肺动脉CT造影技术肺动脉概述1.肺动脉解剖肺动脉是粗而短的动脉干，长约4~5cm，宽约2.5~3cm，起自右室漏斗部，在相当于T4水平分成左、右肺动脉入肺，肺动脉左支较短，分两支入上下肺叶，右支较粗长分成三支入上、中、下肺叶。2.肺循环生理特点肺循环路径：右心室---肺动脉---肺部毛细血管---肺静脉---左心房。肺动静脉循环时间非常短，约为2~4S，启动时间过早肺动脉远端分支对比剂充盈不佳，同时上腔静脉和右心房内对比剂形成的硬射线伪影将干扰肺动脉大分支内栓子的显示；过晚则肺静脉内对比剂充盈，影响段、亚段分支的显示。肺动脉解剖右肺动脉解剖右肺动脉干较长，首先发出尖前干，此支向远心端再发出尖段（A1）和前段（A3）右肺动脉解剖右肺中叶动脉分别发出外侧段（A4）、内侧段（A5）右肺动脉解剖右肺下叶动脉在与中叶动脉相对应的远侧，向后方发出下叶背段支（A6），此后肺动脉称之为“基底干动脉”，向远心端继续发出前内基底段（A7-8）、后外基底段（A9-10）左肺动脉解剖左肺动脉干相对较短，首先发出前段支（A3），此支在血管组织内包裹，继续向下方发出尖段（A1+A2）左肺动脉解剖肺段动脉在叶间裂于后段动脉水平发出一支向后上、一支向前下的血管分支，分别为下叶背段（A6）和舌段动脉（A4+5）左肺动脉解剖左肺动脉经叶间裂继续往下形成下叶的基底干动脉，向远心端继续发出前内基底段（A7-8）、后外基底段（A9-10）肺动脉CT血管造影扫描要点1.扫描速度越快越好。2.触发时机应准确无误，确保肺动脉中对比剂浓度在峰值期完成扫描。3.扫描层厚必须最薄。4.图像后处理要求多种方法相结合，多角度进行肺动脉重建。肺动脉CT血管造影基本扫描参数及相关•肺动脉CT血管造影适应症和禁忌症1.适应症：肺动脉栓塞、肺动静脉瘘、肺动脉隔离症等2.禁忌症：碘过敏试验阳性、严重肾功能不全、糖尿病服用二甲双胍（甲福明、格华止）患者、甲亢及妊娠患者。•对比剂：320mgl/ml~370mgl/ml•注射速率：3.5~4.5ml/s,根据患者情况可提高至5.0ml/s肺动脉CT血管造影基本扫描参数及相关•扫描范围：主动脉弓上1cm至肋膈角水平，包括肺动脉主干，并至少包括其一级及二级分支•扫描方向：足~头（减小上腔静脉伪影）•扫描参数：能谱扫描，机架旋转时间0.6s/r,螺距1.375,管电流360mA,层厚和间隔均为5mm,电压行高低能量(70和140kVp)瞬时(<0.5ms)切换。肺动脉CT血管造影技术方法1智能跟踪法2小剂量测试法3经验值法肺动脉CT血管造影技术方法及分析•智能跟踪法1.扫描正位定位片2.打开“智能跟踪”，将扫描层面选择为主肺动脉水平(气管分叉下方1~2cm)处，阈值50HU，扫描间隔1S，监测上腔静脉，监测后最短延迟时间5.7，当达到阈值后启动扫描。3.用药方案：A：3.5~4.5ml/s，40~60mlB：3.5~4.5ml/s，40ml肺动脉CT血管造影技术方法及分析•智能跟踪法分析：•优势：1.扫描步骤简便，易于掌握。2.患者受照射计量小3.患者注射对比剂用量小。•不足：1.受患者心率限制，患者快速心率，循环加快，上腔静脉亮度猛增，错过肺动脉显影的最佳时间。肺动脉CT血管造影技术方法及分析•智能跟踪法分析：•不足：2.扫描时间不确定性，主要是启动扫描后要延迟一段时间（扫描床移动到预扫描层面+球管达到预定转速），错过了肺动脉显影的最佳时机，图像质量不能保证，会造成肺静脉干扰，影响段、亚段肺动脉的良好显示，对诊断造成影响。肺动脉CT血管造影技术方法及分析•小剂量测试法1.扫描正位定位片2.选取主肺动脉层面做小剂量测试，即以与大剂量注射时相同的速度注射对比剂15~20ml，并跟与20ml盐水冲管，注射开始后6S起在主肺动脉同一层面以1S的间隔时间作监测扫描，观察峰值，峰值过后，停止扫描。选取“Measurement”菜单中的“MIROI”键，在主肺动脉上划定一个圆形感兴趣，确定后出现一副“时间~密度曲线”。肺动脉CT血管造影技术方法及分析如图所示：确定造影剂的峰值时间为2*3+6（2*X+6）因此延迟时间为12S。然后以相同速率注射对比剂进行扫描。小剂量试验：A：3.5~4.5ml/s15~20mlB：4.5ml/s20ml正式扫描：A：3.5~4.5ml/s，40~60mlB：3.5~4.5ml/s，40ml肺动脉CT血管造影技术方法及分析•小剂量测试法分析•优势：1....
