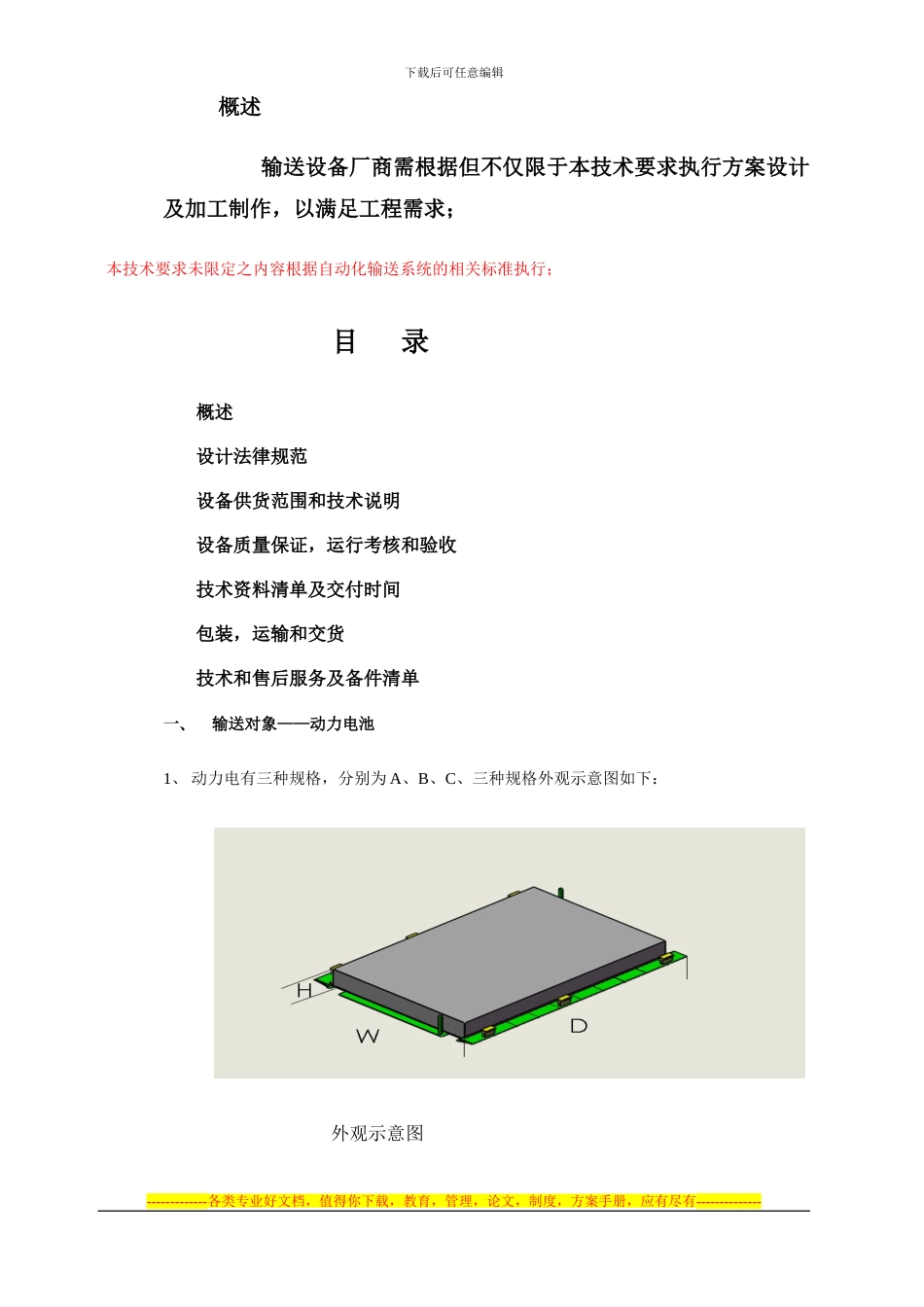

下载后可任意编辑输送设备技术要求编 制: 李 亚 轩 编制时间: 2024 年 4 月 15 日-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑概述输送设备厂商需根据但不仅限于本技术要求执行方案设计及加工制作,以满足工程需求;本技术要求未限定之内容根据自动化输送系统的相关标准执行;目 录概述 设计法律规范 设备供货范围和技术说明设备质量保证,运行考核和验收 技术资料清单及交付时间 包装,运输和交货技术和售后服务及备件清单一、输送对象——动力电池1、 动力电有三种规格,分别为 A、B、C、三种规格外观示意图如下: 外观示意图-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑2、 说明三种规格 W 方向均为 1100mm;三种规格 H 方向均为 145mm;(定位销达到 165)三种规格 D 方向分别为 1540mm,1690mm,1790mm;最大重量 380KG;详细请参见附件电池 CAD 图纸;一、 上层输送系统布局图 设备供货范围技术说明 1、链条输送机 尺寸 : L 2100×1035×1600 (以详细设计为准);数量:1 台-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑形式:无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌;电机品牌:SEW;输送速度:12m/min;噪音:不大于 70db;图号:2、顶升台 尺寸:以堆垛机货叉接口及输送机细节设计为准 数量:1 台结构形式:电动驱动、主体为碳钢镀锌电机品牌:SEW噪音:不大于 70db图号:3、链条输送机 尺寸 : L 2700×W1035×H1600 (以详细设计为准)数量:1 台形式:无给油链条传动、工业铝材机身、腿架碳钢喷塑、调高地脚镀锌、电机品牌:SEW输送速度:12m/min-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑噪音:不大于 70db图号:4、除尘吸灰设备尺寸:以输送机细节设计配合为准数量:1 台结构形式:刮板、反向清理毛刷、积尘盘、吸尘器、框架为铝型材、盖板为 5mm 的茶色有机玻璃电机品牌:SEW图号:5、顶升台 尺寸:以堆垛机货叉接口及输送机细节设计为准 数量:1 台结构形式:电动驱动、...
