粉体的密度及流动性VIP免费

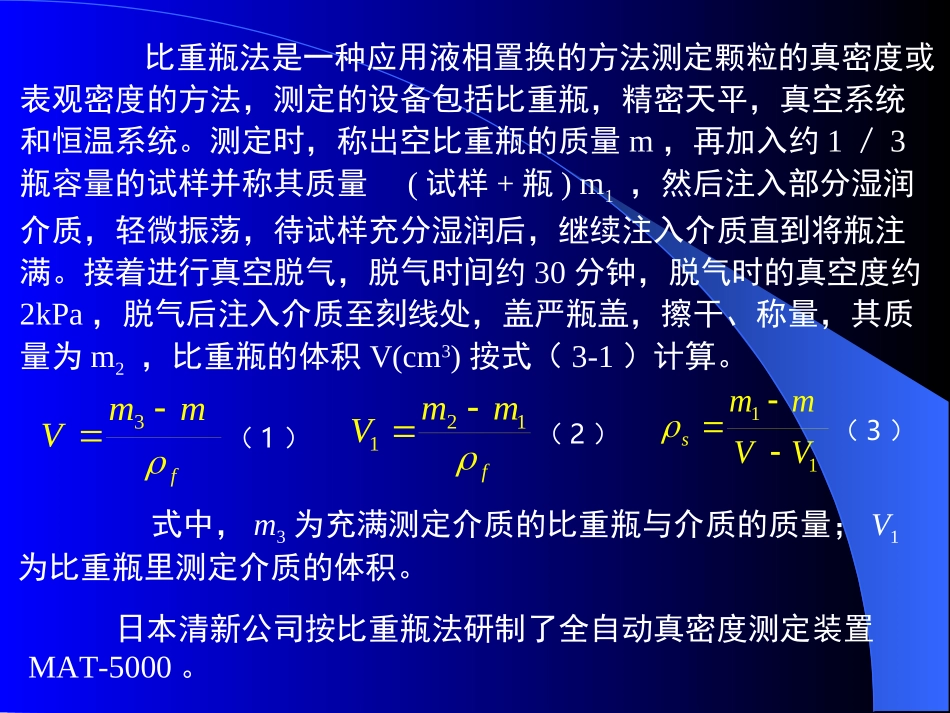

粉体的密度及流动性真密度和表观密度的测量真密度的颗粒体积不包括颗粒的内外孔，所以测定有孔颗粒的真密度时需将颗粒充分磨细，直到颗粒不存在内孔时为止。表观密度中颗粒的体积指不包括颗粒的外孔，所以测定时不用将颗粒磨细。真密度与表观密度通常可采用比重瓶法进行测量。图1比重瓶和真密度测定的真空系统比重瓶法是一种应用液相置换的方法测定颗粒的真密度或表观密度的方法，测定的设备包括比重瓶，精密天平，真空系统和恒温系统。测定时，称出空比重瓶的质量m，再加入约1／3瓶容量的试样并称其质量(试样+瓶)m1，然后注入部分湿润介质，轻微振荡，待试样充分湿润后，继续注入介质直到将瓶注满。接着进行真空脱气，脱气时间约30分钟，脱气时的真空度约2kPa，脱气后注入介质至刻线处，盖严瓶盖，擦干、称量，其质量为m2，比重瓶的体积V(cm3)按式（3-1）计算。fmmV3（1）fmmV12111VVmms（2）式中，m3为充满测定介质的比重瓶与介质的质量；V1为比重瓶里测定介质的体积。（3）日本清新公司按比重瓶法研制了全自动真密度测定装置MAT-5000。MAT－7000真比重测量仪图2松装密度和振实密度测定示意松装密度和振实密度的测量松装密度值因测量容器形状与大小随充填方法的变化而变化。根据特定目的，测定容器和充填方法必须保持一致。图2为漏斗法测定松装密度的装置。测定时，将适当的待测颗粒倒入漏斗中，启开漏斗底部小孔，让颗粒自由通过小孔进入25±0·05cm3容积的圆柱杯中，直至颗粒从杯子溢出。然后用非磁性的直尺水平刮去多余颗粒，称出杯子及颗粒的质量m。颗粒的松装密度为)/(253cmgmVmb测定振实密度时，将定量的颗粒装在振动容器中，在规定条件下进行振动，直到颗粒在容器中的体积不再减少，测定颗粒的振实体积。然后用颗粒的质量除以所测的体积即得到颗粒的振实密度。振动装置由凸轮起振，振幅为3mm，频率为每分钟250±15次，振动时间为12min。松装密度和振实密度的测量图2松装密度和振实密度测定示意MT1001多功能粉体物性分析仪粉体的流动特性散体即使处于静止状态，也是一种两相并存的体系。如果将散体从一容器注入另一容器中，不仅会出现固体颗粒的交换，同时也会伴随有颗粒间隙中流体的交换。此外，散体中颗粒之间以及颗粒同边界表面的摩擦将会产生一些特殊的现象，这些对设计散体加工设备，将是十分重要的。下面将分别讨论几个常见的特性角与散体的流动性。1、休止角(安息角)angleofrepose散体堆积层的自由表面在静止平衡状态下，与水平面形成的最大角度称为休止角。散体的表面位置是散体处理设备中的重要性质，也可用来衡量散体的流动。休止角的类型：⑴注入法；⑵排出法。一、特性角汽车斗倒沙子搅拌机中沙石混合存储粮食的各种料仓结构表示散体内部颗粒层间的摩擦特性。如考虑散体内部的某一点，则四周散体对该点将产生产力作用。现假定取通过该点的任一平面，求出作用于该面上的垂直应力σ与切线应力τ之间的关系，则在极限平衡状态下，多数散体存在如下关系：2、内摩擦角angleofinternalfrictionCtan式中：C为附着力；α为内摩擦角；tanα为摩擦系数。测量内摩擦角的几种方法如下：仓流法；圆棒张力法；活塞法；腾涌法等内摩擦角测量方法3、壁摩擦角angleofwallfriction它表示散体与器壁之间的摩擦特征，其正切值为壁摩擦系数。在研究料斗内散体流动时，将考虑壁摩擦特性。壁摩擦角一般是在剪切测试仪中进行测量。此时，将其下部散体层换成与所测固体器壁相同材料的平板，即可以进行测。壁摩擦角测定方法滑动角代表散体与倾料固体表面的摩擦特性。此角在研究捕集于旋风分离器或料斗中的颗粒沿器壁下降摩擦时将用到，但是散体几乎不会一次全部降落，滑动角值的范围相当宽，因此需求出滑落的散体量与滑动角之间的关系。滑动角的测量是将载有散体的平板逐渐倾斜，当散体开始滑动时，平板与水平面间的夹角即滑动角。4、滑动角angleoflide滑动角测量方法散体的流动性是指在既定条件下，决定散体流动能力的特性。因此，与其他颗粒的物理性质，如粒度、密度等相比，其定义更为模糊。散体的流动性休止角与流动性的关系1、休止角...
