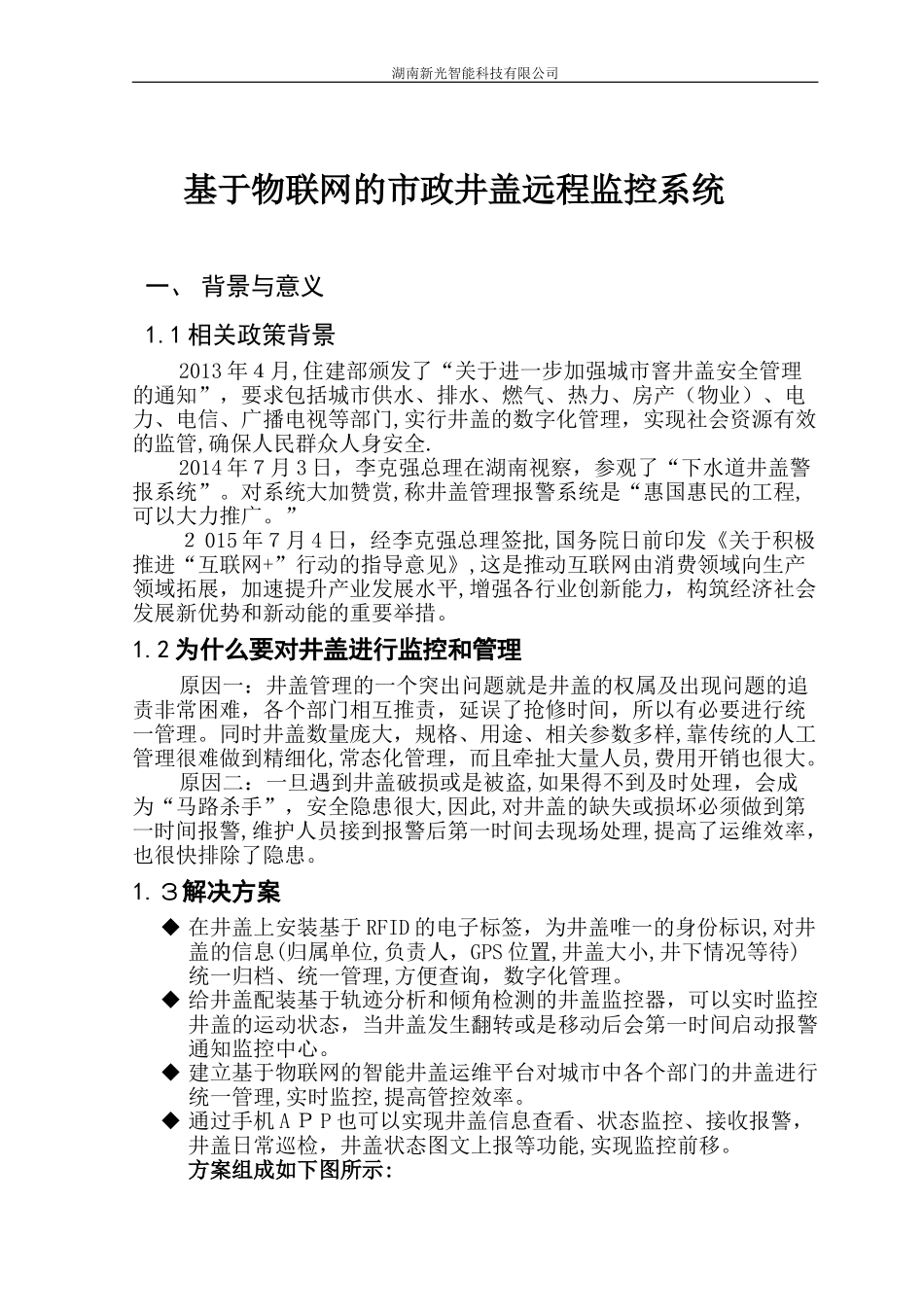

湖南新光智能科技有限公司基于物联网的市政井盖远程监控系统一、背景与意义1.1相关政策背景2013年４月,住建部颁发了“关于进一步加强城市窨井盖安全管理的通知”，要求包括城市供水、排水、燃气、热力、房产（物业）、电力、电信、广播电视等部门,实行井盖的数字化管理，实现社会资源有效的监管,确保人民群众人身安全.2014年７月3日，李克强总理在湖南视察，参观了“下水道井盖警报系统”。对系统大加赞赏,称井盖管理报警系统是“惠国惠民的工程,可以大力推广。”２015年７月4日，经李克强总理签批,国务院日前印发《关于积极推进“互联网+”行动的指导意见》,这是推动互联网由消费领域向生产领域拓展，加速提升产业发展水平,增强各行业创新能力，构筑经济社会发展新优势和新动能的重要举措。1.2为什么要对井盖进行监控和管理原因一：井盖管理的一个突出问题就是井盖的权属及出现问题的追责非常困难，各个部门相互推责，延误了抢修时间，所以有必要进行统一管理。同时井盖数量庞大，规格、用途、相关参数多样,靠传统的人工管理很难做到精细化,常态化管理，而且牵扯大量人员,费用开销也很大。原因二：一旦遇到井盖破损或是被盗,如果得不到及时处理，会成为“马路杀手”，安全隐患很大,因此,对井盖的缺失或损坏必须做到第一时间报警,维护人员接到报警后第一时间去现场处理,提高了运维效率，也很快排除了隐患。1.３解决方案在井盖上安装基于RFID的电子标签，为井盖唯一的身份标识,对井盖的信息(归属单位,负责人，GPS位置,井盖大小,井下情况等待)统一归档、统一管理,方便查询，数字化管理。给井盖配装基于轨迹分析和倾角检测的井盖监控器，可以实时监控井盖的运动状态，当井盖发生翻转或是移动后会第一时间启动报警通知监控中心。建立基于物联网的智能井盖运维平台对城市中各个部门的井盖进行统一管理,实时监控,提高管控效率。通过手机AＰP也可以实现井盖信息查看、状态监控、接收报警，井盖日常巡检，井盖状态图文上报等功能,实现监控前移。方案组成如下图所示:二、基于物联网的井盖监控系统总体设计2.1系统总体方案设计针对井盖监控系统存在的管理难,自动化程度低等一系列问题,提出了一种基于物联网的井盖监控系统方案，采用无线物联网技术，解决了传统监控方式的局限性，提高了井盖状态数据管理的自动化和智能化程度。系统采用物联网模式，很好的解决了井盖状态数据采集、存储和分析。从技术架构上来看,分为三层:感知层、网络层和应用层。感知层由井盖监控器、RＦIＤ标签和读写器（手持式ＰDA)组成。感知层的作用相当于人的眼耳鼻喉和皮肤等神经末梢,它是物联网识别物体、采集信息的来源,其主要功能是识别物体,采集信息。网络层由各种私有网络、互联网、有线和无线通信网、网络管理系统和云计算平台等组成,相当于人的神经中枢和大脑，负责传递和处理感知层获取的信息。应用层是物联网和用户(包括人、组织和其他系统）的接口,它与行业需求结合，实现物联网的智能应用。系统框架如下图所示：2２.2系统组成和技术指标要求2．2.1井盖监控器井盖监控器实时监测井盖的倾角和运动轨迹,井盖异常开启后及时上报监控平台，通知相关人员立即处理。监控器的安装：监控器性能指标:通过螺丝固定在智能井盖内侧,安装方便，适应路面绝大部分的井盖的智能化改造。通过监测井盖的翻转倾角和运动轨迹分析来判断井盖是否为异常打开，一旦判断异常，马上发送告警信息到后台。3先进的轨迹分析算法（发明专利）保证了井盖状态的准确判断,大型车辆碾压致井盖震动时不会误发报警。整体误报率低于千分之二。低功耗设计，正常工作情况下的定时向后台发送(短信或GPRＳ)状态信息(剩余电压、设备编号、信号强度等）、不更换电池的情况下，可以发送１2０0次，待机工作时间不少于3年。支持蓝牙通讯,可以通过手机ＡＰP进行设防解防,参数配置。独有的井下溢水报警功能。支持市场上所有的井盖监控平台或数字城管平台接入。支持GＰRS(ＳIM,ＣDMA)。支持NB-ＩoT低功耗广域网部署。外观密封，耐腐蚀,耐磨,耐压，抗震,防水等级IP68。工作环境温度-20℃--６0℃。井盖监控器优势:2.2．２无源ＲF...
