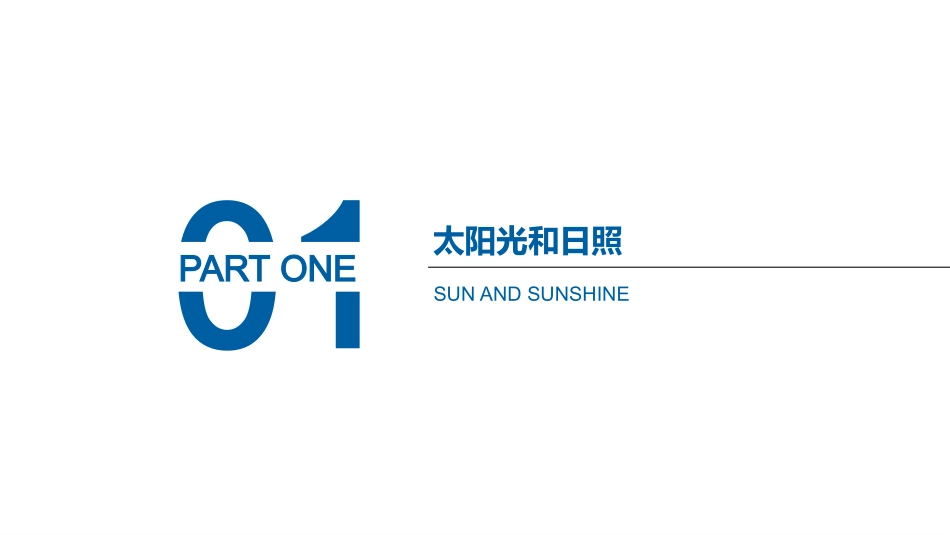

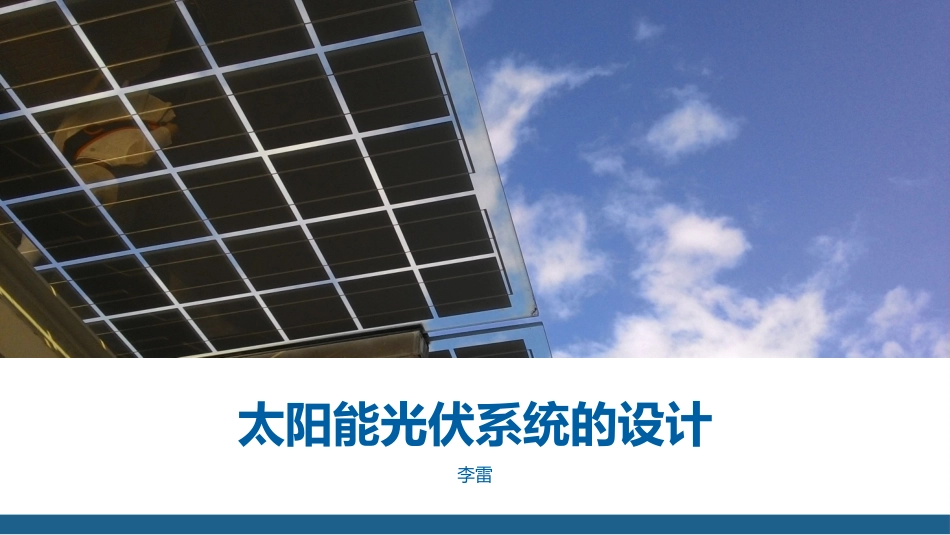

太阳能光伏系统的设计李雷目录01020304光伏系统的工程实例列举了实际工程中的计算发电量的计算发电量计算步骤、实例以及阴影对发电量的影响常用光伏系统的设计分布式斜面屋顶光伏系统的设计以及地面或平顶房屋光伏系统的设计太阳光和日照太阳方位角、赤纬与太阳辐射01太阳光和日照SUNANDSUNSHINEPARTONE1.1太阳的基本物理常识O𝜃h铅直北南西东太阳方位角太阳方位角即太阳所在的方位，指太阳光线在地平面上的投影与当地经线的夹角，可近似地看作是竖立在地面上的直线在阳光下的阴影与正南方的夹角。。太阳赤纬太阳赤纬，是地球赤道平面与太阳和地球中心的连线之间的夹角。时角太阳时角是指日面中心的时角，即从观测点天球子午圈沿天赤道量至太阳所在时圈的角距离。太阳辐射总量太阳辐射总量是指在特定时间内水平面上太阳辐射的累计值，常用的统计值有日总量，月总量，年总量。1.2我国年平均总辐射量示意图资源一般带全年辐射量在4200MJ/m2以下。资源最丰富带全年辐射量在6700~8370MJ/m2。相当于230kg标准煤燃烧所发出的热量。资源很丰富带全年辐射量在5400～6700MJ/m2，相当于180～230kg标准煤燃烧所发出的热量。资源较丰富带全年辐射量在4200～5400MJ/m2。相当于140～180kg标准煤燃烧所发出的热量。ⅠⅡⅢⅣⅠⅢⅣⅡ02发电量的计算CALCULATIONOFPOWERGENERATIONPARTTWO2.1发电量计算的方式国标光伏发电站年平均发电量EpEp=HA×PAZ×KHA——为水平面太阳能年总辐照量（kW·h/m2）Ep——为上网发电量（kW·h）PAZ——系统安装容量（kW）K——为综合效率系数标准日照小时数——安装容量计算方法Ep=H×P×K1P——为系统安装容量（kW）；H——为当地标准日照小时数（h）；K1——为系统综合效率（取值75%~85%）。组件面积——辐射量计算方法Ep=HA×S×K1×K2HA——为倾斜面太阳能总辐照量（kW·h/m2）S——为组件面积总和（m2）K1——组件转换效率K2——为系统综合效率经验系数法Ep=P×K1P——为系统安装容量（kW）；K1——为经验系数（取值根据当地日照情况，一般取值0.9~1.8）。标准法组件面积法标准日小时法经验系数法计算过程1000×5199×0.28①×0.81.64×0.992×4000×5199×0.28×0.154×0.85199×0.28×1000×0.81000000×1.15计算结果1164576度1167089度1164576度1150000度备注组件效率=组件标称功率/组件面积×1000W/m2×100%注①：单位转换经验系数以山东省某地的1MWp屋顶项目为例。项目使用250W组件4000块，组件尺寸1640*992mm，采用10KV电压等级并网。当地水平太阳辐射量为5199MJ·m-2，系统效率按80%计算。那么四种计算方法最终结果如下表：通过上述计算可以发现，标准法和标准日照小时法的得数是相同的，因为标准日照小时数的概念是这样定义的：辐照总量折算成在1000W/㎡的辐照下折算出的小时数，在数值上等于单位转换后的辐照量值。一般情况下，现场估算都是采用经验系数法，组织书面材料时，采用其他三种方法都可以。2.2发电量计算实例03常用光伏系统的设计DESIGNOFCOMMONLYUSEDPHOTOVOLTAICSYSTEMPARTTHREE3.1从设计到施工的流程现场调查现场调查主要涉及与用户协商，建筑物调查，电气设备的调查以及作业环境的调查；包括发电输出功率，安装场地，预算，时间，设计，买电合同内容，障碍物等内容。签订合同以及办理各种手续协商充分的基础上与用户签订承包合同等一系列手续。设计主要包括太阳能电池阵列的安装设计，太阳能电池组件的计算，发电量的计算，设备的选择等方面。完成最后将完成的PV系统验收并交给用户使用。施工施工时需按照施工图进行施工，但在新建房屋的场合，需结合住宅建设的进程调整PV系统的安装进程。0102独立光伏发电系统并网光伏发电系统独立式光伏发电系统是通过控制器直接将太阳能电池转换的电能储存在蓄电池中供负载使用。并网型太阳能光伏发电将转化的电能经逆变器、汇流箱进入并网柜最后并入电网。3.2太阳能发电系统的种类3.3屋顶的形状与阵列角度关于屋顶的倾斜度，房屋屋顶的倾斜角一般都在15°~45°之间，在太阳能电池阵列的最佳倾角±15°的范围内，得到的年间累计日照量比最佳值低大约10%。关于屋顶的方位（太阳能电池组件的安装方位），...
