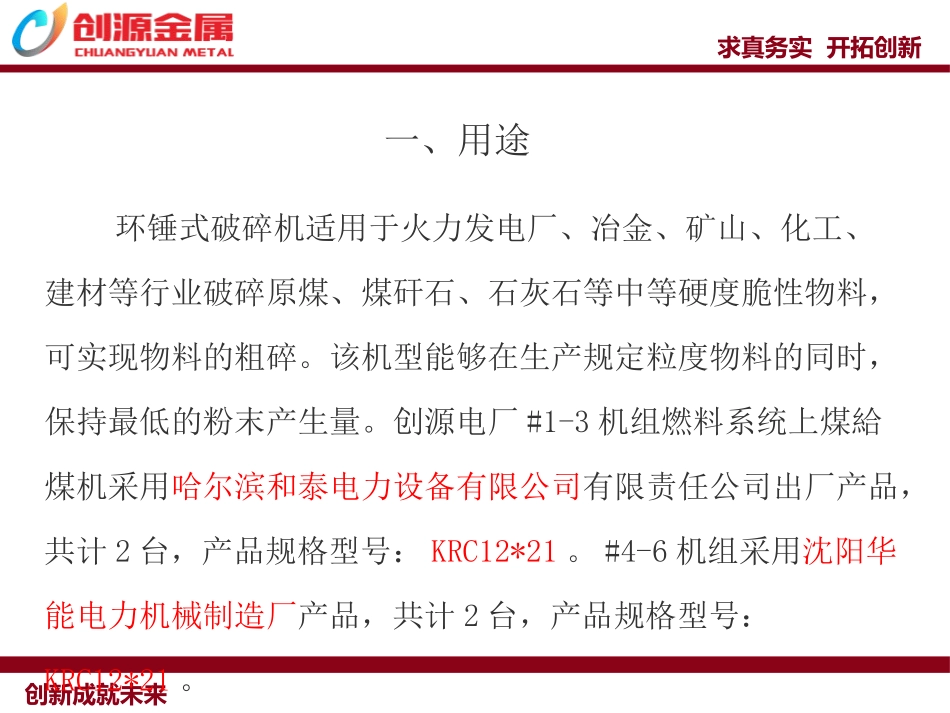

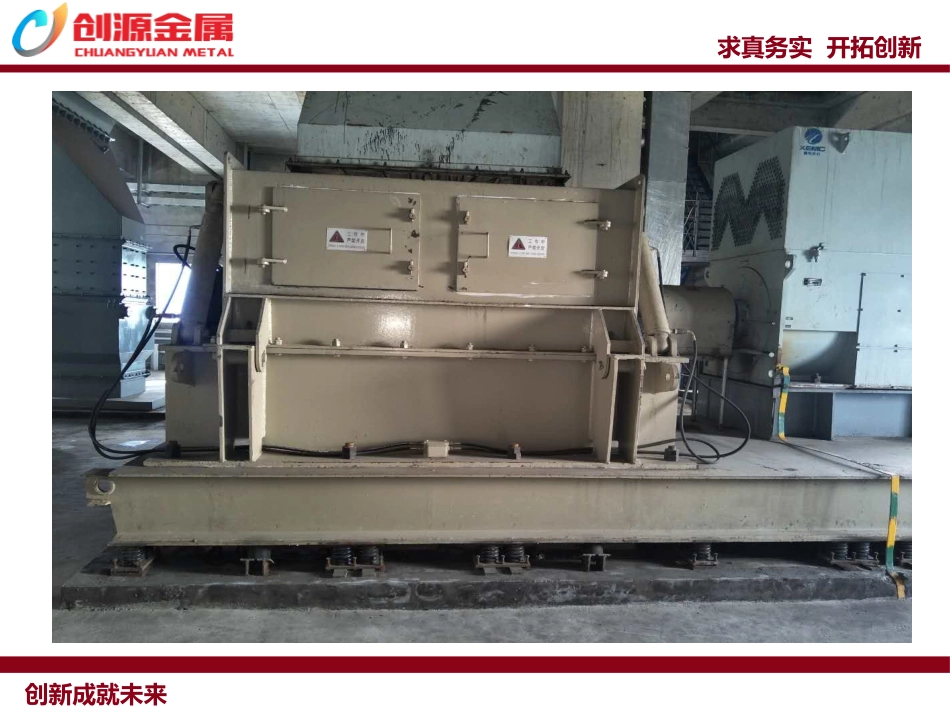

讲师：求真务实开拓创新环锤破碎机使用维护说明日期：2018.09.04求真务实开拓创新创新成就未来求真务实开拓创新创新成就未来一、用途环锤式破碎机适用于火力发电厂、冶金、矿山、化工、建材等行业破碎原煤、煤矸石、石灰石等中等硬度脆性物料，可实现物料的粗碎。该机型能够在生产规定粒度物料的同时，保持最低的粉末产生量。创源电厂#1-3机组燃料系统上煤給煤机采用哈尔滨和泰电力设备有限公司有限责任公司出厂产品，共计2台，产品规格型号：KRC12*21。#4-6机组采用沈阳华能电力机械制造厂产品，共计2台，产品规格型号：KRC12*21。求真务实开拓创新创新成就未来1.1规格型号KRC1221环锤破碎机转子长度环锤破碎机转子直径环锤破碎机类型2、主要技术规范求真务实开拓创新创新成就未来2.1生产能力:出力范围（额定）800t/h。2.2物料:原煤霍林河褐煤与长焰煤运输方式采用公路运输粒度：＜350mm比重：0.85t/m32、主要技术规范求真务实开拓创新创新成就未来2、主要技术规范序号名称符号单位设计煤质校核煤质1收到基碳Car%34.732.542收到基氢Har%2.372.353收到基氧Oar%8.028.234收到基氮Nar%0.870.925收到基硫St，ar%0.800.746收到基灰分Aar%23.5126.047收到基水分Mt%29.7329.188空气干燥基水分Mad%15.6515.59可燃基挥发分（干燥无灰基）Vdaf%48.8548.2310收到基低位发热量Qnet，arkJ/kg121901139011可磨系数HGI666812研磨磨损指数AI373913冲刷磨损指数Ke－14灰变形温度DT℃1200126015灰软化温度ST℃1290134016灰熔化温度FT℃13801390标煤：4.187千焦耳/大卡12190焦耳=2199大卡11390焦耳=2720大卡（标煤）求真务实开拓创新创新成就未来2、主要技术规范2.3碎煤机型式：环锤式工作制：重型入料粒度：≤300mm出料粒度：≤30mm额定生产能力：800t/h安装形式：左装、右装各一台机盖开启形式：液压开启式（双侧）轴承座形式：剖分式求真务实开拓创新创新成就未来2、主要技术规范控制方式：程控及就地电动机防护等级不低于IP54电动机功率不低于450供电电压6000V控绝缘等级F级噪声值≤85dB（A）主轴承座最大振幅≤0.2mm转子偏心距≤0.2m求真务实开拓创新创新成就未来2、主要技术规范出料口排风量≤1000m3/h（负载运行状态）联轴器形式蛇形联轴器减振平台技术参数及工作方式适用碎煤机形式环锤式碎煤机碎煤机出力Q=800t/h弹性元件型式：螺旋弹簧和橡胶阻尼器减振效率：>90%垂直额定振幅：<0.5mm求真务实开拓创新创新成就未来3、设备外型与结构尺寸环锤式破碎机总体结构：主要结构由电动机、联轴器及其护罩、主机组成，辅助装置有液压系统、破碎机轴承座监控系统等组成。主机通过联轴器与电动机连接在一起；主机主要由前部体、中部体、后部体、下部体、转子部件、筛板支架、调整机构等组成。求真务实开拓创新创新成就未来3、设备外型与结构尺寸1、主机壳体2、筛板调节机构3、破碎板4、入料口5、转子及环锤6、筛板7、出料口8、拨料器9、除铁室上图KRC型环锤式破碎机外形图求真务实开拓创新创新成就未来3、设备外型与结构尺寸3.1壳体结构壳体是由前部体、中部体、后部体、下部体组成，均由钢板焊接而成，下部体与前部体、后部体之间通过销轴联接。各部体之间又通过螺栓、螺母固定在一起。在壳体内部装有方便更换的耐磨衬板，充分的保护壳体。前部体和后部体可完全开启，可敞露机内全部零件。壳体上共设置4个检修门，供检查及维修时使用，但工作时严禁开门。求真务实开拓创新创新成就未来3、设备外型与结构尺寸3.2转子总成转子总成主要由主轴、平键、两个圆盘、摇臂、隔套、齿环锤、圆环锤、锁紧螺母、环锤轴、环锤轴压盖、调心滚子轴承等组成。环锤分成圆环锤、齿环锤两种。圆环锤因动能较大，靠自身的动能对煤块冲击破碎；齿环锤动能相对小，主要靠对物料的劈剪破碎。因两种环锤交替综合破碎物料，因此破碎效果更佳。求真务实开拓创新创新成就未来3、设备外型与结构尺寸3.3筛板架筛板架是铆焊件，通过轴悬挂在机体上，并通过销轴与筛板调节机构（图1中件2）铰接，筛板架上用螺栓固定装有破碎板，还装有筛板二块。另有一种规格的筛板装在后部体上，起到将杂物拨到除铁室的作用，称为拨料板。出料粒度的...
