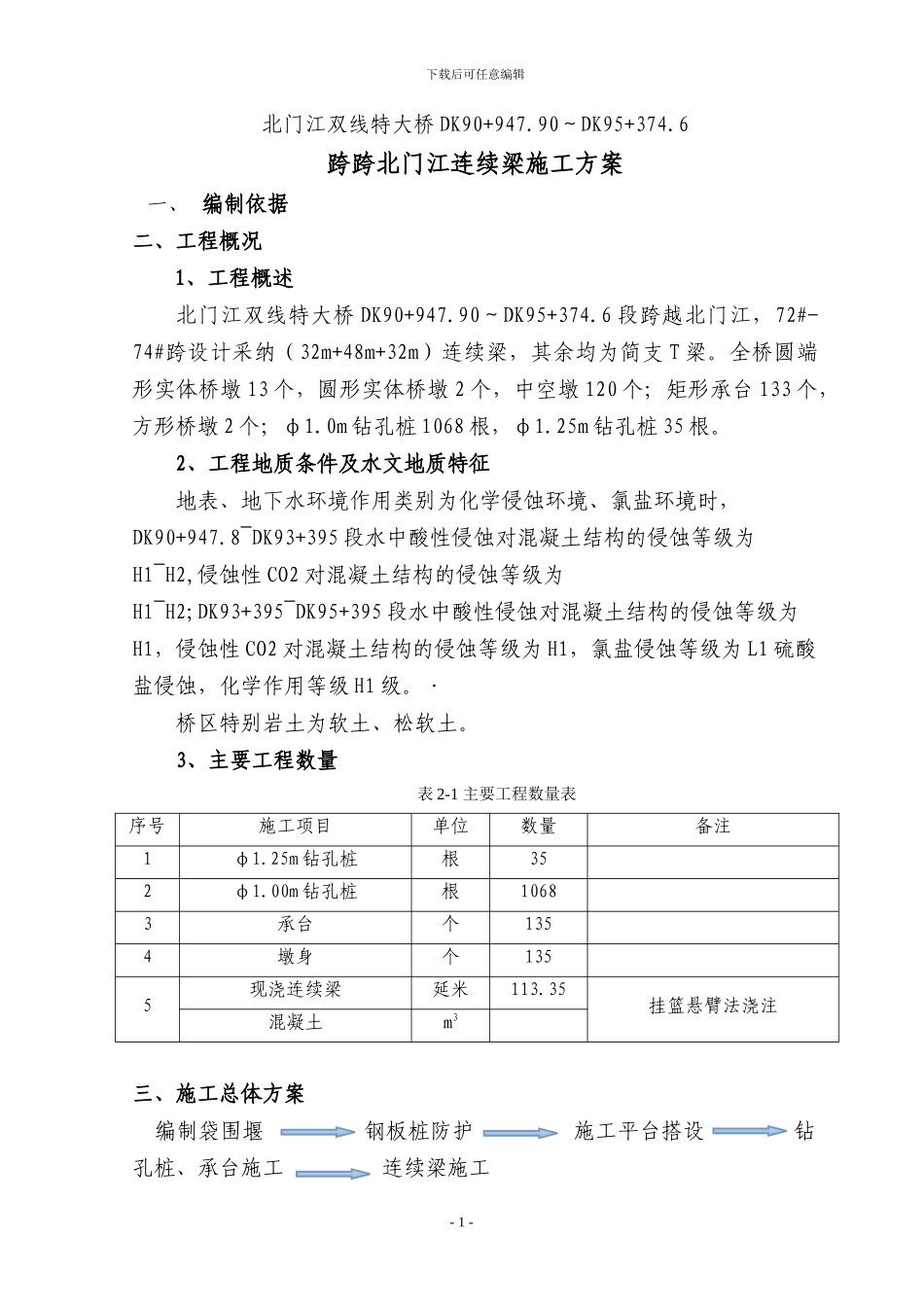

- 1 -下载后可任意编辑北门江双线特大桥 DK90+947.90～DK95+374.6跨跨北门江连续梁施工方案一、 编制依据 二、工程概况1、工程概述北门江双线特大桥 DK90+947.90～DK95+374.6 段跨越北门江，72#-74#跨设计采纳（32m+48m+32m）连续梁，其余均为简支 T 梁。全桥圆端形实体桥墩 13 个，圆形实体桥墩 2 个，中空墩 120 个；矩形承台 133 个，方形桥墩 2 个；φ1.0m 钻孔桩 1068 根，φ1.25m 钻孔桩 35 根。2、工程地质条件及水文地质特征地表、地下水环境作用类别为化学侵蚀环境、氯盐环境时，DK90+947.8~DK93+395 段水中酸性侵蚀对混凝土结构的侵蚀等级为H1~H2,侵蚀性 CO2 对混凝土结构的侵蚀等级为H1~H2;DK93+395~DK95+395 段水中酸性侵蚀对混凝土结构的侵蚀等级为H1，侵蚀性 CO2 对混凝土结构的侵蚀等级为 H1，氯盐侵蚀等级为 L1 硫酸盐侵蚀，化学作用等级 H1 级。·桥区特别岩土为软土、松软土。 3、主要工程数量表 2-1 主要工程数量表序号施工项目单位数量备注1φ1.25m 钻孔桩根352φ1.00m 钻孔桩根10683承台个1354墩身个1355现浇连续梁延米113.35挂篮悬臂法浇注混凝土m3三、施工总体方案 编制袋围堰 钢板桩防护 施工平台搭设 钻孔桩、承台施工 连续梁施工- 2 -下载后可任意编辑（一）、钻孔桩、承台施工开挖采纳编制袋围堰筑岛，钢板桩开挖，钻孔桩基础根据桩深选用旋挖钻机，桩深大于 65m 的采纳反回旋钻机，桩深小于 65m 的采纳旋挖钻机。；承台采纳厂制定型钢模，混凝土搅拌站集中拌制，混凝土罐车运送到现场浇注。（二）、墩身施工墩身模板采纳厂制定型钢模，6m/次浇注到顶。混凝土搅拌站集中拌制，混凝土罐车运送到现场，混凝土泵车泵送入模,一次性浇注完成。（三）、连续梁施工连续梁采纳挂篮悬臂浇筑法施工四、施工目标及工期安排 1、工期目标 开工日期：2024 年 12 月 1 日 竣工日期：2024 年 3 月 15 日2、质量目标 确保本工程质量标准达到国家施工验收法律规范和铁道部部颁验收标准，单位工程一次验收合格率达到 100%，确保优质工程，配合整个工程争创国优工程。3、安全目标实现安全生产零事故，杜绝铁路交通一般 C 类及以上事故，消灭铁路交通一般 D 类事故。五、挂篮施工方案 一、挂篮施工工序1、在 0#、1#节段上安装挂篮，悬臂对称浇筑 2 号块梁段，并张拉相应的纵向预应力筋、顶板横向钢绞线束和竖向粗钢筋。2、挂篮前移，继续悬臂对称浇筑余下箱梁梁...
