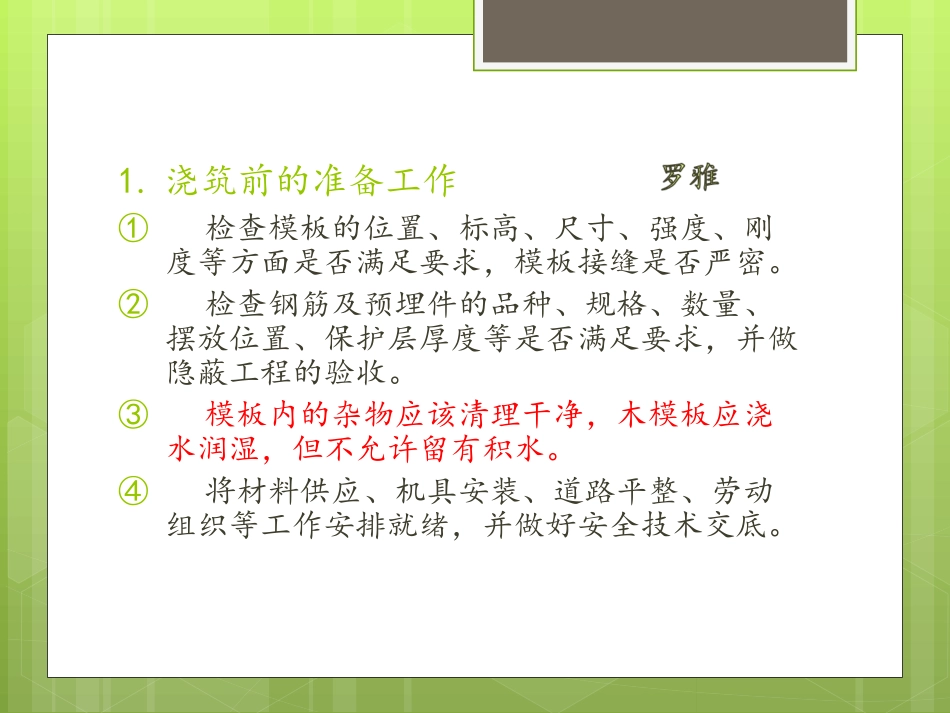

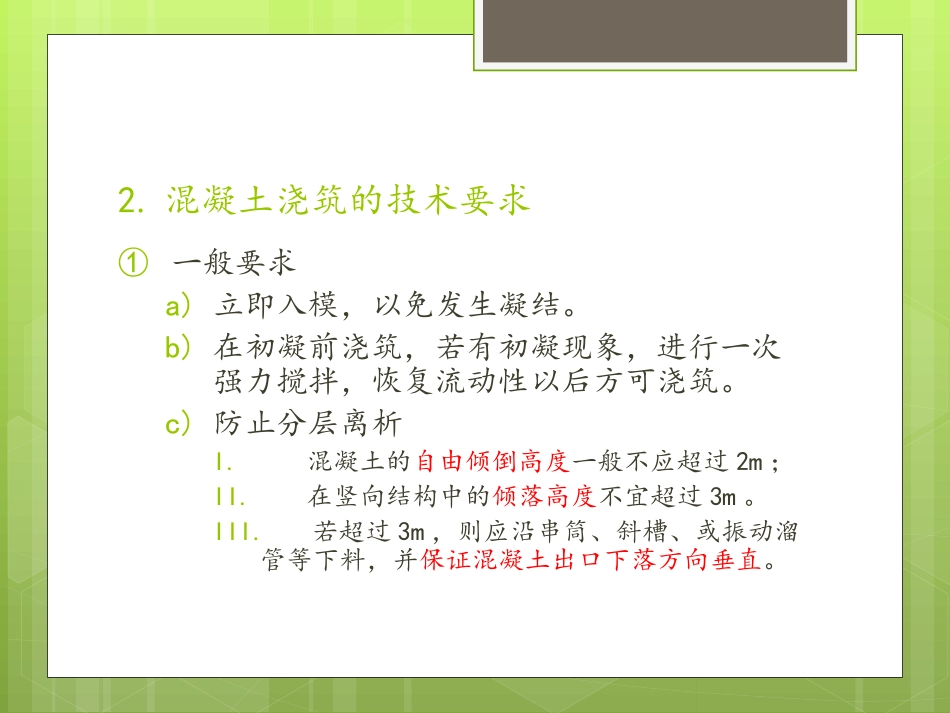

1.浇筑前的准备工作①检查模板的位置、标高、尺寸、强度、刚度等方面是否满足要求，模板接缝是否严密。②检查钢筋及预埋件的品种、规格、数量、摆放位置、保护层厚度等是否满足要求，并做隐蔽工程的验收。③模板内的杂物应该清理干净，木模板应浇水润湿，但不允许留有积水。④将材料供应、机具安装、道路平整、劳动组织等工作安排就绪，并做好安全技术交底。2.混凝土浇筑的技术要求①一般要求a)立即入模，以免发生凝结。b)在初凝前浇筑，若有初凝现象，进行一次强力搅拌，恢复流动性以后方可浇筑。c)防止分层离析I.混凝土的自由倾倒高度一般不应超过2m；II.在竖向结构中的倾落高度不宜超过3m。III.若超过3m，则应沿串筒、斜槽、或振动溜管等下料，并保证混凝土出口下落方向垂直。(a)溜槽；(b)串筒；(c)震动串筒d)浇筑竖向结构的混凝土之前，底部应该多浇入50~100mm厚与混凝土成分相同的水泥砂浆，以避免构件底部因砂浆含量较少而出现蜂窝、麻面、露石等质量缺陷。e)浇筑过程中应防止产生裂缝。2.浇注层厚度浇注层厚度应符合表中规定。3.浇筑间歇时间浇筑混凝土应连续进行。如必须间歇时，其间歇时间宜缩短，并应在前层混凝土凝结之前，将次层混凝土浇筑完毕。浇注层间歇时间应符合表中规定。注：当混凝土中掺有促凝或缓凝型外加剂时，其允许时间应通过试验确定。混凝土施工缝：混凝土施工缝：一个需要认真严肃对待的结构的薄弱部位。梁施工缝受剪承载力验算：V≤0.85fA•V--作用在施工缝上的剪力值•f--施工缝截面纵筋强度设计值•A--与施工缝垂直相交的全部钢筋面积。•当梁施工缝受剪承载力不能满足上边公式时，在施工缝中增设插筋，其直径≥12mm，间距为200mm。凿毛：（P157最下方）用一种“斩斧”的工具把已经完成的混凝土结构面凿出一条条凹痕.。（作用是使两个施工阶段的施工面粘结牢固。通常在现浇结构中，在现浇板浇注完毕后，要凿毛，进行下一层柱墙的浇注，让混凝土粘结牢固。）•现浇混凝土结构的浇筑方法•基础的浇筑1）浇筑台阶式基础2）浇筑杯形基础•浇筑锥形基础•浇筑现浇柱下基础•浇筑条形基础•浇筑设备基础主体结构的浇筑顺序为先浇筑柱、墙，后浇筑梁、板。①柱子混凝土的浇筑要点。浇筑混凝土前，先在柱根部铺50-100mm厚的与混凝土同标号的砂浆，然后再浇筑混凝土。当柱高超过3.5m时需分段浇筑或采用竖向串筒输送混凝土。柱子应沿高度分层浇筑，并一次浇筑完毕、每根柱子的混凝土浇筑量在0.5~0.7立方米间，这样大约在浇筑完12根柱子时开始浇筑梁板混凝土，恰好保证混凝土沉实的时间，且能保证在泵车的工作范围内进行混凝土施工。主体结构的浇筑②剪力墙混凝土的浇筑要点混凝土采取“斜面分层”的方式进行浇筑。在混凝土的下料过程中，对于有预留洞和预埋件的部位，应边下料边有人在预留洞和预埋件部位进行敲打模板，以便混凝土的下料和密实。当剪力墙的高度超过3m时，应分段浇筑。窗户部位应先浇筑窗台下部混凝土，停歇片刻后在浇筑窗间墙处。主体结构的浇筑③梁与板的混凝土浇筑要点浇筑时先将梁的混凝土分层浇筑成阶梯型。将柱的混凝土浇筑到框架梁底时，停歇1.5小时左右，让混凝土获得初步沉实后，排除泌水后，再继续浇筑梁板混凝土，以防止梁、柱接缝处出现裂缝。浇筑柱梁交叉处混凝土时，一般钢筋都较密，用小直径（直径32㎜）的振动棒从梁的上部钢筋较稀处插入梁端进行振捣，对于钢筋很密的地方，采用同强度等级的细石混凝土浇筑。倾倒混凝土的方向应与浇筑方向相反。有主次梁的楼板，宜顺着次梁的方向浇筑，单向板宜顺着长边方向浇筑。主体结构的浇筑大体积混凝土的浇注浇注方案（适用条件，具体操作）1、全面分层2、分段分层3、斜面分层全面分层分段分层斜面分层应在下一层混凝土初凝之前，将上一层混凝土浇注温度裂缝产生的原因大体积混凝土的浇注表面散热快，内外温差大，内部产生压应力，外部产生拉应力，形成表面裂缝内部冷却收缩，受到约束，接触处产生拉应力，形成裂缝大体积混凝土的浇注温度裂缝的防治措施1、降低混凝土的水化热2、减少混凝土的内外温差3、后浇带大体积混凝土测温后浇带大体积混凝土的浇...
