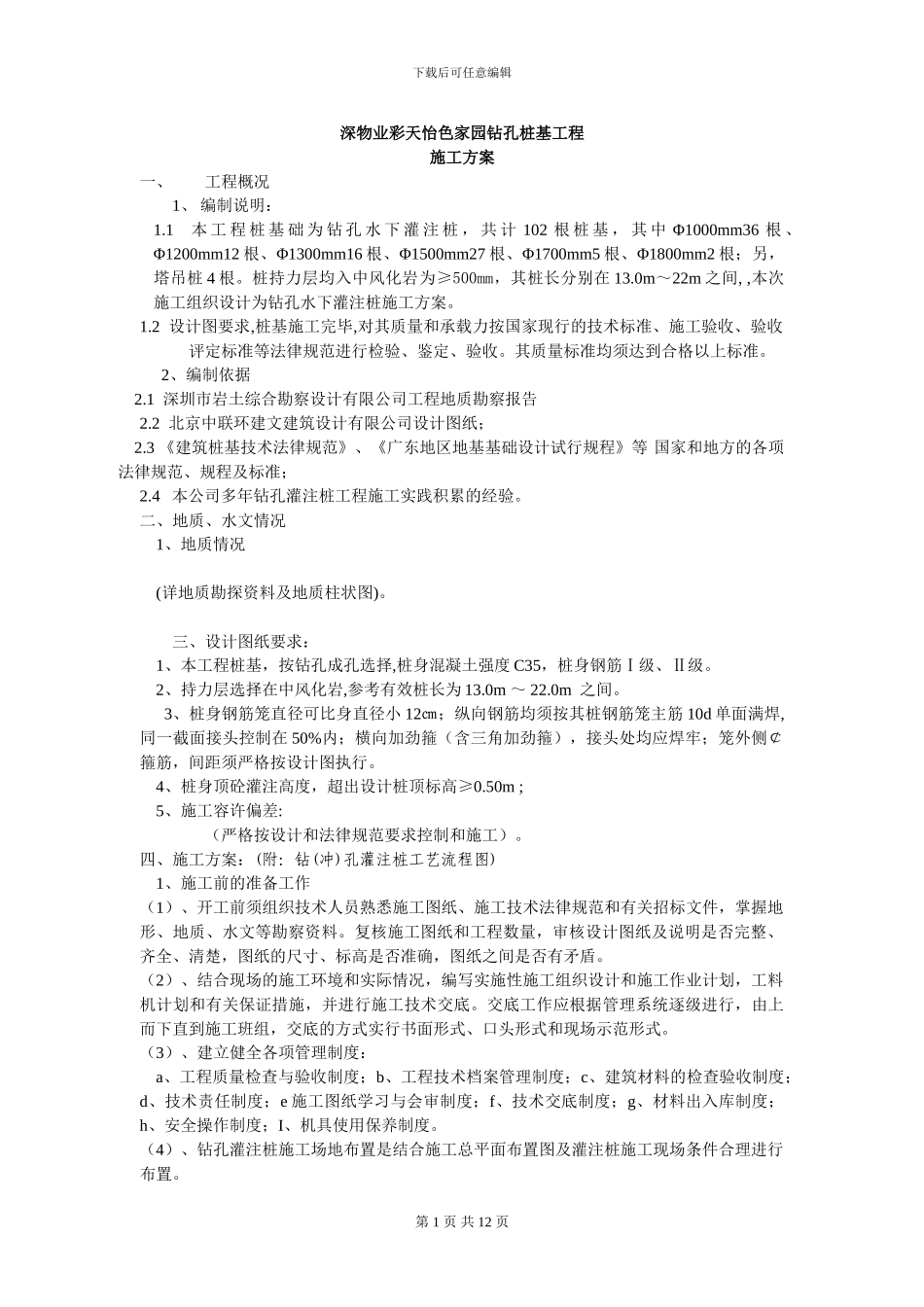

下载后可任意编辑深物业彩天怡色家园钻孔桩基工程施工方案一、工程概况1、 编制说明：1.1 本 工 程 桩 基 础 为 钻 孔 水 下 灌 注 桩 ， 共 计 102 根 桩 基 ， 其 中 Φ1000mm36 根 、Φ1200mm12 根、Φ1300mm16 根、Φ1500mm27 根、Φ1700mm5 根、Φ1800mm2 根；另，塔吊桩 4 根。桩持力层均入中风化岩为≥500mm，其桩长分别在 13.0m～22m 之间, ,本次施工组织设计为钻孔水下灌注桩施工方案。1.2 设计图要求,桩基施工完毕,对其质量和承载力按国家现行的技术标准、施工验收、验收评定标准等法律规范进行检验、鉴定、验收。其质量标准均须达到合格以上标准。2、编制依据2.1 深圳市岩土综合勘察设计有限公司工程地质勘察报告2.2 北京中联环建文建筑设计有限公司设计图纸；2.3 《建筑桩基技术法律规范》、《广东地区地基基础设计试行规程》等 国家和地方的各项法律规范、规程及标准；2.4 本公司多年钻孔灌注桩工程施工实践积累的经验。二、地质、水文情况1、地质情况(详地质勘探资料及地质柱状图)。三、设计图纸要求：1、本工程桩基，按钻孔成孔选择,桩身混凝土强度 C35，桩身钢筋Ⅰ级、Ⅱ级。2、持力层选择在中风化岩,参考有效桩长为 13.0m ～ 22.0m 之间。3、桩身钢筋笼直径可比身直径小 12㎝；纵向钢筋均须按其桩钢筋笼主筋 10d 单面满焊,同一截面接头控制在 50%内；横向加劲箍（含三角加劲箍），接头处均应焊牢；笼外侧￠箍筋，间距须严格按设计图执行。4、桩身顶砼灌注高度，超出设计桩顶标高≥0.50m ;5、施工容许偏差:（严格按设计和法律规范要求控制和施工）。四、施工方案：(附：钻(冲)孔灌注桩工艺流程图)1、施工前的准备工作（1）、开工前须组织技术人员熟悉施工图纸、施工技术法律规范和有关招标文件，掌握地形、地质、水文等勘察资料。复核施工图纸和工程数量，审核设计图纸及说明是否完整、齐全、清楚，图纸的尺寸、标高是否准确，图纸之间是否有矛盾。（2）、结合现场的施工环境和实际情况，编写实施性施工组织设计和施工作业计划，工料机计划和有关保证措施，并进行施工技术交底。交底工作应根据管理系统逐级进行，由上而下直到施工班组，交底的方式实行书面形式、口头形式和现场示范形式。（3）、建立健全各项管理制度：a、工程质量检查与验收制度；b、工程技术档案管理制度；c、建筑材料的检查验收制度；d、技术责任制度；e 施工图纸学习与会审制度；f、技术交底制度；g、...
