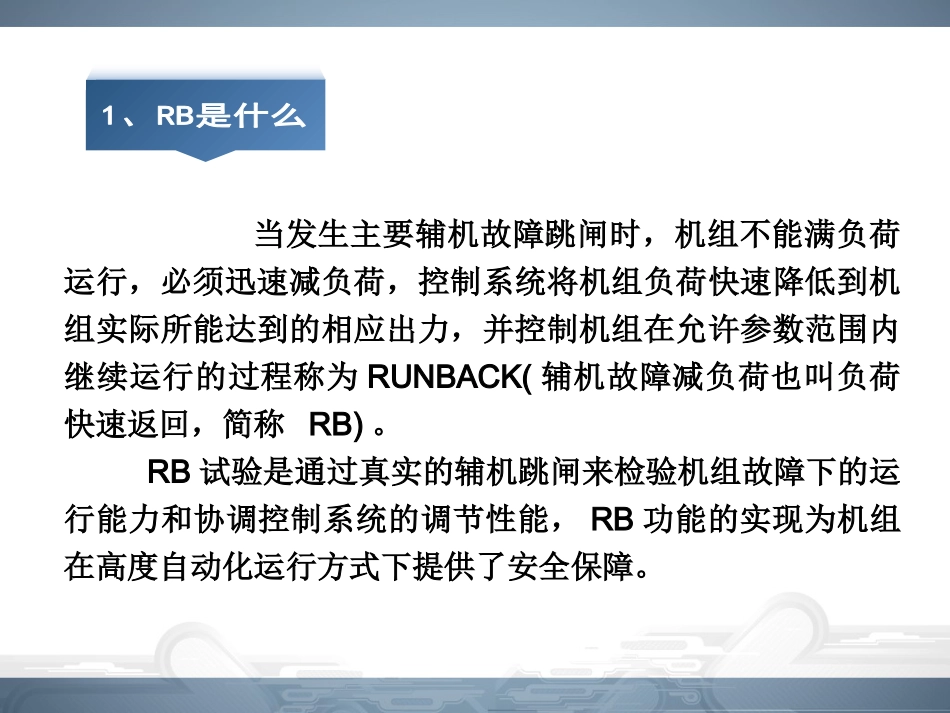

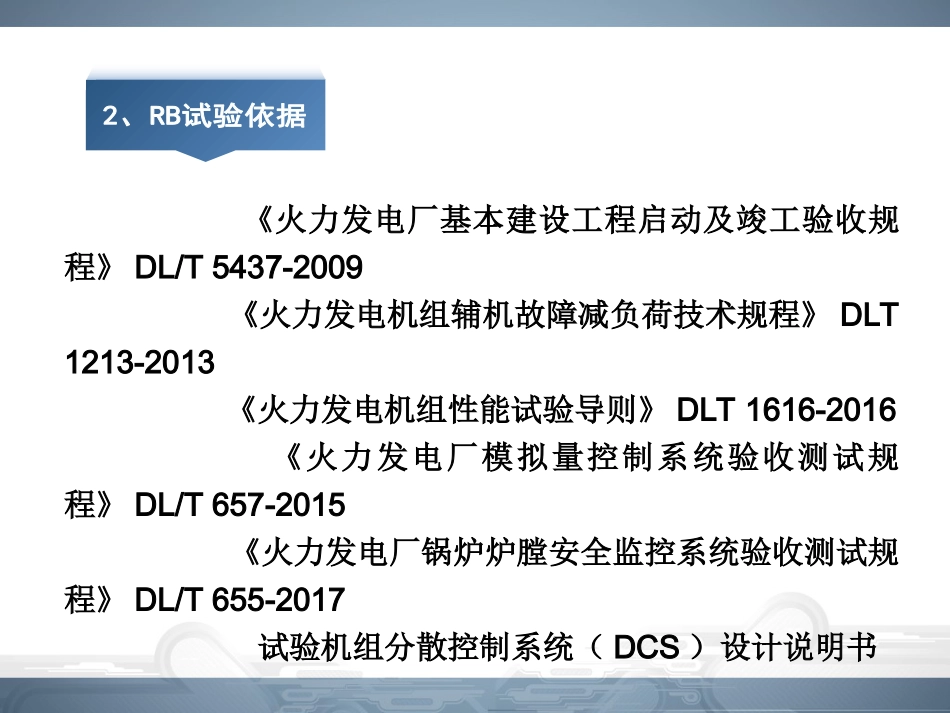

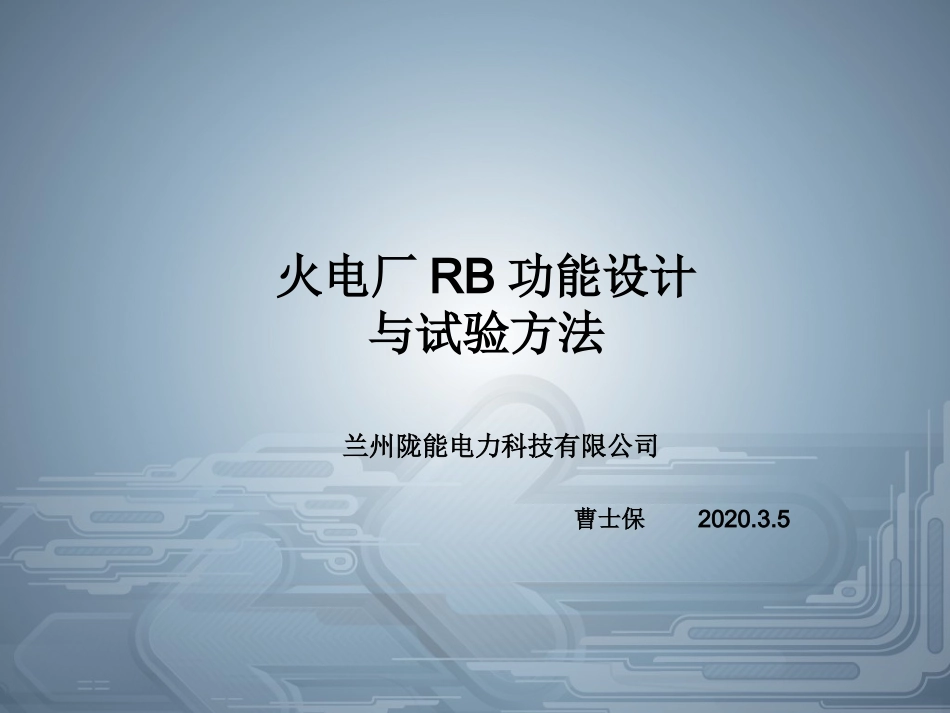

火电厂RB功能设计与试验方法曹士保2020.3.5兰州陇能电力科技有限公司当发生主要辅机故障跳闸时，机组不能满负荷运行，必须迅速减负荷，控制系统将机组负荷快速降低到机组实际所能达到的相应出力，并控制机组在允许参数范围内继续运行的过程称为RUNBACK(辅机故障减负荷也叫负荷快速返回，简称RB)。RB试验是通过真实的辅机跳闸来检验机组故障下的运行能力和协调控制系统的调节性能，RB功能的实现为机组在高度自动化运行方式下提供了安全保障。《火力发电厂基本建设工程启动及竣工验收规程》DL/T5437-2009《火力发电机组辅机故障减负荷技术规程》DLT1213-2013《火力发电机组性能试验导则》DLT1616-2016《火力发电厂模拟量控制系统验收测试规程》DL/T657-2015《火力发电厂锅炉炉膛安全监控系统验收测试规程》DL/T655-2017试验机组分散控制系统（DCS）设计说明书当任一主要辅机设备跳闸时，将根据剩下的设备计算出机组最大允许负荷，如果机组此时的实际负荷大于最大允许负荷，将发生RUNBACK。RUNBACK发生后，根据不同的跳闸设备给出不同的目标负荷和下降速率，使RUNBACK指令按此速率下降。调节系统与FSSS和SCS共同作用，使机组负荷快速下降。主要有下列的动作：(1)模拟量调节系统(MCS)①协调控制方式将切除。②锅炉主控切为手动状态，燃料按100BMCR%Min速率切至RB目标值，燃料主控自动状态。③汽机主控调节机前压力到滑压设定值。④强关一级、二级过热器减温水调门和再热器减温水调门。(2)炉膛安全监控系统(FSSS)①除磨煤机RUNBACK外，其它RUNBACK发生后，FSSS将按一定的时间间隔以从上往下(直流炉从下往上)的顺序跳磨煤机、给煤机，直至与要求的负荷相匹配(一般为保留三台或二台磨煤机)。②迅速关闭跳闸的磨煤机、给煤机进出口门。③根据实际情况自动启动相应的油枪(或启动等离子拉弧)。(3)程序控制系统(SCS)①迅速关闭跳闸的辅机设备的进出口门等。当机组实际负荷小于机组最大允许负荷后，RUNBACK结束。按照辅机设备RB试验分为以下几种类型：送风机跳闸RB。引风机跳闸RB。一次风机跳闸RB。空预器跳闸RB。给水泵跳闸RB。磨煤机跳闸RB。RB试验的主要目的是检验火电机组在辅机发生故障跳闸锅炉出力低于给定功率时,自动控制系统将机组负荷快速降低到实际所能达到的相应出力的能力。即：当发生部分主要辅机故障跳闸，协调控制系统CCS快速降负荷，并能控制机组在允许参数范围内继续运行，RB功能是对机组故障工况下运行能力和控制系统性能、功能的检验，为机组在高度自动化运行提供了安全保障。RB控制策略主要由模拟量控制系统MCS和燃烧器管理系统BMS共同实现。BMS的任务是控制燃料量的投入和切除，保证低负荷期间的燃烧稳定。在MCS中一般包含几个特有的RB控制回路：RB信号生成逻辑、机组最大出力计算、RB燃料量计算、协调控制方式切换、主汽压力控制方式切换、RB后控制子系统入口偏差大切手动信号屏蔽、过热器再热器减温调节阀强关逻辑等，同时对相应辅机快速控制，尽最大努力保证锅炉不发生MFT。发电机功率信号1:8:9A08P009A1:8:22A08P022E1:8:22A08P022C机组带负荷能力引风机带负荷能力CMPEGLABA008S0023N0001CMPEGLABA008S0023N0006KEYPK1PK2PK3PK4BOARDP008K023ARB投退按钮RS10A008S0023N0017D08P023HD08P023IRB保护投入RB保护退出RS10A008S0023N0021ANDA008S0023N0022ORA008S0023N0023D08P023DNA008S0023N0024引风机RB1:8:21D08P021CCCS方式D08P023J任一RB动作HHISPA008S0023N0036TNYA008S0023N0038ANDA008S0023N0039ORA008S0023N0040LLOSPA008S0023N0041DINACTTARGOUTA008S0023N0042ORA008S0023N0043DINACTTARGOUTA008S0023N0044一次风机A运行一次风机B运行DSIn1234AlgStoutCOUNTA008S0022N0001AA008S0022N0002×In1In2A008S0022N0003A08P022A一次风机带负荷能力10HLB10AN001ZS送风机A运行10HLB20AN001ZS送风机B运行DSIn1234AlgStoutCOUNTA008S0022N0004AA008S0022N0005×In1In2A008S0022N0006A08P022B送风机带负荷能力引风机A运行引风机B运行DSIn1234AlgStoutCOUNTA008S0022N0007AA008S0022N0008×In1In2A008S0022N0009A08P022C引风机带负荷能力1:5:272D05P272D1:6:272D06P272D空预器...
