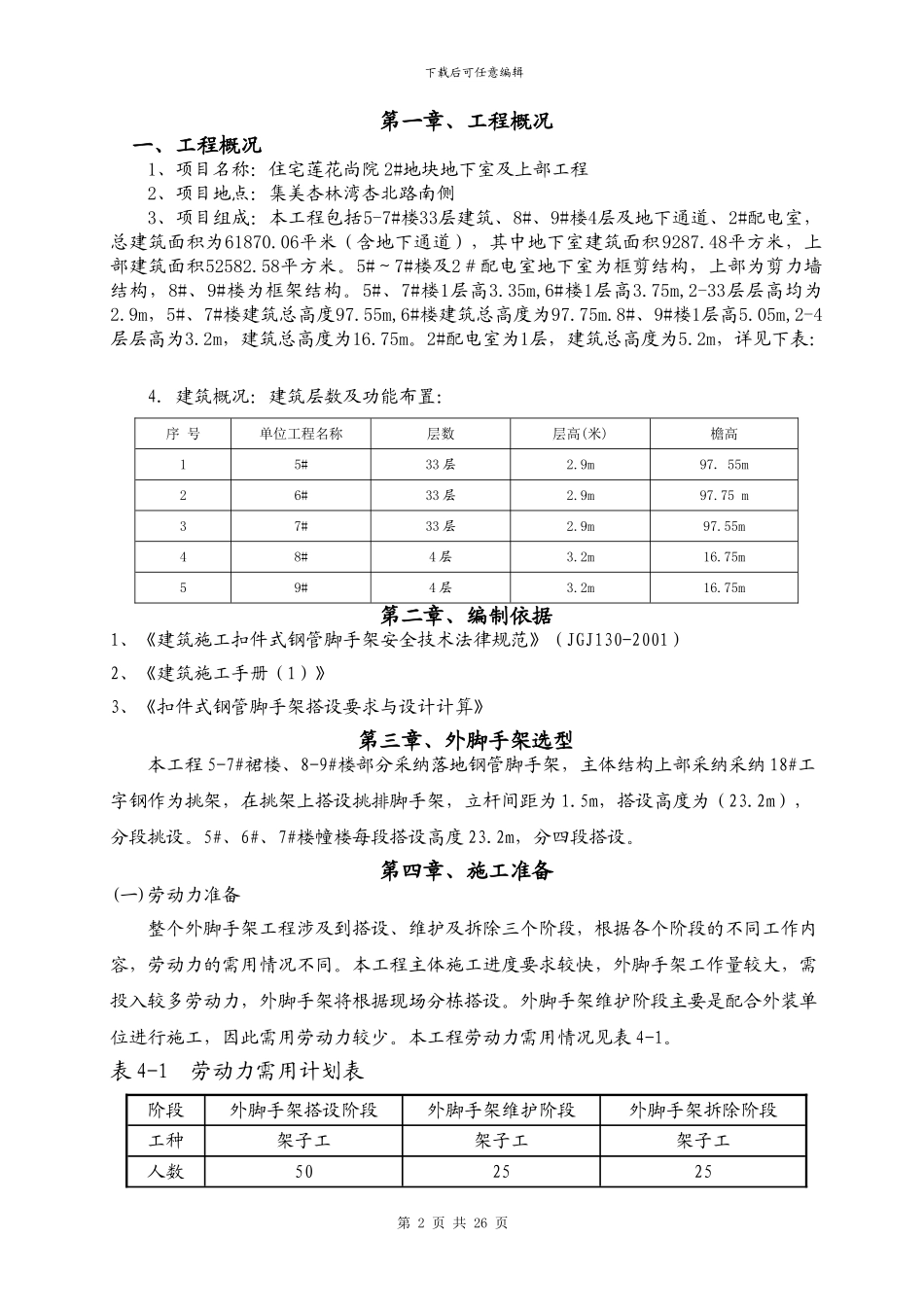

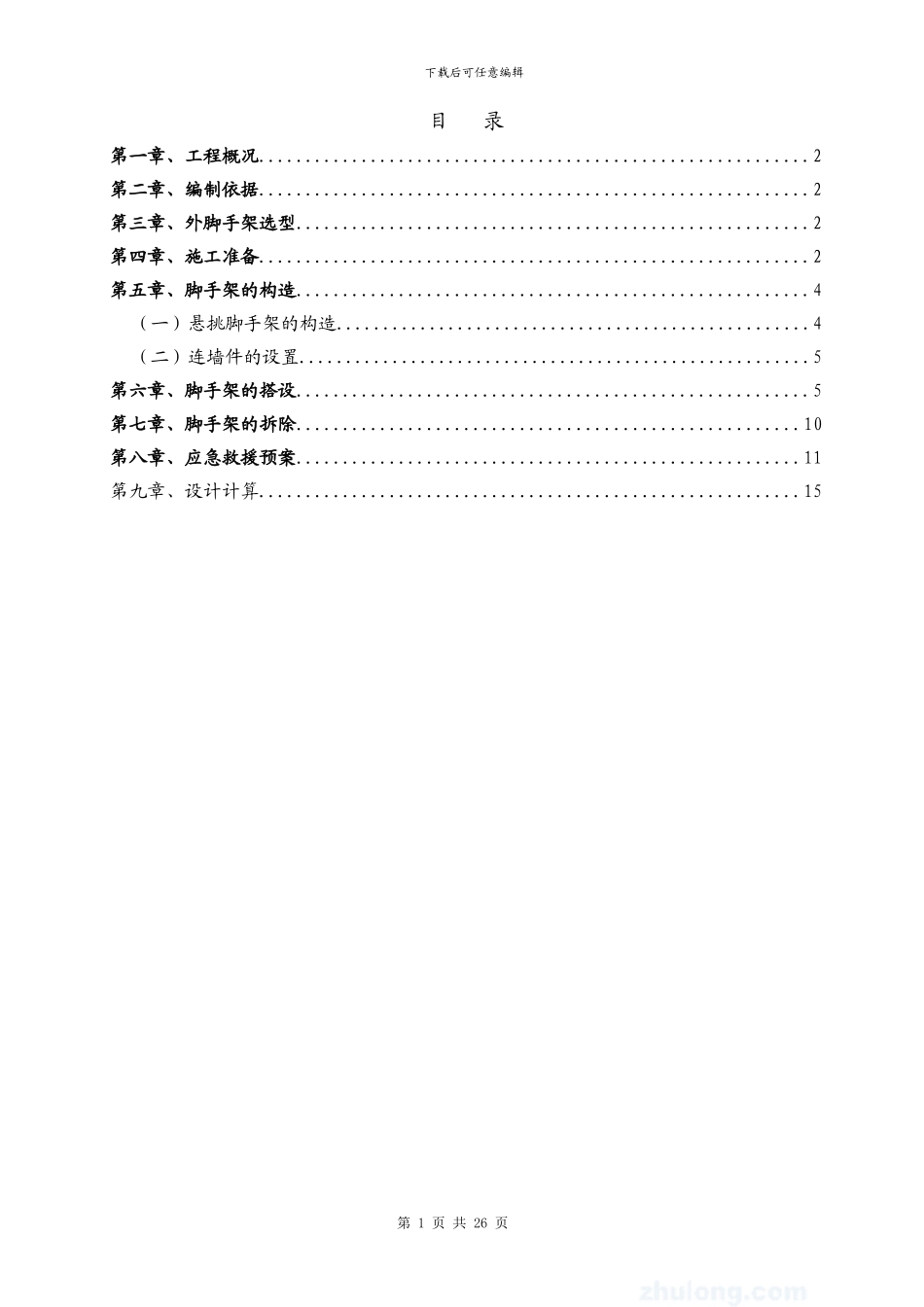

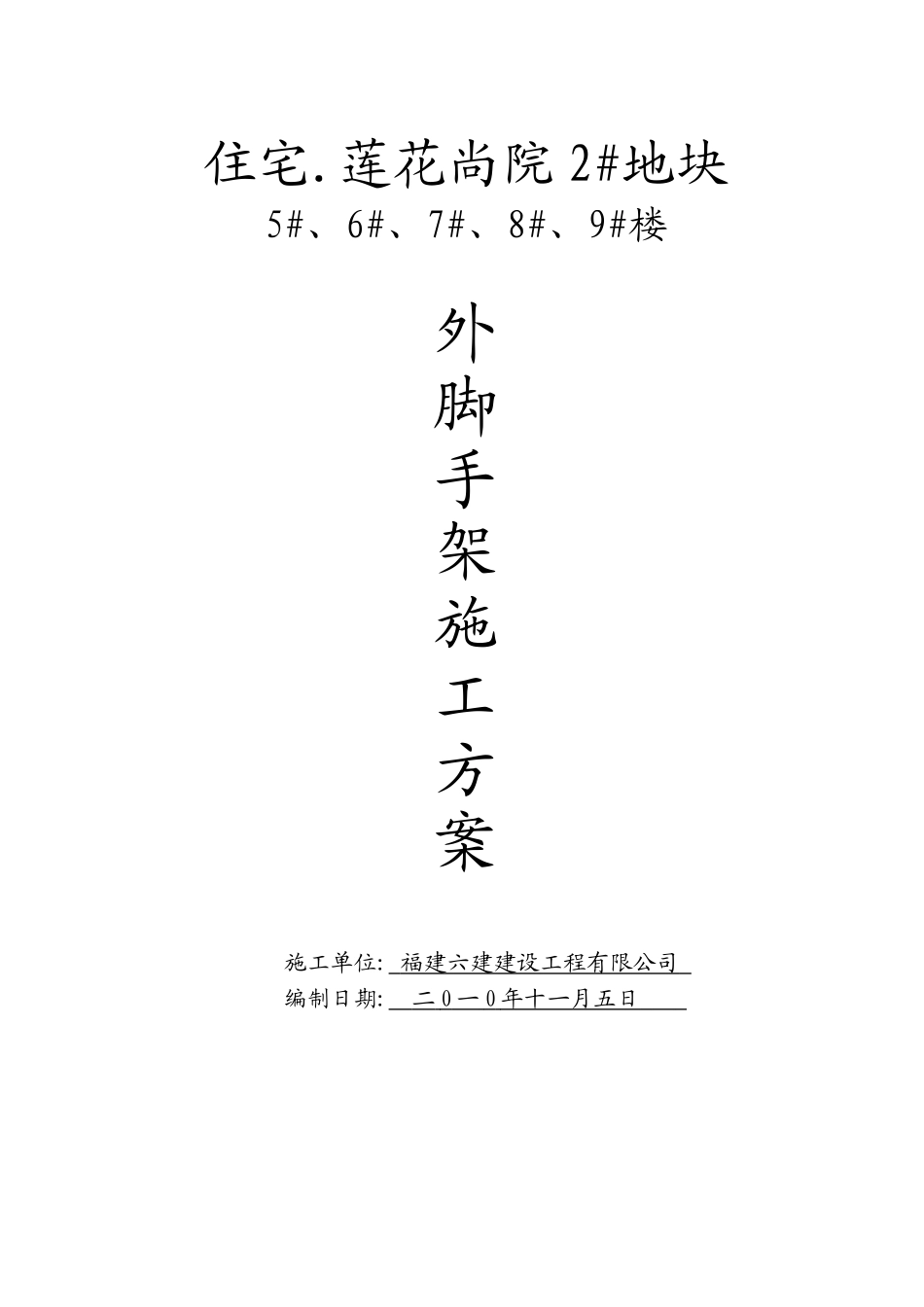

住宅.莲花尚院 2#地块5#、6#、7#、8#、9#楼外脚手架施工方案施工单位: 福建六建建设工程有限公司 编制日期: 二 0 一 0 年十一月五日 下载后可任意编辑目 录第一章、工程概况...........................................................2第二章、编制依据...........................................................2第三章、外脚手架选型.......................................................2第四章、施工准备...........................................................2第五章、脚手架的构造.......................................................4（一）悬挑脚手架的构造...................................................4（二）连墙件的设置.......................................................5第六章、脚手架的搭设.......................................................5第七章、脚手架的拆除......................................................10第八章、应急救援预案......................................................11第九章、设计计算..........................................................15第 1 页 共 26 页下载后可任意编辑第一章、工程概况一、工程概况1、项目名称：住宅莲花尚院 2#地块地下室及上部工程2、项目地点：集美杏林湾杏北路南侧3、项目组成：本工程包括5-7#楼33层建筑、8#、9#楼4层及地下通道、2#配电室，总建筑面积为61870.06平米（含地下通道），其中地下室建筑面积9287.48平方米，上部建筑面积52582.58平方米。5#～7#楼及2＃配电室地下室为框剪结构，上部为剪力墙结构，8#、9#楼为框架结构。5#、7#楼1层高3.35m,6#楼1层高3.75m,2-33层层高均为2.9m，5#、7#楼建筑总高度97.55m,6#楼建筑总高度为97.75m.8#、9#楼1层高5.05m,2-4层层高为3.2m，建筑总高度为16.75m。2#配电室为1层，建筑总高度为5.2m，详见下表： 4．建筑概况：建筑层数及功能布置：序 号单位工程名称层数层高(米)檐高15#33 层2.9m97．55m26#33 层2.9m97.75 m37#33 层2.9m97.55m48#4 层3.2m16.75m59#4 层3.2m16.75m第二章、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）2、《建筑施工手册（1）》3、《扣件式钢管脚手架搭设要求与设计计算》第三章、外脚手架选型本工程 5-7#裙楼、8-9#楼部分采纳落地钢管脚手架，主体结构上部采纳采纳 18#工字钢作为挑...
