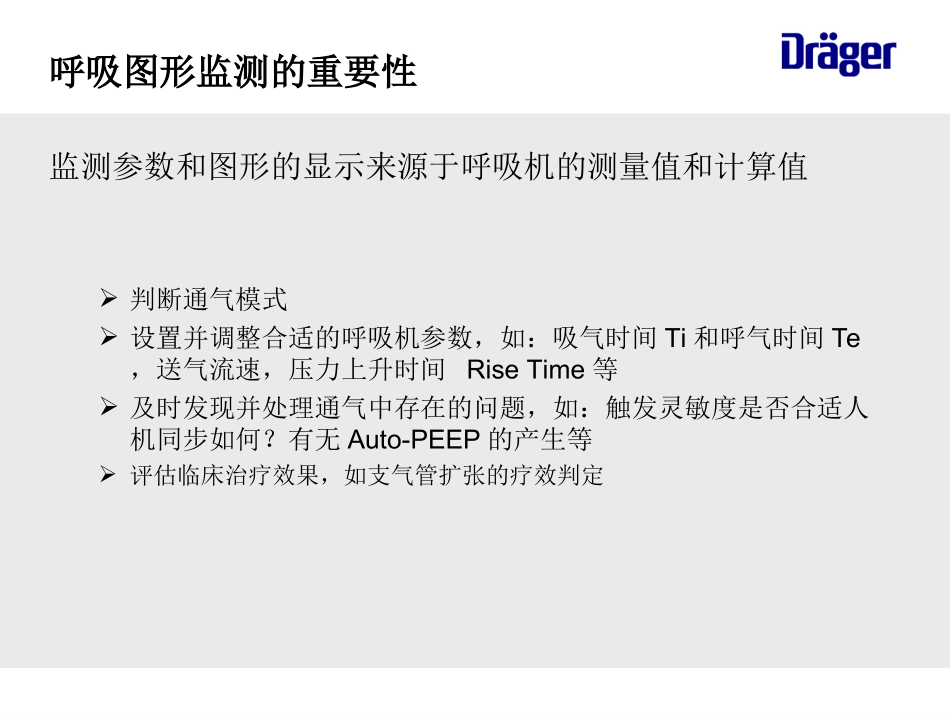

机械通气的波形和环监测参数和图形的显示来源于呼吸机的测量值和计算值判断通气模式设置并调整合适的呼吸机参数，如：吸气时间Ti和呼气时间Te，送气流速，压力上升时间RiseTime等及时发现并处理通气中存在的问题，如：触发灵敏度是否合适人机同步如何？有无Auto-PEEP的产生等评估临床治疗效果，如支气管扩张的疗效判定呼吸图形监测的重要性•呼吸波形–压力–时间波形（Pressure–TimeWaveform）–流速–时间波形（Flow–TimeWaveform）–容量–时间波形（Volume–TimeWaveform）•呼吸环–P–V环（Pressure–VolumeLoop）–F–V环（Flow–VolumeLoop）–P–F环（Pressure–FlowLoop）呼吸图形A->C呼吸机送气，压力上升，吸气阀打开，呼气阀关闭；A->B为送气开始，压力陡升：B与A的压力差为是阻力造成的，压力差＝R×Flow；B->C以恒定流量送气,到C点停止送气:C点时已将预设潮气量送完；从A->C的时间为V/Flow，即送气时间A->B和C->D的压力差相等；因此A->D和B->C的斜率也相等，为Flow/C;压力－时间波形(送气期）传统容量控制通气波形详解–送气流量为方波–波形面积表示吸入量大小–当C和R变化时，流速和容量始终不变–平台时间无气流；–呼气流量为减速波；传统容量控制通气波形详解流速－时间波形(送气期）•D->E为平台期，送气和呼气都停止：–平台压Pplat=VT/C＋PEEP–从D->E可能会有压力的微降：•肺内气体重新分布•系统中有少量泄漏•通过E点的压力值可以计算C：–C=Vt/(Pplat-PEEP)–单点取得的顺应性，具参考意义传统容量控制通气波形详解压力－时间波形(平台期）–送气流量为方波–波形面积表示吸入量大小–当C和R变化时，流速和容量始终不变–平台时间无气流–呼气流量为减速波传统容量控制通气波形详解流速－时间波形(平台期）•E->F为呼气，压力逐渐下降：–吸气阀关闭，呼气阀打开，气体排出，压力下降传统容量控制通气波形详解压力－时间波形(呼气期）–送气流量为方波；–波形面积表示吸入量大小–当C和R变化时，流速和容量始终不变–平台时间无气流；–呼气流量为减速波；传统容量控制通气波形详解流速－时间波形(呼气期）•A->C呼吸机送气；•A->B为送气开始，很高的起始流速，压力陡升，达到预设的压力；–A->B上升斜率可调，流速越高，上升时间越短，斜率越陡，达到预设压力时间越快；反之可能达到预设压力很慢，甚至在吸气末都无法达到•B->C在达到预设压力后，为保持恒定的吸气压力，流速b->c不断降低，到C点停止送气，转为呼气相，压力下降至PEEP值；此时呼气阀打开，吸气阀关闭；•因吸气压力保持恒定，潮气量完全取决于病人的顺应性（Vt=PxCp）PCV:PressureInsp.-FlowtItE1/fPinspTimeTimeA..CB.b..ca.传统压力控制通气波形详解原因：气道阻力R升高处理：－降低潮气量－降低吸气流速－改善气道阻力－Pmax波形Ⅰ：气道峰压升高波形Ⅱ：平台压升高原因：系统顺应性C降低处理：－设置合适的PEEPPawPressureTimeInspirationExpiration波形Ⅲ：平台压有波动原因：有自主呼吸存在处理：－解决人机对抗－选用AutoFlow或BIPAP波形Ⅳ：吸气流速未返回到零位原因：吸气时间不足处理：－延长吸气时间波形Ⅴ：呼气流速未返回到零位原因：呼气时间不足处理：－延长呼气时间－改善气道阻力波形Ⅵ：呼气时间延长流速峰值降低原因：呼气阻力增加处理：－改善气道阻力123456SEC1.2-0.4VTLitersI-TimeE-TimeABA=inspiratoryvolumeB=expiratoryvolume容量–时间波形123456SEC1.2-0.4VTLitersAA=exhalationthatdoesnotreturntozero呼吸机工作状态：气体泄漏02040602040-600.2LITERS0.40.6PawcmH2OVT压力–容量环P-VLoopInspiration02040602040-600.2LITERS0.40.6PawcmH2OVT压力–容量环P-VLoopExpiration02040602040-600.2LITERS0.40.6PawcmH2OInspirationVTCounterclockwise压力–容量环P-VLoop0204060-20-40-600.20.40.6LITERSPawcmH2OVT压力–容量环P-VLoopChangesinCompliancesIndicatesadropincompliance(higherpressureforthesamevolume)02040602040-600.20.40.6LITERSPawcmH2OVT压力–容量环P-VLoopVolume(ml)PEFR吸气呼气Flow(L/min)PIFRVT流速–容量环F-VLoop...
