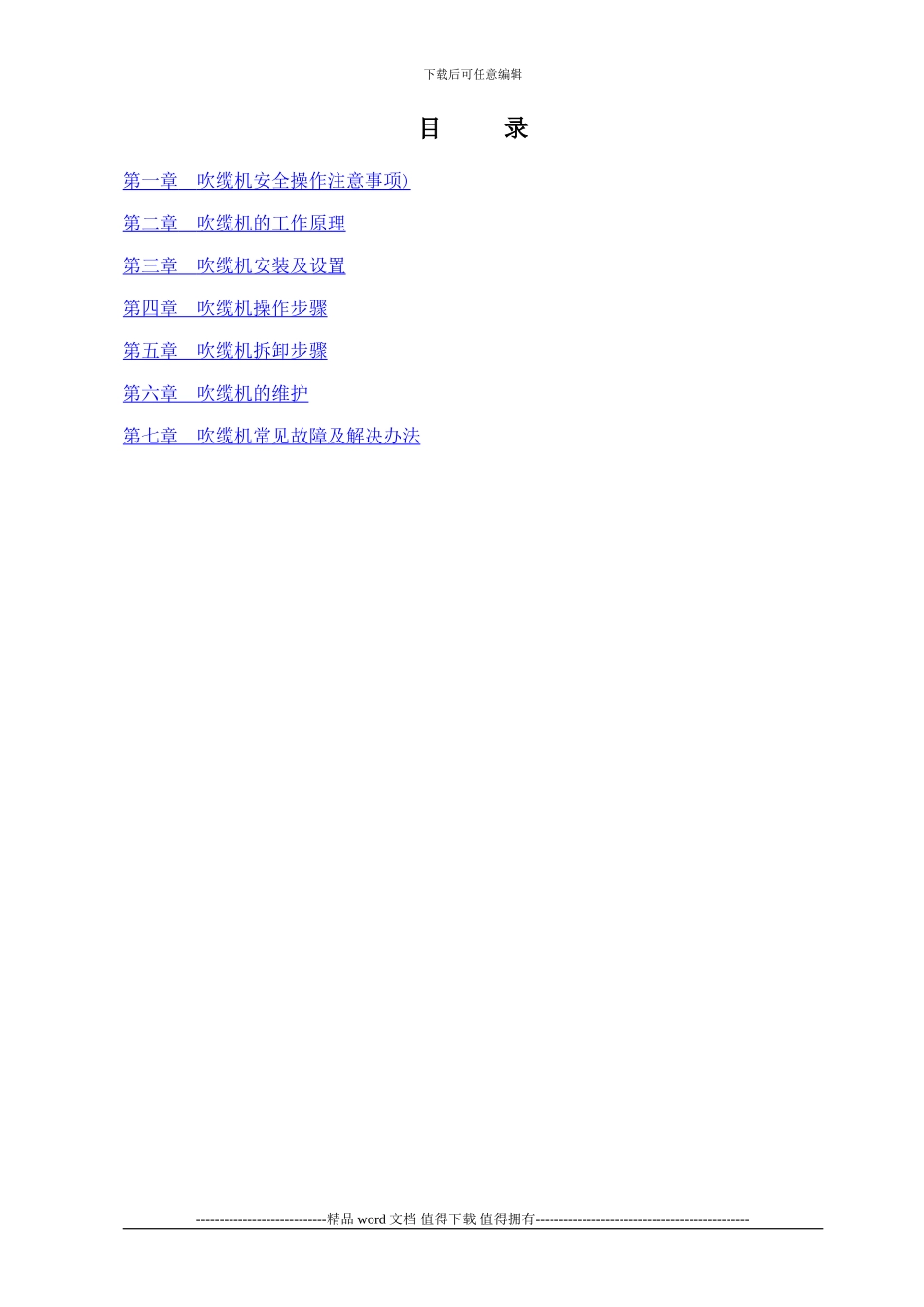

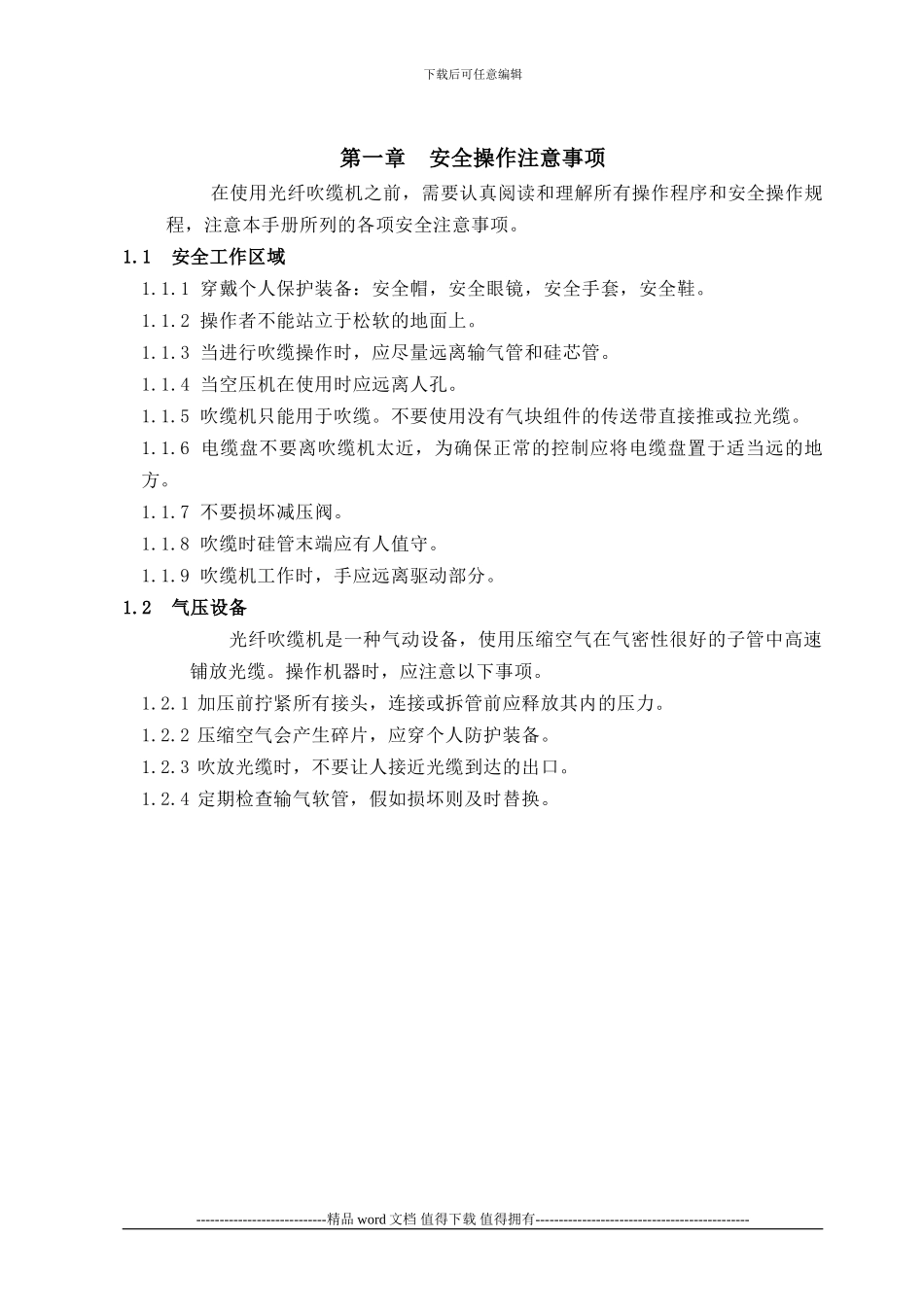

下载后可任意编辑光纤吹缆机施工作业指导书----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑目 录第一章 吹缆机安全操作注意事项 ) 第二章 吹缆机的工作原理 第三章 吹缆机安装及设置 第四章 吹缆机操作步骤第五章 吹缆机拆卸步骤第六章 吹缆机的维护第七章 吹缆机常见故障及解决办法----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑第一章 安全操作注意事项在使用光纤吹缆机之前，需要认真阅读和理解所有操作程序和安全操作规程，注意本手册所列的各项安全注意事项。1.1 安全工作区域1.1.1 穿戴个人保护装备：安全帽，安全眼镜，安全手套，安全鞋。1.1.2 操作者不能站立于松软的地面上。1.1.3 当进行吹缆操作时，应尽量远离输气管和硅芯管。1.1.4 当空压机在使用时应远离人孔。1.1.5 吹缆机只能用于吹缆。不要使用没有气块组件的传送带直接推或拉光缆。1.1.6 电缆盘不要离吹缆机太近，为确保正常的控制应将电缆盘置于适当远的地方。1.1.7 不要损坏减压阀。1.1.8 吹缆时硅管末端应有人值守。1.1.9 吹缆机工作时，手应远离驱动部分。1.2 气压设备光纤吹缆机是一种气动设备，使用压缩空气在气密性很好的子管中高速铺放光缆。操作机器时，应注意以下事项。1.2.1 加压前拧紧所有接头，连接或拆管前应释放其内的压力。1.2.2 压缩空气会产生碎片，应穿个人防护装备。1.2.3 吹放光缆时，不要让人接近光缆到达的出口。1.2.4 定期检查输气软管，假如损坏则及时替换。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑第二章 吹缆机工作原理吹放光缆是一种既安全又有效的光缆铺设方法。光纤吹缆机在铺缆过程中，同时作用在光缆上的有拖拽器的牵引力、压缩空气的吹力和传送带的推力。因此需要空气压缩机来辅助吹缆机工作。空气压缩机产生压缩空气，通过输气软管送往吹缆机的密闭腔，子管的引出端与吹缆机的密闭腔相通。牵引光缆用的拖拽器连同光缆置于子管内，拖拽器周边橡胶与子管内壁密封，形成的密闭容积与吹缆机的密闭腔相通。因此压缩空气产生的压力推动拖拽器牵引着光缆在子管内前进。空气压缩机持续供气，以保证施加在拖拽器上的力基本恒定，从而保证施加在光缆上...
