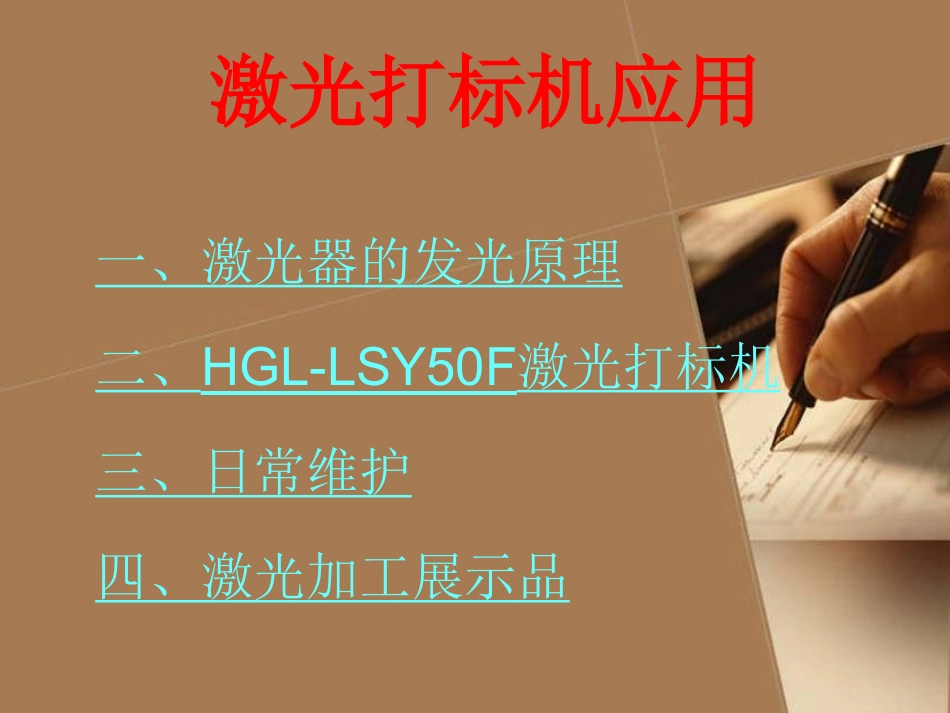

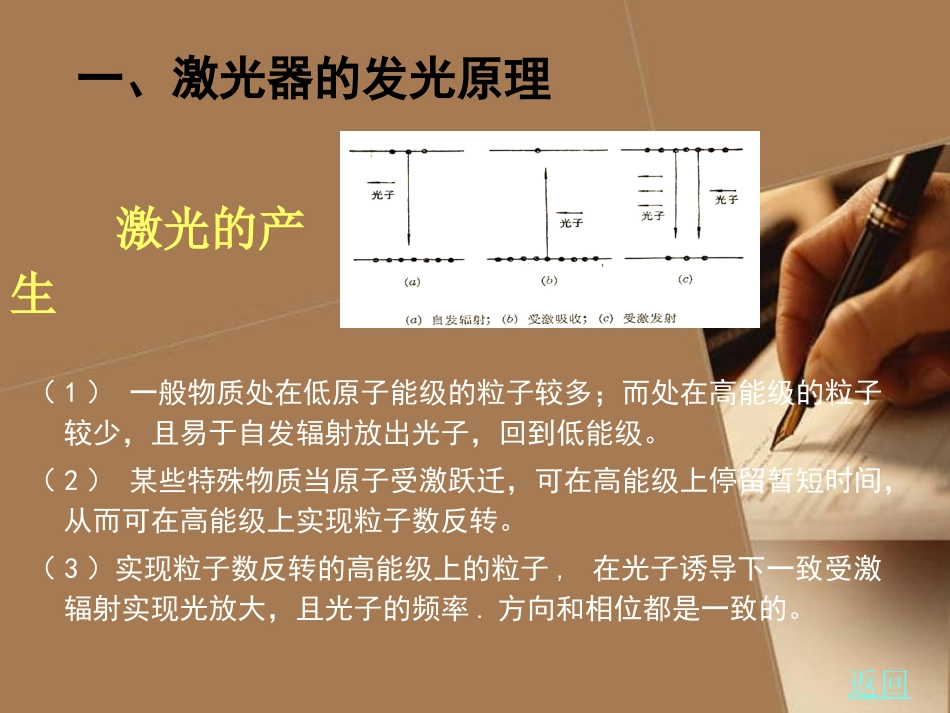

激光打标机应用——HGL-LSY50F江西上犹汇禾实业有限公司一、激光器的发光原理二、HGL-LSY50F激光打标机三、日常维护四、激光加工展示品激光打标机应用一、激光器的发光原理（1）一般物质处在低原子能级的粒子较多；而处在高能级的粒子较少，且易于自发辐射放出光子，回到低能级。（2）某些特殊物质当原子受激跃迁，可在高能级上停留暂短时间，从而可在高能级上实现粒子数反转。（3）实现粒子数反转的高能级上的粒子,在光子诱导下一致受激辐射实现光放大，且光子的频率.方向和相位都是一致的。返回激光的产生激光器的基本构成（1）工作物质——可实现粒子数反转并产生受激辐射;（2）泵浦源——为实现粒子数反转提供能量;（3）光学谐振腔——产生激光的外在条件，具有正回馈和选模的作用。返回激光束的特性（1）高单色性（2）高方向性（3）高相干性（4）高亮度返回二、HGL—LSY50F激光打标机（一）打标机理（二）硬件组成（三）控制系统（四）打标软件（五）开/关机顺序返回（一）打标机理激光打标是用激光束在各种不同的物质表面打上永久的标记。打标的效应是通过表面物质的蒸发露出深层物质，或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图形、文字。返回HGL-LSY50F的技术参数激光工作物质：YAG激光波长：1064nm激光功率：≤50W调Q频率：200Hz~50KHz标刻线宽：最小0.03mm（视材料）振镜扫描速度:最大7000mm/s（视材料标刻深度：0.02~0.2mm（视材料）标刻范围：70mm×70mm（标准）返回（二）硬件结构主要由四部分组成:1.激光头2.主控机箱3.制冷机4.工作机架返回1.1激光发生器组成部分：工作物质、泵浦源、聚光腔、谐振腔LSY50F工作物质：掺钕钇铝石榴石（Y3A15O12），简称Nd3+：YAG棒。YAG晶体外形为圆柱形结构。泵浦源：对于连续运行的固体YAG激光器，一般采用氪灯泵浦的方式。氪灯在工作时，需用水冷却。聚光腔：陶瓷聚光腔。谐振腔：两块平行的反射镜片和聚光腔即构成了激光谐振腔。返回1.2声光调制器Q开关是激光光学系统中一个重要光学元件，它通过光路偏转阻断和不阻断光的反射通道来抑制和产生激光脉冲。当激光器开始工作时，先让谐振腔处于低Q值状态，此时激光腔不断积累能量，当腔的Q值突然增大，此时，在部分反射锐端就有一个强的激光脉冲输出。因而Q开关能够达到提高激光峰值功率和实现光路开关控制双重功能。返回1.3扩束镜激光属高斯光，高斯光束经过透镜聚焦的最小光斑，与光束发散角。为了压缩高斯光束发散角，普遍使用扩束镜。返回1.4振镜头振镜头是使激光按照预定轨迹运行的执行机构，主要由高精度伺服电机、电机驱动板、反射镜、F-θ透镜及直流供给电源组成。返回2.主控机箱主要包括：2.1电源控制箱2.2计算机2.3声光电源2.4激光电源返回2.1电源控制箱电源控制箱提供了整机的电源控制。返回2.2计算机计算机在出厂前已安装D/A卡和专用打标软件,给振镜扫描系统提供数据传递及控制声光调制开关的起停。返回2.3声光电源声光电源是专门为各种型号声光Q开关器件而设计的高精度驱动电源。它能接受外部的控制信号，产生相应的射频信号并施加到Q开关器件进行激光的有无控制及波形调制。返回2.4激光电源激光电源是给泵浦源及氪灯提供直流电源的。在点灯的瞬间会产生高压。返回3.制冷机系统采用双循环水冷却方式。内循环采用纯净水冷却激光器，系统中包括流量保护，温度控制及超温报警等一系列装置，确保激光器的稳定工作。外循环采用压缩机制冷，既可以确保温度的稳定，又可以节约大量的水资源。换热蒸发器选用全钛合金材料，盘管结构。返回4.工作机架采用三维手动可调式工作台，操作方便灵活，定位精度高。打标中焦点位置的寻找由此来调节。返回（三）打标控制系统HGLaserMark2.0所具有的功能：1.图形化的操作界面2.可调用多种格式的图形文件3.多种中英文字体4.直接进行系列号及条形码编辑5.全面的激光参数数据库6.方便的起停控制功能7.帮助功能8.D/A控制卡是基于PCI总线的数字、模拟数据转换卡。它通过37针连接线与振镜扫描系统电机驱动板和声光驱动电源相连返回系统工具栏视图工具栏加工控制栏对象列表命令工具栏标...
