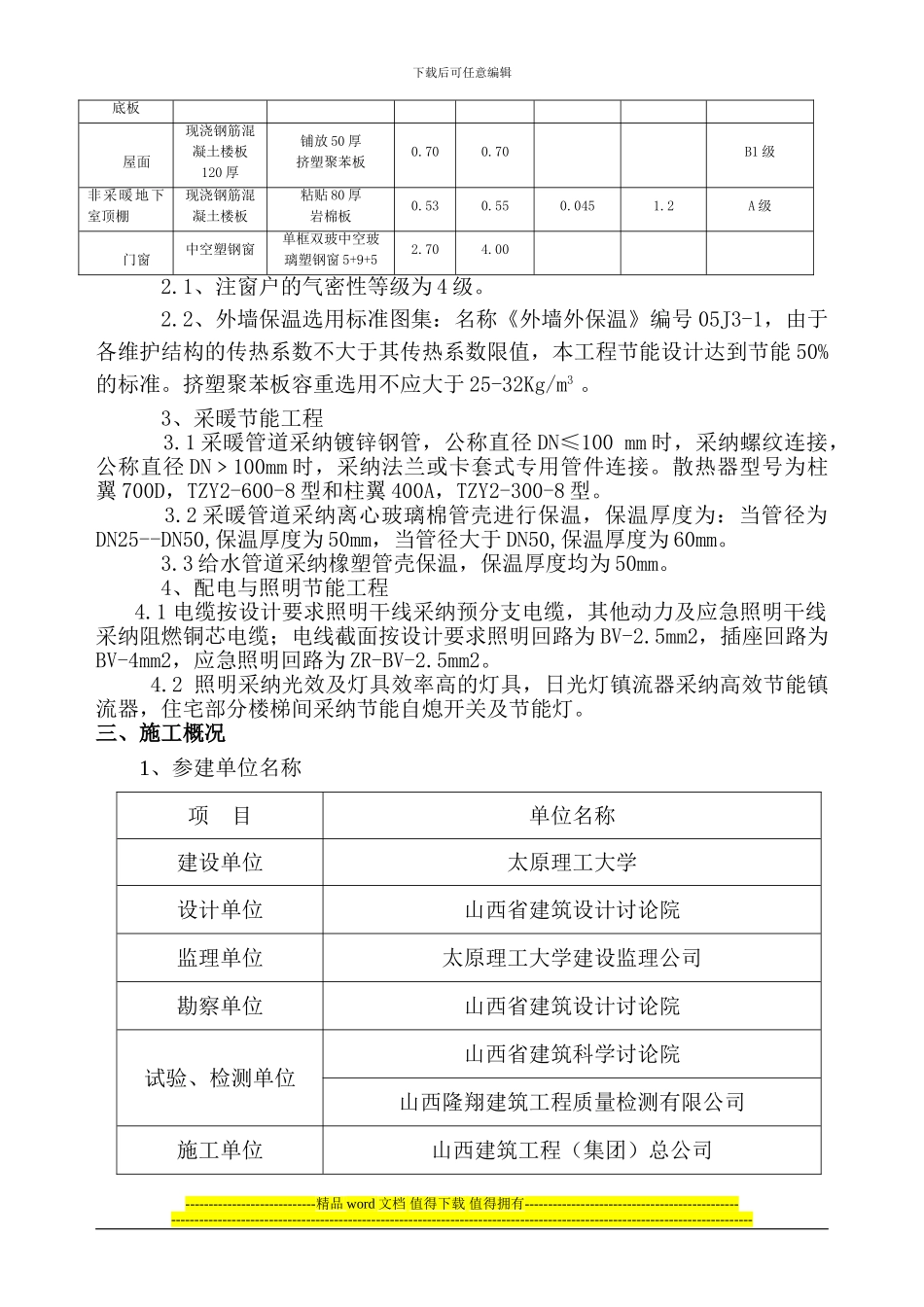

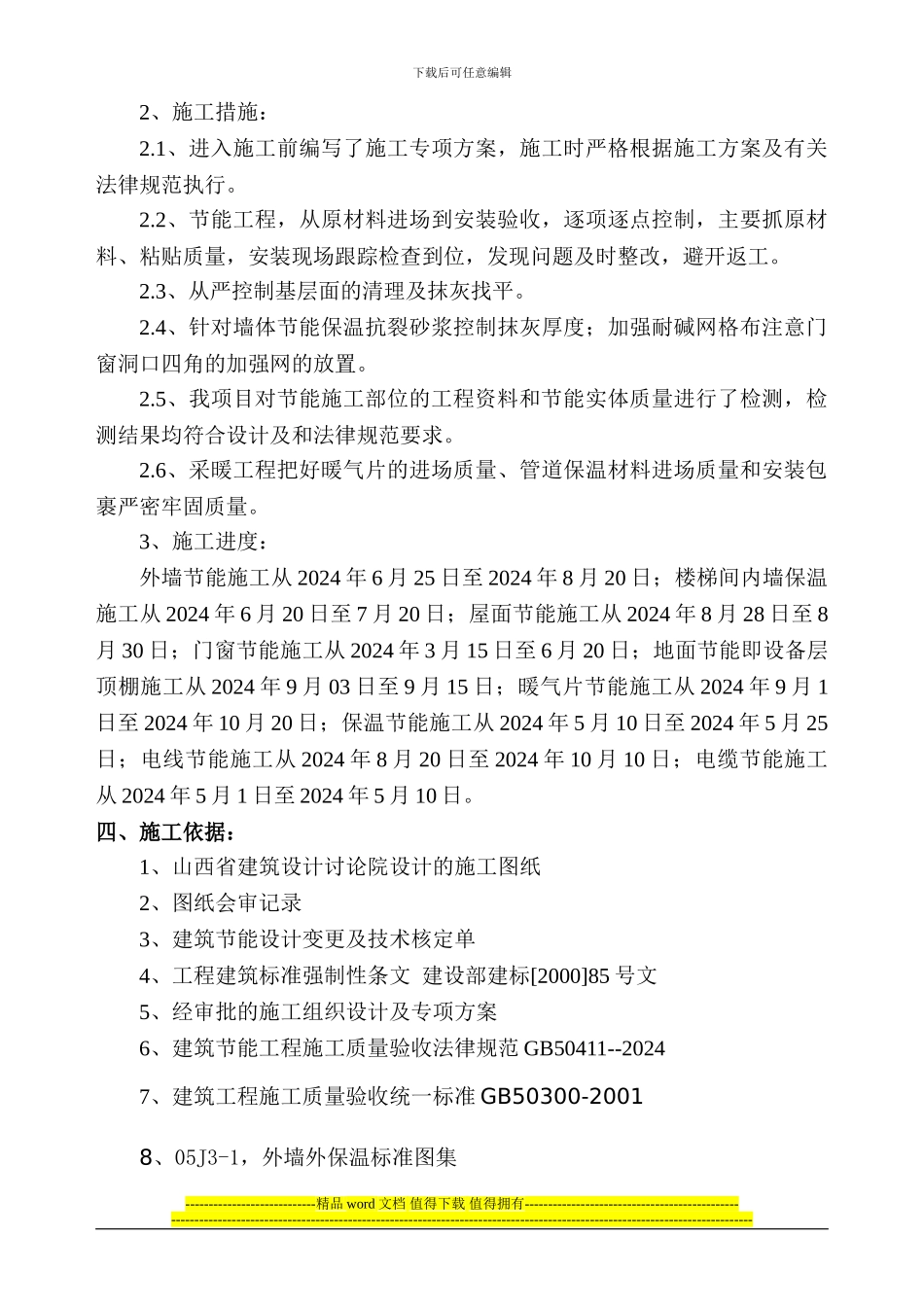

下载后可任意编辑16 号楼节能分部工程施工自评报告一、工程概况1、建筑概况：建筑概况：本工程为太原理工大学 16 号集资住宅楼工程，位于太原市旧晋祠路 42 号。建筑尺寸为长 63.46m、宽 14.16m，建筑高度83.25m，建筑面积 26861.17㎡。地下 2 层分别为设备层与人防层，地上 29 层均为住宅。人防层层高为 3.3m，设备层层高 2.2m。2、结构概况：2.1 结构类型为现浇钢筋混凝土剪力墙结构，地基为钢筋混凝土后压浆灌注桩，基础为承台梁基础。2.2 填充墙砌体为加气混凝土砌块，外墙 240 厚，内墙 200 厚。二、建筑保温节能设计依据《山西省建筑气象资料集》太原市属于北暖带重半干旱气候冬季寒冷，属于寒冷地区。本工程不采暖的部位有楼梯间、电梯间、人防层、设备层、阳台、其余部分均做采暖。节能标准及节能设计方法为贯彻国家节约能源的方针政策，本工程根据《民用建筑节能设计标准》（DBJ04-216-2024）进行设计，因体型系数和窗墙比均未超过限制值要求，所以采纳居住建筑节能登记表（寒冷地区）。1、节能设计数据： 住宅部分设计数值法律规范限值备注体型系数0.240.30窗墙比南0.310.35东0.060.30西0.060.30北0.240.252、节能措施部位结构形式保温措施传热系数传热系数限值导热系数导热系数修正系数燃烧等级结构外墙剪力墙、填充墙粘贴 25 厚挤塑聚苯 板 防 火 隔 离 带为酚醛板0.981.10.0321.1挤塑板 B1 级酚醛板 A 级不采暖楼梯间内墙剪力墙、填充墙25 厚玻化微珠1.381.500.06A 级飘窗底板、顶板、阳台现浇钢筋混凝土板粘贴 25 厚挤塑聚苯板1.421.50B1 级----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑底板屋面现浇钢筋混凝土楼板120 厚铺放 50 厚挤塑聚苯板0.700.70B1 级非采暖地下室顶棚现浇钢筋混凝土楼板粘贴 80 厚岩棉板0.530.550.0451.2A 级门窗中空塑钢窗单框双玻中空玻璃塑钢窗 5+9+52.704.002.1、注窗户的气密性等级为 4 级。2.2、外墙保温选用标准图集：名称《外墙外保温》编号 05J3-1，由于各维护结构的传热系数不大于其传热系数限值，本工程节能设计达到节能 50%的标准。挤塑聚苯板容重选用不应大于 25-32Kg/m3 。 3、采暖节能工程 3.1 采暖管道采纳镀...
