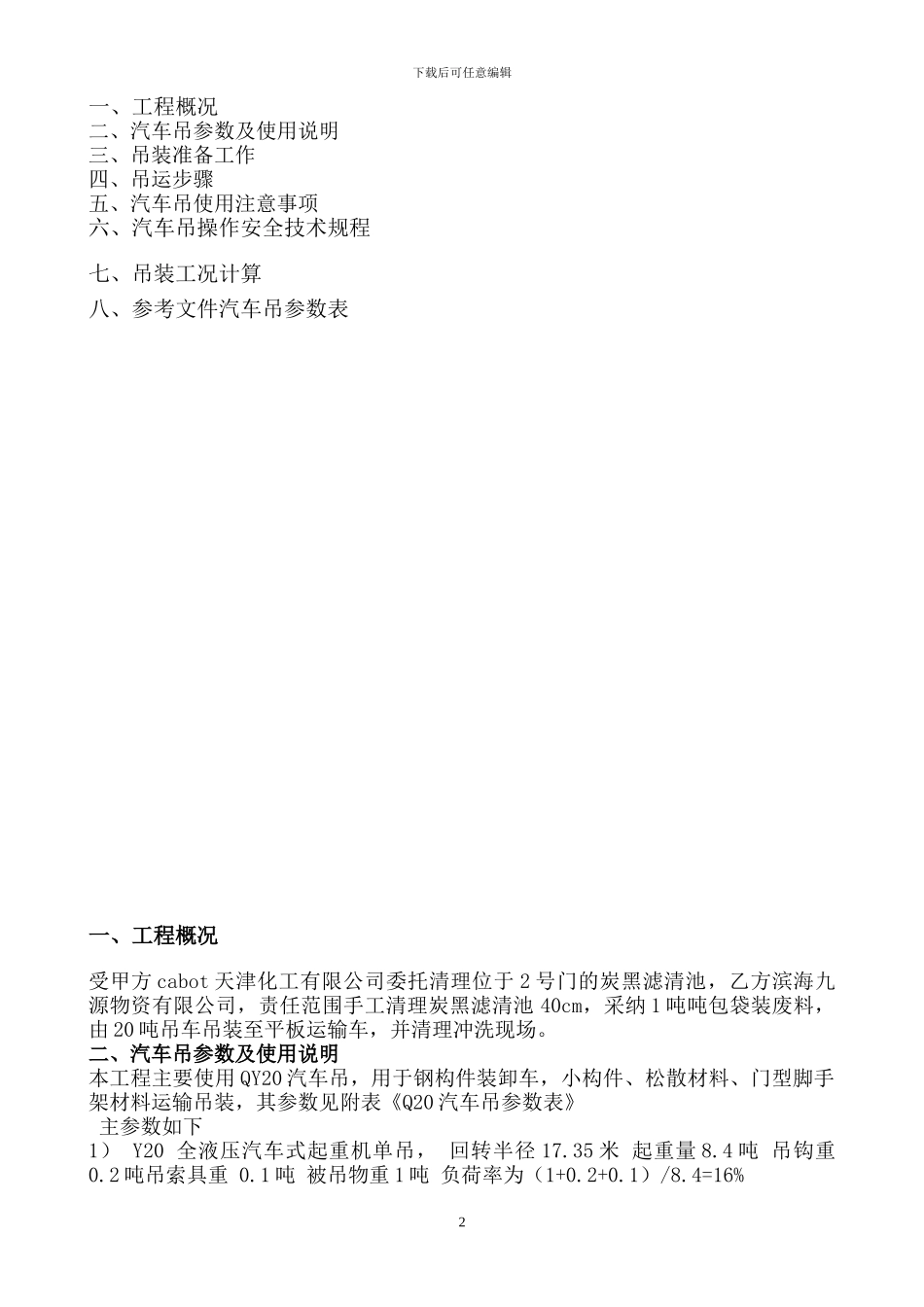

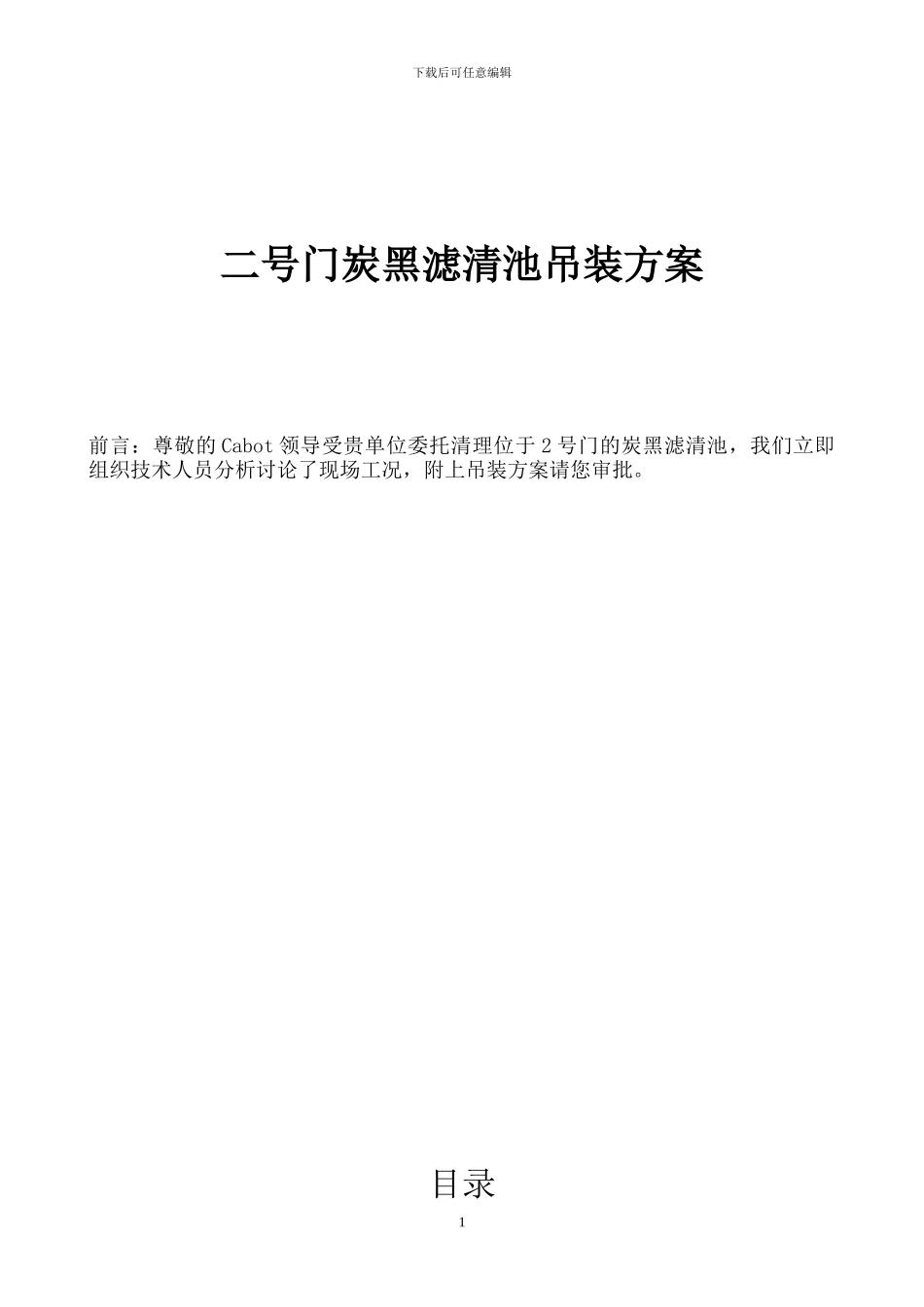

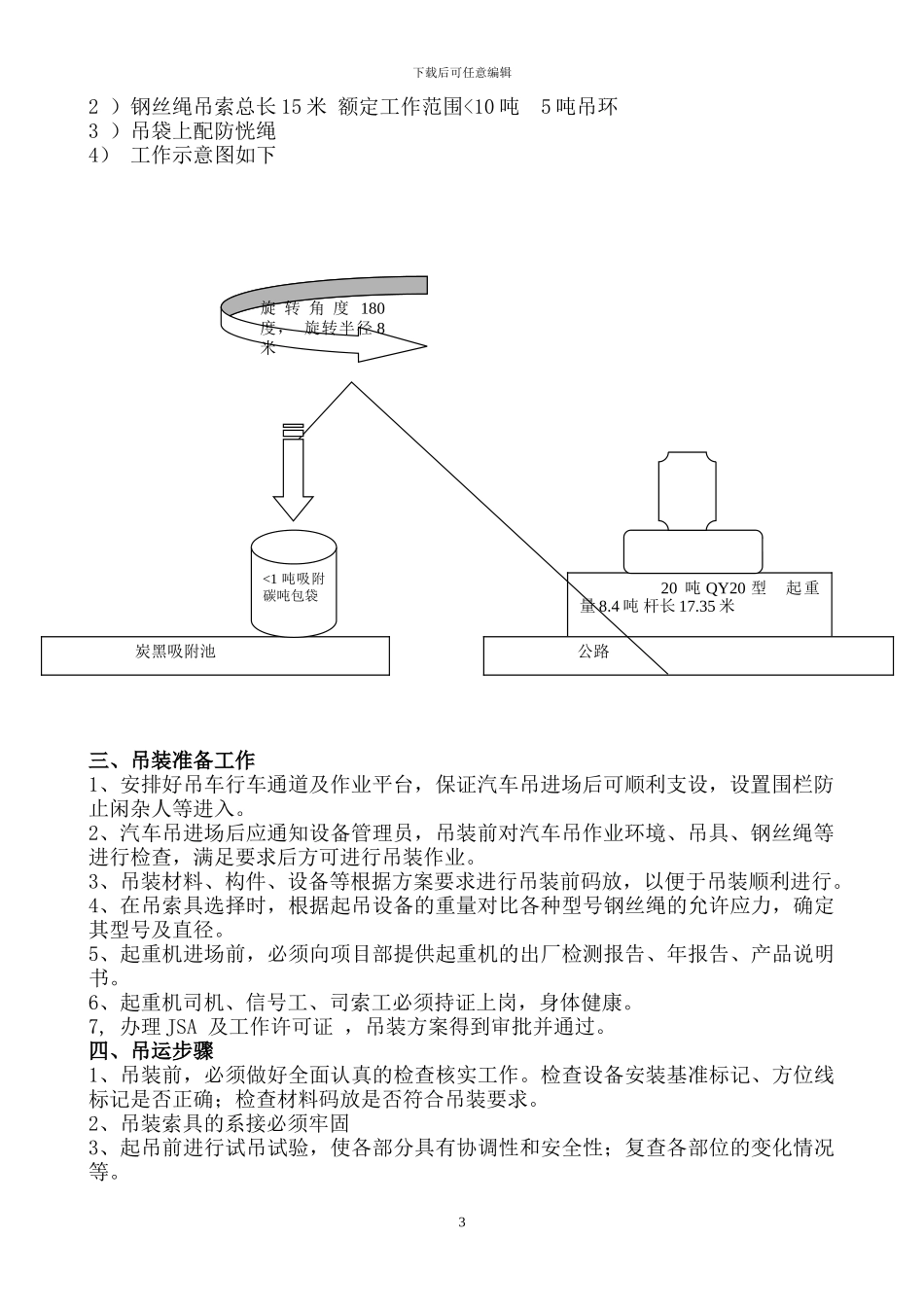

下载后可任意编辑二号门炭黑滤清池吊装方案前言：尊敬的 Cabot 领导受贵单位委托清理位于 2 号门的炭黑滤清池，我们立即组织技术人员分析讨论了现场工况，附上吊装方案请您审批。目录1下载后可任意编辑一、工程概况二、汽车吊参数及使用说明三、吊装准备工作四、吊运步骤五、汽车吊使用注意事项六、汽车吊操作安全技术规程七、吊装工况计算八、参考文件汽车吊参数表一、工程概况受甲方 cabot 天津化工有限公司委托清理位于 2 号门的炭黑滤清池，乙方滨海九源物资有限公司，责任范围手工清理炭黑滤清池 40cm，采纳 1 吨吨包袋装废料，由 20 吨吊车吊装至平板运输车，并清理冲洗现场。二、汽车吊参数及使用说明本工程主要使用 QY20 汽车吊，用于钢构件装卸车，小构件、松散材料、门型脚手架材料运输吊装，其参数见附表《Q20 汽车吊参数表》 主参数如下1） Y20 全液压汽车式起重机单吊， 回转半径 17.35 米 起重量 8.4 吨 吊钩重 0.2 吨吊索具重 0.1 吨 被吊物重 1 吨 负荷率为（1+0.2+0.1）/8.4=16%2下载后可任意编辑2 ）钢丝绳吊索总长 15 米 额定工作范围<10 吨 5 吨吊环 3 ）吊袋上配防恍绳 4） 工作示意图如下三、吊装准备工作1、安排好吊车行车通道及作业平台，保证汽车吊进场后可顺利支设，设置围栏防止闲杂人等进入。2、汽车吊进场后应通知设备管理员，吊装前对汽车吊作业环境、吊具、钢丝绳等进行检查，满足要求后方可进行吊装作业。3、吊装材料、构件、设备等根据方案要求进行吊装前码放，以便于吊装顺利进行。4、在吊索具选择时，根据起吊设备的重量对比各种型号钢丝绳的允许应力，确定其型号及直径。5、起重机进场前，必须向项目部提供起重机的出厂检测报告、年报告、产品说明书。6、起重机司机、信号工、司索工必须持证上岗，身体健康。7, 办理 JSA 及工作许可证 ，吊装方案得到审批并通过。四、吊运步骤1、吊装前，必须做好全面认真的检查核实工作。检查设备安装基准标记、方位线标记是否正确；检查材料码放是否符合吊装要求。2、吊装索具的系接必须牢固 3、起吊前进行试吊试验，使各部分具有协调性和安全性；复查各部位的变化情况等。3 炭黑吸附池20 吨 QY20 型 起重量 8.4 吨 杆长 17.35 米 公路<1 吨吸附碳吨包袋旋 转 角 度 180度， 旋转半径 8米下载后可任意编辑4、构件、材料或设备下落及就位时，应严格根据信号工指示慢放慢落，必要时应有操作工人配合吊装...
