2000824世纪城5区工程说明VIP专享VIP免费

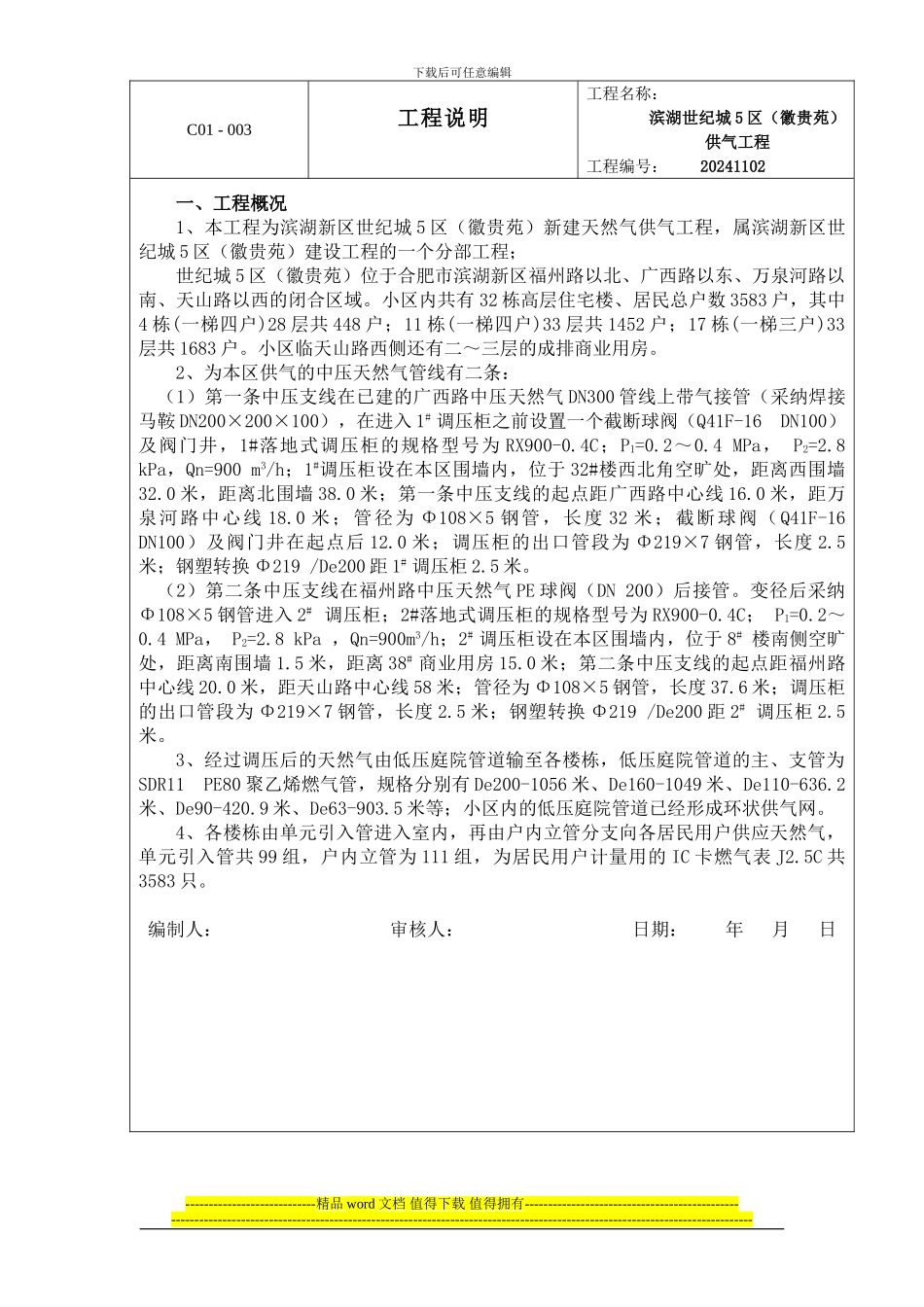

下载后可任意编辑C01 - 003工程说明工程名称：滨湖世纪城 5 区（徽贵苑）供气工程工程编号： 20241102一、工程概况1、本工程为滨湖新区世纪城 5 区（徽贵苑）新建天然气供气工程，属滨湖新区世纪城 5 区（徽贵苑）建设工程的一个分部工程；世纪城 5 区（徽贵苑）位于合肥市滨湖新区福州路以北、广西路以东、万泉河路以南、天山路以西的闭合区域。小区内共有 32 栋高层住宅楼、居民总户数 3583 户，其中4 栋(一梯四户)28 层共 448 户；11 栋(一梯四户)33 层共 1452 户；17 栋(一梯三户)33层共 1683 户。小区临天山路西侧还有二～三层的成排商业用房。2、为本区供气的中压天然气管线有二条：（1）第一条中压支线在已建的广西路中压天然气 DN300 管线上带气接管（采纳焊接马鞍 DN200×200×100），在进入 1# 调压柜之前设置一个截断球阀（Q41F-16 DN100）及阀门井，1#落地式调压柜的规格型号为 RX900-0.4C；P1=0.2～0.4 MPa， P2=2.8 kPa，Qn=900 m3/h；1#调压柜设在本区围墙内，位于 32#楼西北角空旷处，距离西围墙32.0 米，距离北围墙 38.0 米；第一条中压支线的起点距广西路中心线 16.0 米，距万泉河路中心线 18.0 米；管径为 Φ108×5 钢管，长度 32 米；截断球阀（Q41F-16 DN100）及阀门井在起点后 12.0 米；调压柜的出口管段为 Φ219×7 钢管，长度 2.5米；钢塑转换 Φ219 /De200 距 1# 调压柜 2.5 米。（2）第二条中压支线在福州路中压天然气 PE 球阀（DN 200）后接管。变径后采纳Φ108×5 钢管进入 2# 调压柜；2#落地式调压柜的规格型号为 RX900-0.4C； P1=0.2～0.4 MPa， P2=2.8 kPa ，Qn=900m3/h；2# 调压柜设在本区围墙内，位于 8# 楼南侧空旷处，距离南围墙 1.5 米，距离 38# 商业用房 15.0 米；第二条中压支线的起点距福州路中心线 20.0 米，距天山路中心线 58 米；管径为 Φ108×5 钢管，长度 37.6 米；调压柜的出口管段为 Φ219×7 钢管，长度 2.5 米；钢塑转换 Φ219 /De200 距 2# 调压柜 2.5米。3、经过调压后的天然气由低压庭院管道输至各楼栋，低压庭院管道的主、支管为SDR11 PE80 聚乙烯燃气管，规格分别有 De200-1056 米、De160-1049 米、De110-636.2米、De90-420.9 米、De63-903.5 米等；小区内的低压庭院管道已经形成环状供气网。4、各楼栋由单元引入管进入室内，再由户内立管分支向各居民用户供应天然气，单元...
