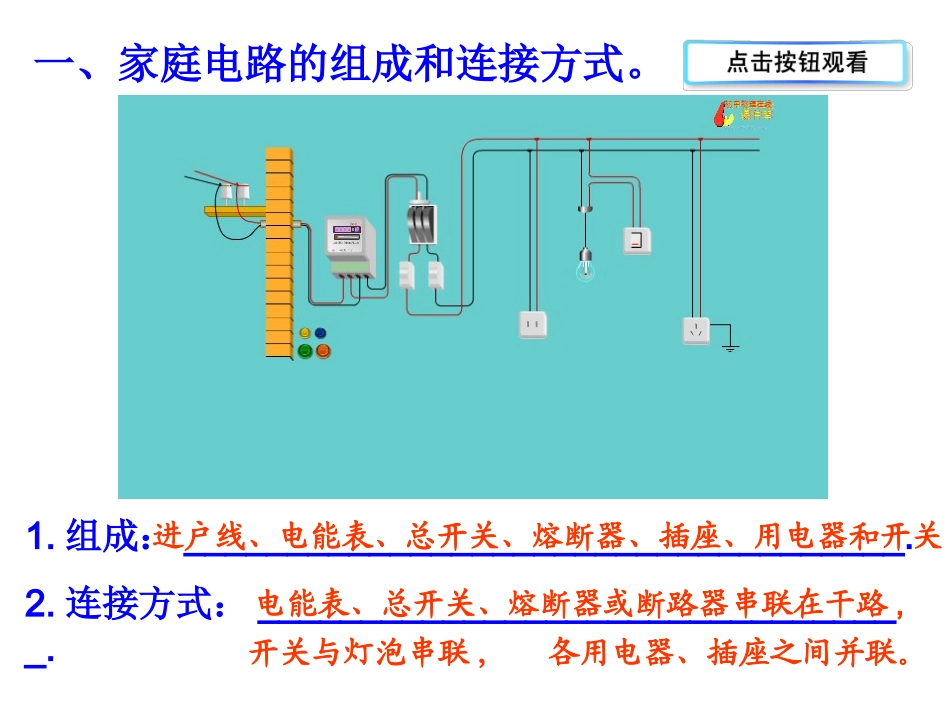

15.5家庭用电一、家庭电路的组成和连接方式。1.组成：___________________________________.2.连接方式：________________________________.进户线、电能表、总开关、熔断器、插座、用电器和开关电能表、总开关、熔断器或断路器串联在干路,开关与灯泡串联,各用电器、插座之间并联。保险丝和总开关火线与零线之间的电压是________,火线和地面之间的电压是________，零线与地面之间________电压；（1）进户线：有两条，分别称为_____________。U=220VU=0V火线零线U=220V地面3.各组成部分的作用地线：与进户线不相连，连接在住宅楼埋入大地的接地导体上。火线和零线220V220V没有（3）熔丝：符号：连接：____________________________________。特点：熔丝是由_____________________________制成.作用：当__________________________时，熔丝熔断，自动切断电路，起保险作用。更换：__________________________________._____________________________。串联在干路的火线上电阻率较大而熔点较低的铅锑合金电路中电流过大（超过规定值）（2）电能表：连接：___________________，作用：用来测量___________的仪表。串联在干路中消耗电能不要换用较粗的熔丝，千万不要用铝丝、铜丝代替熔丝三孔插座和三脚插头说明：三孔插座比两孔插座多了一个______孔，而三脚式插头与接地孔相对应的那个插头脚接____________________。三孔插座的接法:________________________（4）插座和插头：有两孔和三孔两种，三孔插座有接地线。“左零右火上（中）接地”接地用电器的金属外壳测电笔4.测电笔的使用1）作用：_________________；2）使用方法：___________________________________。辨别火线和零线手接触笔尾金属体，笔尖金属体接触导体4.测电笔的使用错误操作手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。但千万不能接触笔尖金属体为什么手触笔尾金属体时氖管会发光，而人不会触电呢？???因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于220伏/1000000欧=0.00022安=0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。如何把灯泡接入电路螺口灯泡卡口灯泡二、电灯及其安装零线直接进灯座(螺旋套）火线经过开关进灯座（顶端）白炽灯的安装口诀：卡口式螺丝口式火线零线火线零线火线零线火线和零线可以任意连接零线火线火线和零线决不可以接错螺口灯泡零线只能接在螺旋套上三、家庭电路中造成电流过大的原因是：_______和____________________.短路用电器的总功率过大1.触电的原因：人体直接或间接接触_______引起的。2.安全用电原则：（1）不接触____________________；（2）不靠近_______________；四、安全用电火线高于36V的低压带电体高压带电体（4）不损坏电气设备的绝缘体;（5）电路安装要规范；（6）有金属外壳的用电器一定要接地；（7）遇到有人触电，应先切断电源，并规范施救。（3）不弄湿用电器；例题：1、将带开关的螺丝口灯泡，带保险丝的两孔插座，一个三孔插座正确地接入家庭电路．2、将带开关的灯泡和带保险丝的三孔插座正确地接入家庭电路．作业：1、将带开关的螺丝口灯泡和带熔丝的三孔插座正确地接入家庭电路．2、将三孔插座和一盏带开关的螺丝口灯泡正确地接入家庭电路．知识改变命运学习成就未来1、如图所示是家庭电路的一部分，则()A．图中元件“l”的连接位置错误B．元件“l”“2’’“3”正确连接顺序为“1”“3”“2”C．图中接错的元件是“5”D．图中接错的元件是“6”课时训练B2、人体发生触电的原因是()A.人体能导电B.人体带电太多了C.通过人体的电流超过了一定值D.人体接触了电池3、在家庭电路里，下列哪种情况不会造成触电事故()A.人站在地上，一只手接触火线B.人站在地上，两只手同时接触火线C.人站在地上，两只手同时接触零线D.人站在绝缘的木梯上，一只手接触火线，另一只手接触零线CC4、当发现有人触电或电器设备着火时，正确的做法是()A立即用刀将电线割断B立即上去将人拉开C立即泼水灭火D立即拉断电源开关或用绝缘物将电线...
