2024级隧道工程课程设计1-1VIP免费

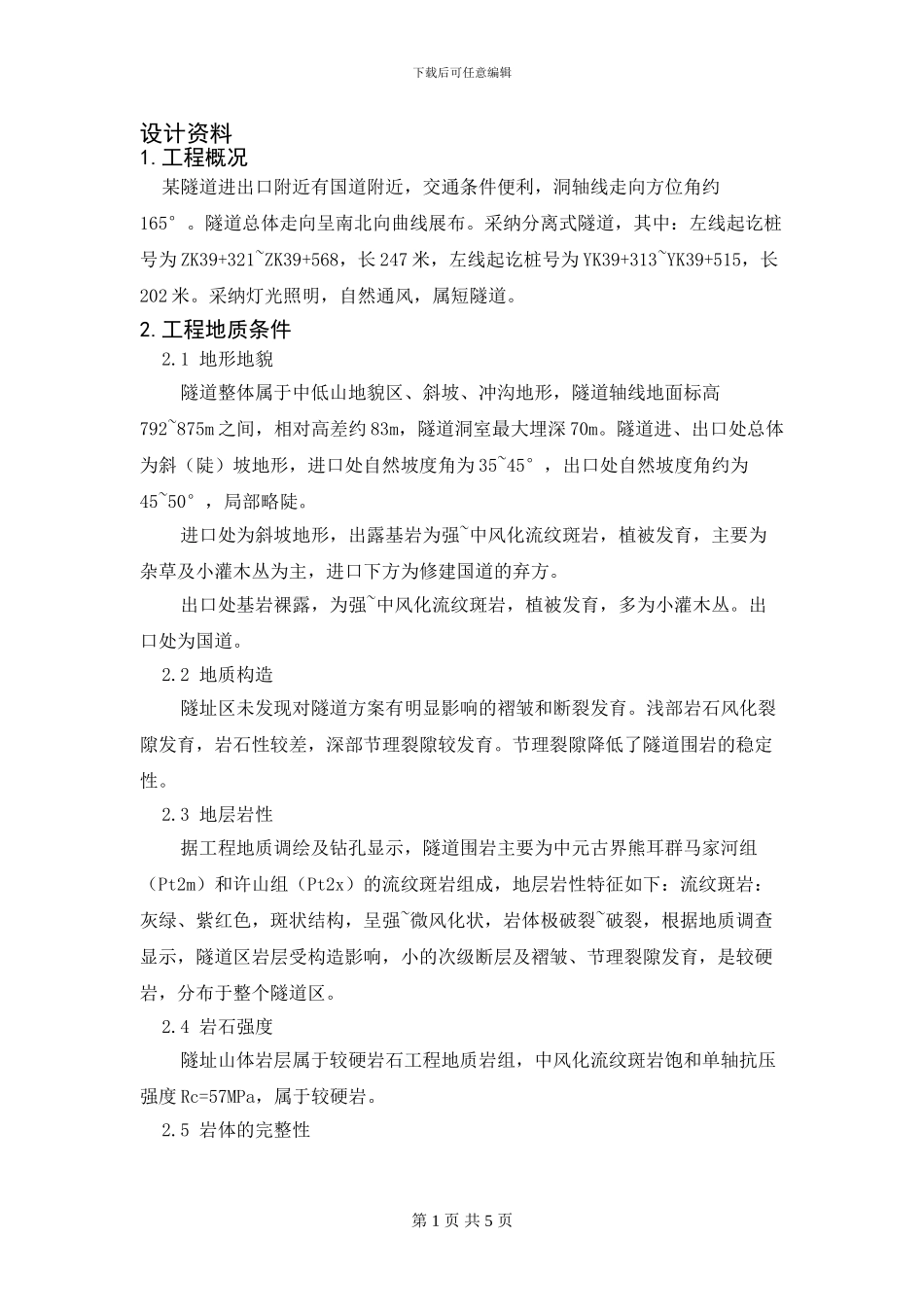

2024级隧道工程课程设计1-1_第1页
1/5

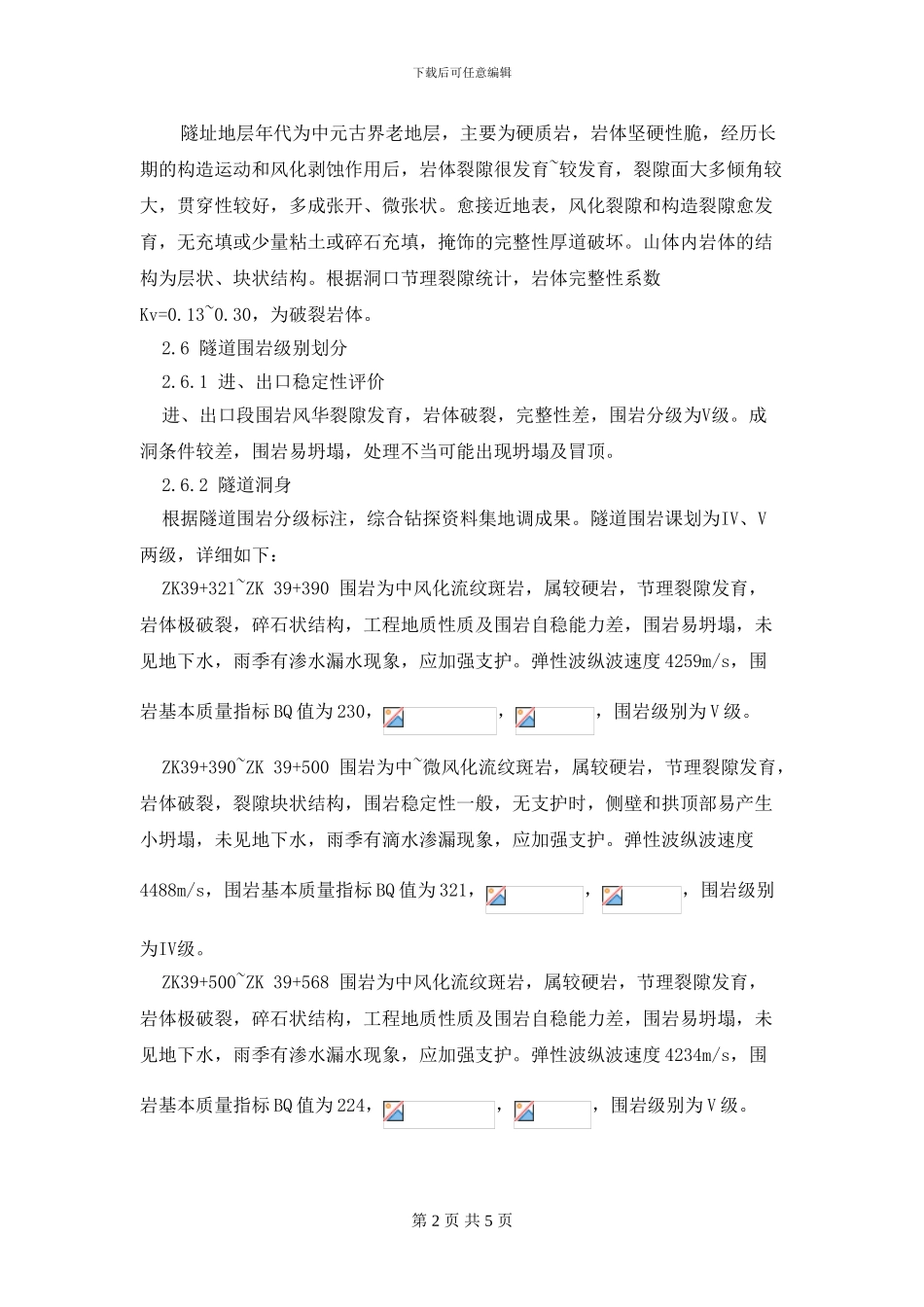

2024级隧道工程课程设计1-1_第2页
2/5

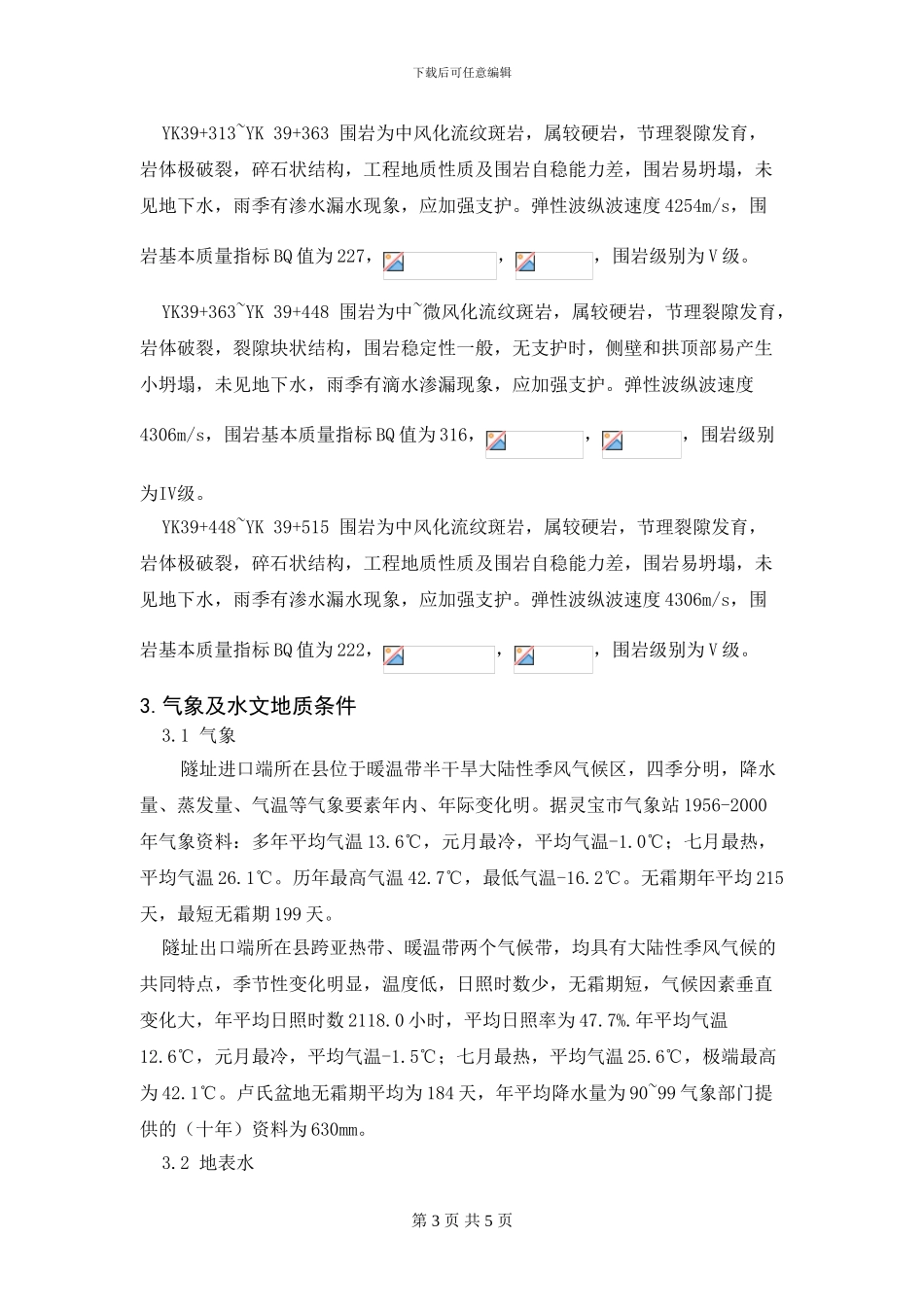

2024级隧道工程课程设计1-1_第3页
3/5
下载后可任意编辑设计资料1.工程概况某隧道进出口附近有国道附近,交通条件便利,洞轴线走向方位角约165°。隧道总体走向呈南北向曲线展布。采纳分离式隧道,其中:左线起讫桩号为 ZK39+321~ZK39+568,长 247 米,左线起讫桩号为 YK39+313~YK39+515,长202 米。采纳灯光照明,自然通风,属短隧道。2.工程地质条件2.1 地形地貌 隧道整体属于中低山地貌区、斜坡、冲沟地形,隧道轴线地面标高792~875m 之间,相对高差约 83m,隧道洞室最大埋深 70m。隧道进、出口处总体为斜(陡)坡地形,进口处自然坡度角为 35~45°,出口处自然坡度角约为45~50°,局部略陡。 进口处为斜坡地形,出露基岩为强~中风化流纹斑岩,植被发育,主要为杂草及小灌木丛为主,进口下方为修建国道的弃方。 出口处基岩裸露,为强~中风化流纹斑岩,植被发育,多为小灌木丛。出口处为国道。2.2 地质构造 隧址区未发现对隧道方案有明显影响的褶皱和断裂发育。浅部岩石风化裂隙发育,岩石性较差,深部节理裂隙较发育。节理裂隙降低了隧道围岩的稳定性。2.3 地层岩性 据工程地质调绘及钻孔显示,隧道围岩主要为中元古界熊耳群马家河组(Pt2m)和许山组(Pt2x)的流纹斑岩组成,地层岩性特征如下:流纹斑岩:灰绿、紫红色,斑状结构,呈强~微风化状,岩体极破裂~破裂,根据地质调查显示,隧道区岩层受构造影响,小的次级断层及褶皱、节理裂隙发育,是较硬岩,分布于整个隧道区。2.4 岩石强度 隧址山体岩层属于较硬岩石工程地质岩组,中风化流纹斑岩饱和单轴抗压强度 Rc=57MPa,属于较硬岩。2.5 岩体的完整性第 1 页 共 5 页下载后可任意编辑 隧址地层年代为中元古界老地层,主要为硬质岩,岩体坚硬性脆,经历长期的构造运动和风化剥蚀作用后,岩体裂隙很发育~较发育,裂隙面大多倾角较大,贯穿性较好,多成张开、微张状。愈接近地表,风化裂隙和构造裂隙愈发育,无充填或少量粘土或碎石充填,掩饰的完整性厚道破坏。山体内岩体的结构为层状、块状结构。根据洞口节理裂隙统计,岩体完整性系数Kv=0.13~0.30,为破裂岩体。2.6 隧道围岩级别划分2.6.1 进、出口稳定性评价进、出口段围岩风华裂隙发育,岩体破裂,完整性差,围岩分级为V级。成洞条件较差,围岩易坍塌,处理不当可能出现坍塌及冒顶。2.6.2 隧道洞身根据隧道围岩分级标注,综合钻探资料集地调成果。隧道围岩课划为IV、V两级,详细如下:ZK39+321~ZK 39+390 围岩为中风化流纹斑岩,属较硬岩,节...
