220kV昭文-铁琴线路工程监理评估报告VIP免费

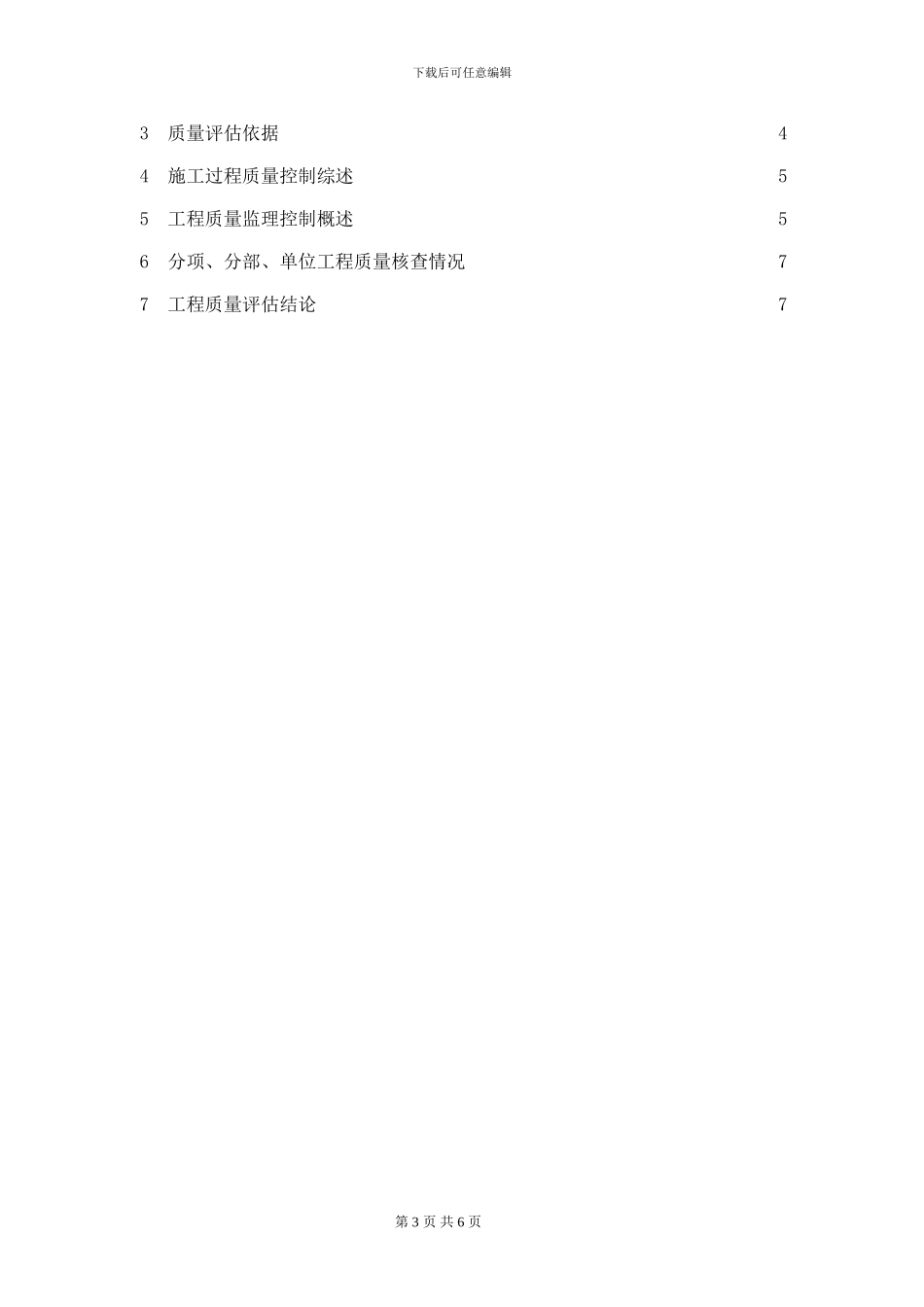

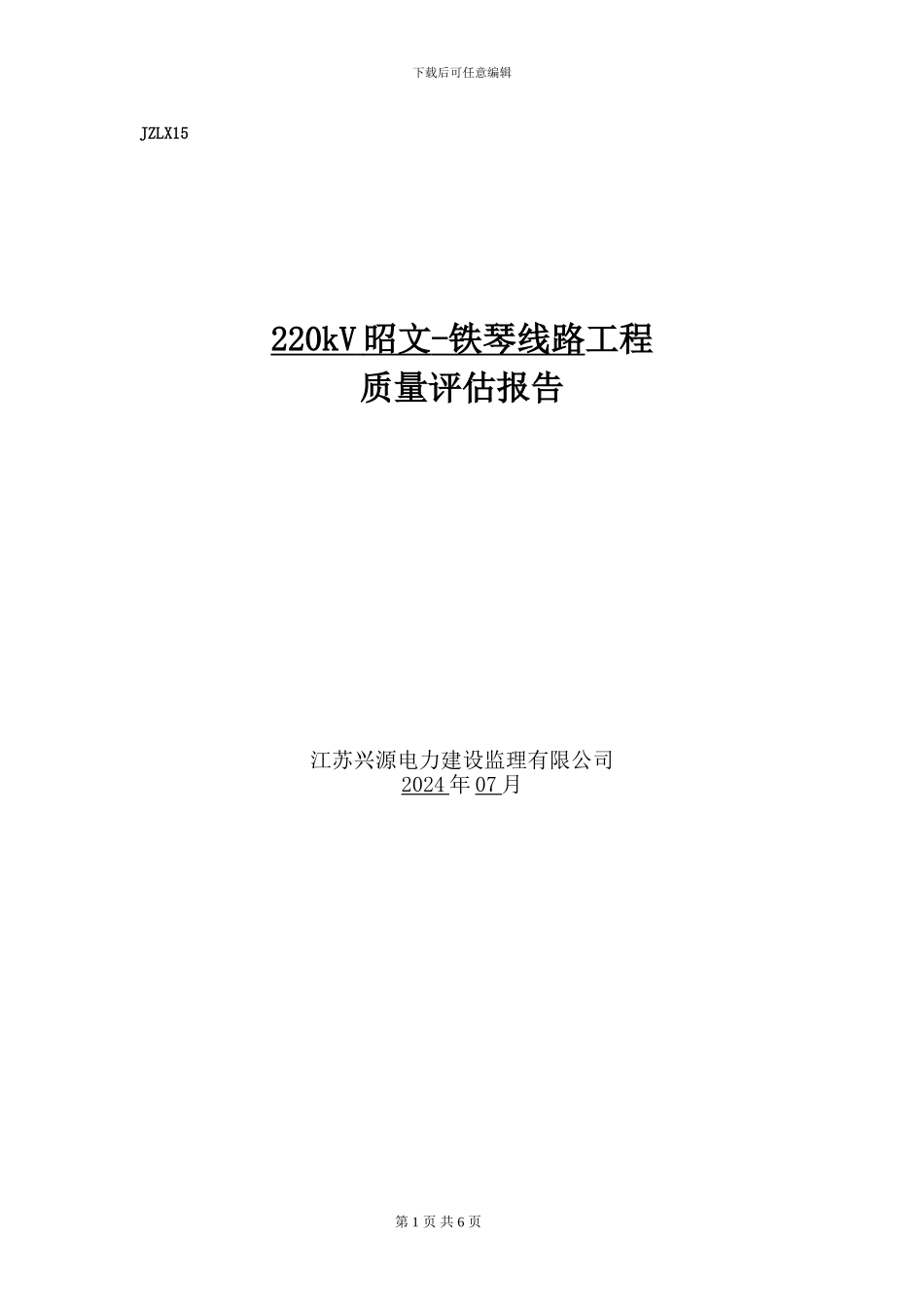

下载后可任意编辑JZLX15 220kV 昭文 - 铁琴线路 工程质量评估报告江苏兴源电力建设监理有限公司2024 年 07 月 第 1 页 共 6 页下载后可任意编辑批准： 年 月 日审核： 年 月 日编写： 年 月 日目 次1 工程概况42 质量评估范围4 第 2 页 共 6 页下载后可任意编辑3 质量评估依据44 施工过程质量控制综述55 工程质量监理控制概述56 分项、分部、单位工程质量核查情况77 工程质量评估结论7 第 3 页 共 6 页下载后可任意编辑1 工程概况220kV 昭文-铁琴送电线路起与 220kV 昭文变，止于 220kV 铁琴变，线路全长 11.425km。其中 220/110kV 混压四回路共 4.881km,220kV 双回路长 6.544km。基础型式为灌注桩、灌注桩加承台的基础型式，混凝土强度均为 C25。全线采纳的铁塔型式为镀锌角钢铁塔及钢管杆。本工程导线 220kV 线路采纳 4*LGJ-300/25 型钢芯铝绞线，110kV 线路采纳 1*LGJ-400/35 型钢芯铝绞线。造价人才网地线为 JLB40-150 型铝包钢绞线及 OPGW 光缆。本工程参建单位：项目法人：江苏省电力公司建设管理单位：江苏省电力公司电力经济技术讨论院设计单位：江苏省电力设计院 监理单位：江苏兴源电力建设监理有限公司施工单位：江苏省送变电公司本工程计划工期：13 个月（2024 年 10 月 1 日-2024 年 12 月 30 日） 2 质量评估范围本次质量评估报告评估的范围为220kV昭文-铁琴送电线路工程基础分部工程、接地分部工程、杆塔组立分部工程、架线及附件安装分部工程3 质量评估依据(1) 设计说明、施工图纸、设计变更等(2) 《110kV～500kV架空送电线路施工及验收法律规范》GB 50233—2024(3) 《110～500kV架空送电线路施工质量检验及评定标准》DL/T5168-2024(4) 《国家电网公司输变电工程标准工艺管理办法》国家电网基建〔2024〕1587号(5) 《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量〔2024〕19号(6) 《输变电工程建设强制性条文实施规程》Q/GDW 248-2024(7) 施工及监理合同、附件、会议纪要等4 施工过程质量控制综述在施工过程中，监理项目部先后审查核实施工项目部现场项目管理机构设置、项目管理实施规划、质量保证体系、质量管理体系等施工策划文件及国家强制性标准条文的执行计划，均达到法律规范要求；审查施工方案和施工技术措施，在施工过程中通过原材料见证取样、现场施工见证、巡视检查、旁站监理、平等检验、复检等监督施...
