第六届ITAT大赛二维CAD建筑设计预赛试题VIP免费

第六届ITAT大赛二维CAD建筑设计预赛试题_第1页
1/17

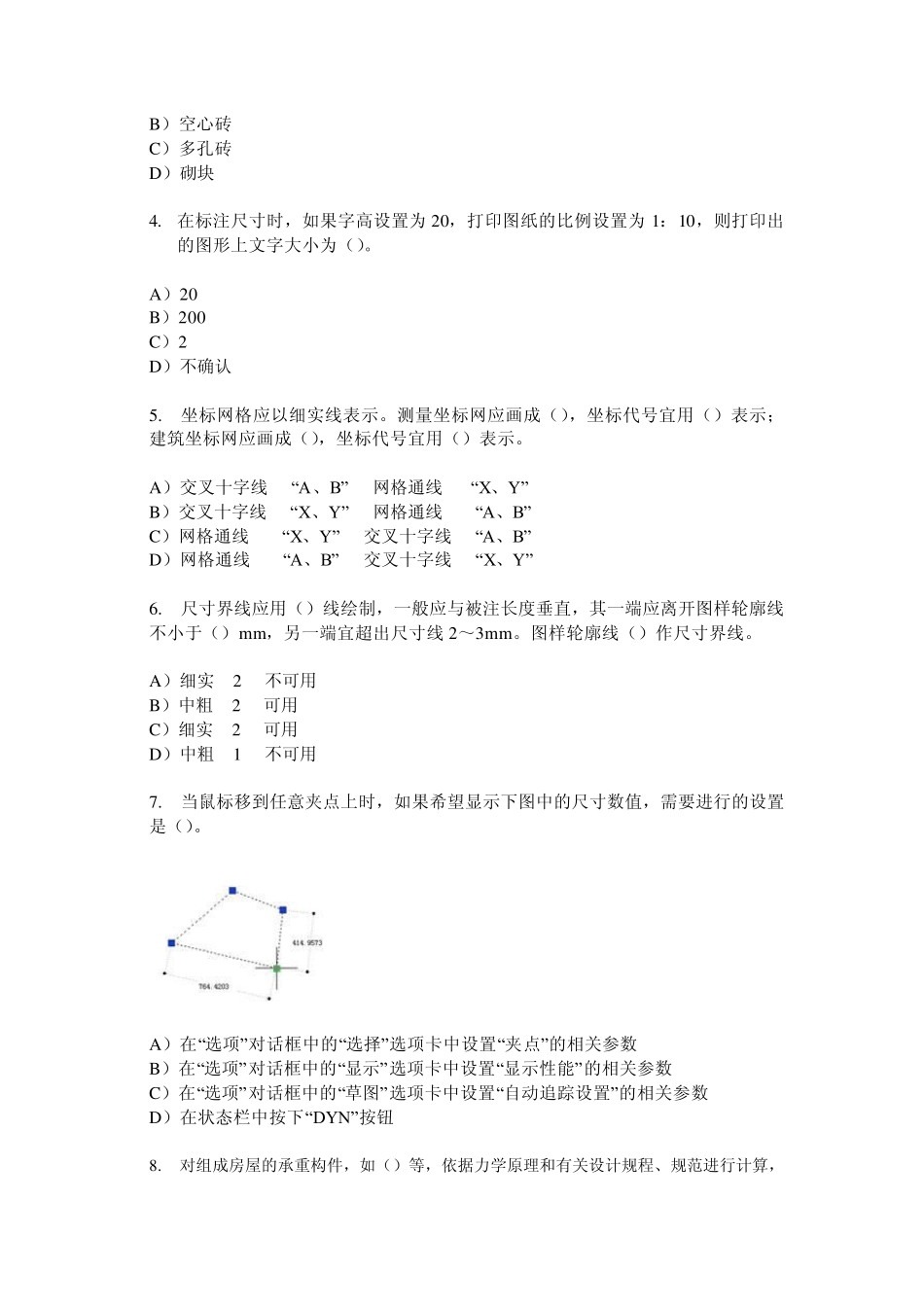

第六届ITAT大赛二维CAD建筑设计预赛试题_第2页
2/17

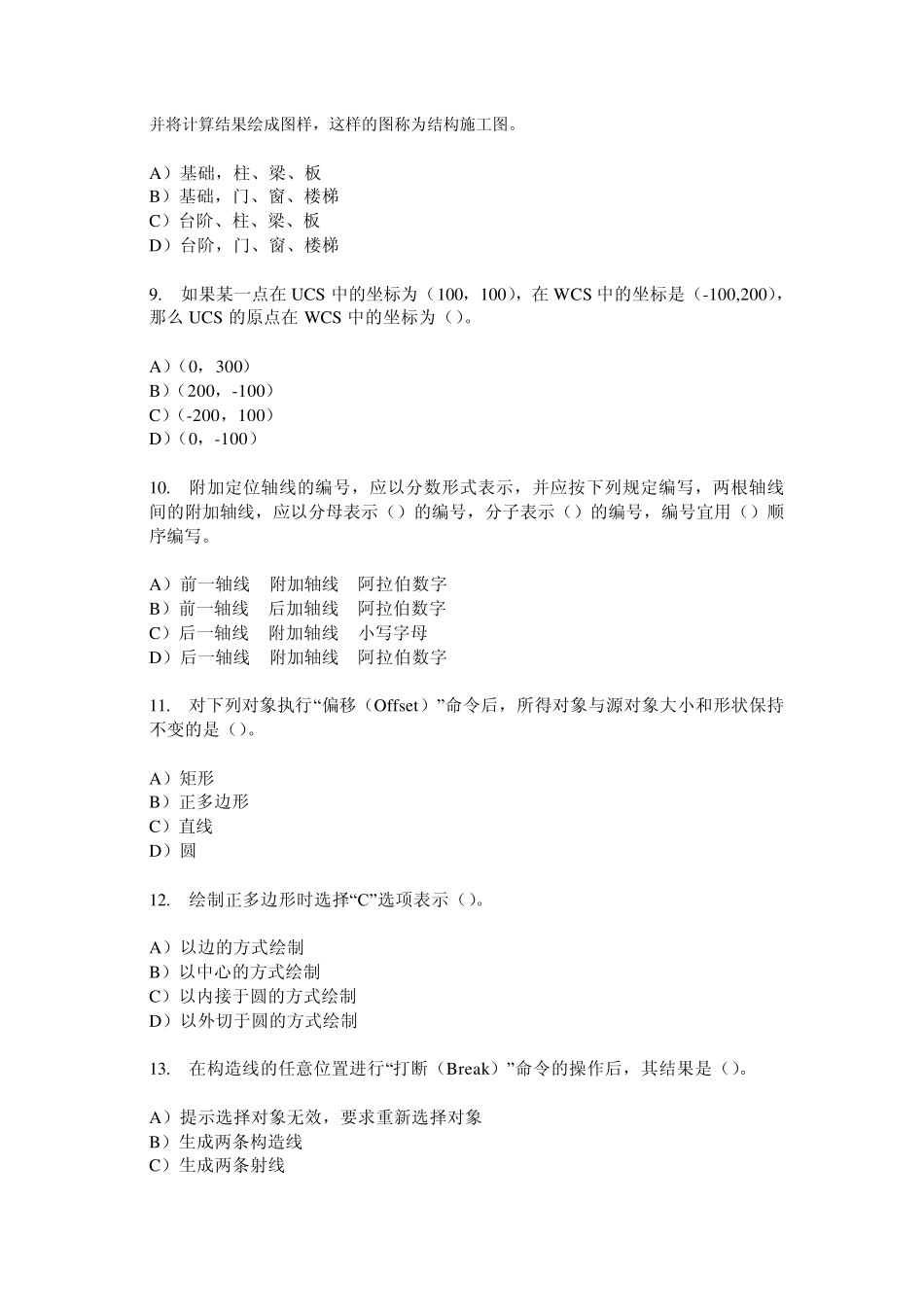

第六届ITAT大赛二维CAD建筑设计预赛试题_第3页
3/17
第六届全国信息技术应用水平大赛 -- 预赛考试 -- 二维C A D 建筑设计 -- 预赛 一、单项选择题 【共60题,每小题1分,共60分。下列每题给出的多个选项中,只有一项是最符合试题要求的。请选择相应的正确答案。】 1. 尺寸起止符号一般用中粗斜短线绘制,其倾斜方向应与尺寸界线成()45°角,长度宜为()mm。半径、直径、角度与弧长的尺寸起止符号,宜用()表示。 A)逆时针 2~3 圆点 B)顺时针 1~2 圆点 C)逆时针 1~2 箭头 D)顺时针 2~3 箭头 2. 下图中尺寸数字为 9 的尺寸样式是在()的基础上()得来的。 A)对齐标注 未经修改 B)线性标注 通过修改尺寸样式对话框中的参数 C)线性标注 用尺寸编辑中的“倾斜”修改后 D)对齐标注 用尺寸编辑中的“倾斜”修改后 3. 下图为普通砖的图例,该图例不能用于填充()砌成的墙体。 A)实心砖 B)空心砖 C)多孔砖 D)砌块 4. 在标注尺寸时,如果字高设置为20,打印图纸的比例设置为1:10,则打印出的图形上文字大小为()。 A)20 B)200 C)2 D)不确认 5. 坐标网格应以细实线表示。测量坐标网应画成(),坐标代号宜用()表示;建筑坐标网应画成(),坐标代号宜用()表示。 A)交叉十字线 “A、B” 网格通线 “X、Y” B)交叉十字线 “X、Y” 网格通线 “A、B” C)网格通线 “X、Y” 交叉十字线 “A、B” D)网格通线 “A、B” 交叉十字线 “X、Y” 6. 尺寸界线应用()线绘制,一般应与被注长度垂直,其一端应离开图样轮廓线不小于()mm,另一端宜超出尺寸线2~3mm。图样轮廓线()作尺寸界线。 A)细实 2 不可用 B)中粗 2 可用 C)细实 2 可用 D)中粗 1 不可用 7. 当鼠标移到任意夹点上时,如果希望显示下图中的尺寸数值,需要进行的设置是()。 A)在“选项”对话框中的“选择”选项卡中设置“夹点”的相关参数 B)在“选项”对话框中的“显示”选项卡中设置“显示性能”的相关参数 C)在“选项”对话框中的“草图”选项卡中设置“自动追踪设置”的相关参数 D)在状态栏中按下“DYN”按钮 8. 对组成房屋的承重构件,如()等,依据力学原理和有关设计规程、规范进行计算,并将计算结果绘成图样,这样的图称为结构施工图。 A)基础,柱、梁、板 B)基础,门、窗、楼梯 C)台阶、柱、梁、板 D)台阶,门、窗、楼梯 9. 如果某一点在 UCS 中的坐标为(100,100),在 WCS 中...
