某七层一字型框架办公楼建筑设计和实现 土木工程管理专业

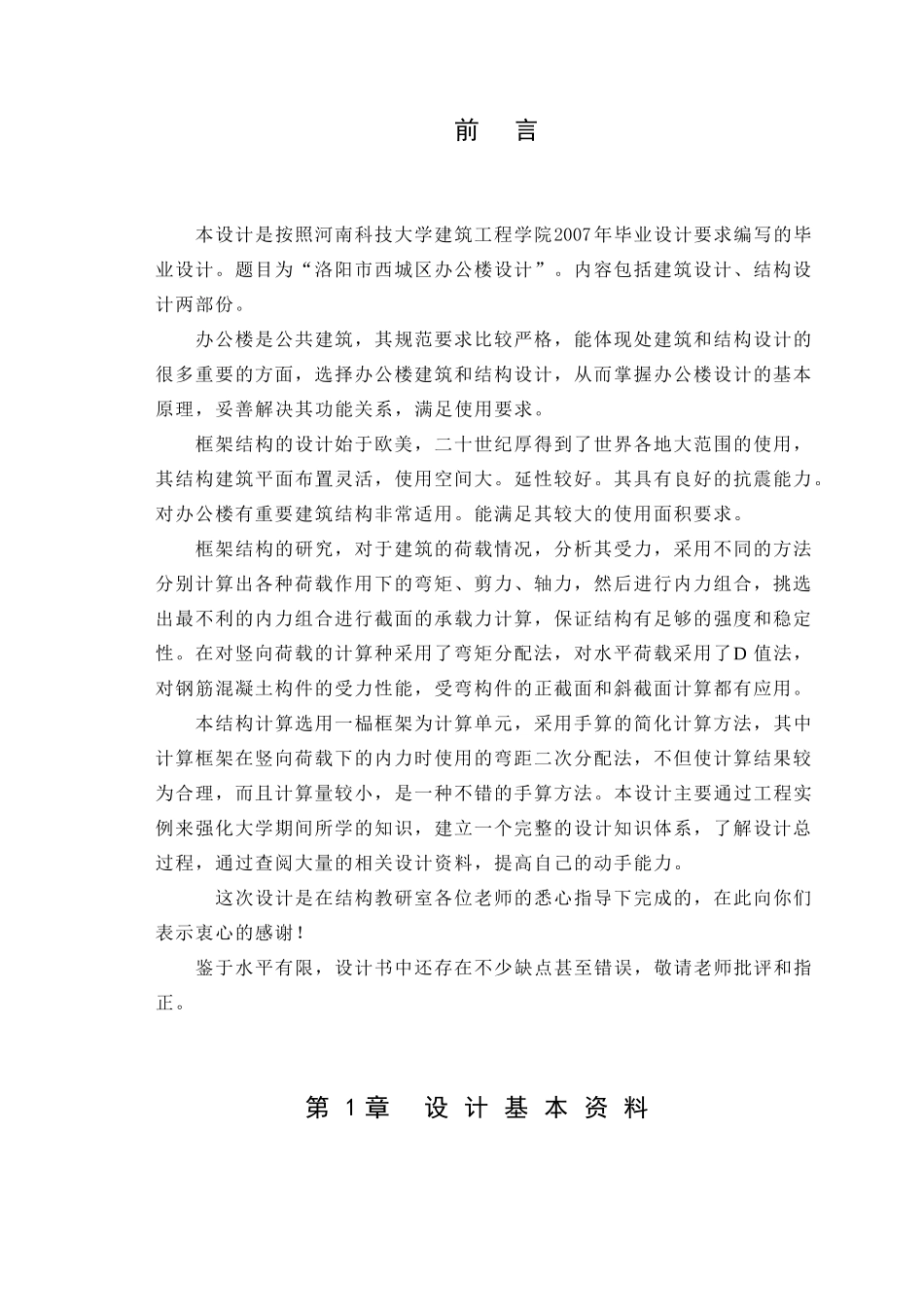

前 言本设计是按照河南科技大学建筑工程学院2007年毕业设计要求编写的毕业设计。题目为“洛阳市西城区办公楼设计”。内容包括建筑设计、结构设计两部份。办公楼是公共建筑，其规范要求比较严格，能体现处建筑和结构设计的很多重要的方面，选择办公楼建筑和结构设计，从而掌握办公楼设计的基本原理，妥善解决其功能关系，满足使用要求。框架结构的设计始于欧美，二十世纪厚得到了世界各地大范围的使用，其结构建筑平面布置灵活，使用空间大。延性较好。其具有良好的抗震能力。对办公楼有重要建筑结构非常适用。能满足其较大的使用面积要求。框架结构的研究，对于建筑的荷载情况，分析其受力，采用不同的方法分别计算出各种荷载作用下的弯矩、剪力、轴力，然后进行内力组合，挑选出最不利的内力组合进行截面的承载力计算，保证结构有足够的强度和稳定性。在对竖向荷载的计算种采用了弯矩分配法，对水平荷载采用了D 值法，对钢筋混凝土构件的受力性能，受弯构件的正截面和斜截面计算都有应用。本结构计算选用一榀框架为计算单元，采用手算的简化计算方法，其中计算框架在竖向荷载下的内力时使用的弯距二次分配法，不但使计算结果较为合理，而且计算量较小，是一种不错的手算方法。本设计主要通过工程实例来强化大学期间所学的知识，建立一个完整的设计知识体系，了解设计总过程，通过查阅大量的相关设计资料，提高自己的动手能力。这次设计是在结构教研室各位老师的悉心指导下完成的，在此向你们表示衷心的感谢！鉴于水平有限，设计书中还存在不少缺点甚至错误，敬请老师批评和指正。第 1 章 设 计 基 本 资 料§1.l 初步设计资料一. 工程名称：洛阳市西城区办公楼。二. 工程概况：建筑面积8500㎡，建筑总高为26.15m, 主体大楼为七层，裙房为六层，室内外高差为0.45m.三. 温度：最热月平均28℃，最冷月平均-5℃；极端最高温度38℃，极端最低温度为－11.5℃.四. 相对湿度：年平均34％五. 相对风向：北风，基本风压0.35KN/ ㎡.六. 雨雪条件：最大积雪深度0.25㎝, 雪荷载0.30 KN/ ㎡。七. 年降雨量870 ㎜。八. 水文资料：经勘探未发现地下水九. 地质条件：1. 地震烈度：非抗震 ，场地类型： Ⅱ类。2. 地质资料：见表1 －1表 1 － 1 地 质 资 料基 底 埋 深（ m ）土 层 厚 度（ m ）岩 土 名 称地 基 土 静 荷 载 标 准 值（ Kpa）2.202.20杂 填 土1008.005.80粉 质 粘 土14016.208.20...
