第十四篇胶合、涂墨工艺VIP免费

第十四篇胶合、涂墨工艺_第1页
1/15
第十四篇胶合、涂墨工艺_第2页
2/15
第十四篇胶合、涂墨工艺_第3页
3/15

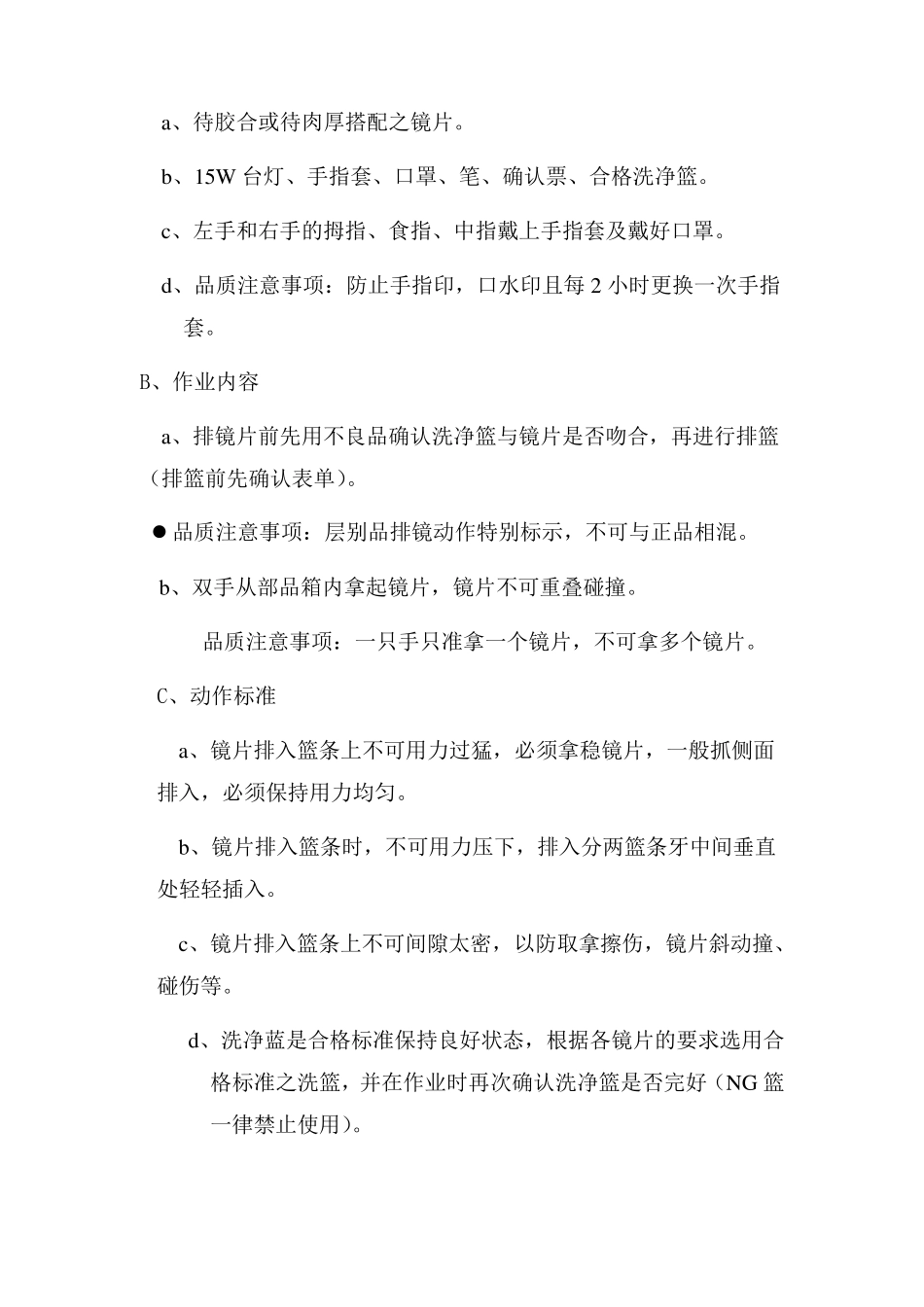

第十一章 胶合工艺 为了保证光学仪器具有良好的成像质量以及满足仪器对转像或其他要求,光学仪器的物镜、目镜、转像系统和某些特殊零件都是由两个或多个光学零件按一定技术要求相互结合而成。光学零件的结合方法有三种:机械法;胶合法;光胶法,我司运用的是胶合法,在此重点介绍。 一、胶合法的定义及特点 1、 胶合法定义 利用透明光学胶,将两个或两个以上光学零件结合成复杂的光学零件。 2. 特点 a. 有利于光学系统像质的提高; b. 减少光能损失,增加成像清晰度; c. 可以减化光学零件的加工。由于胶层能够补偿胶合面曲率半径的微小差异,从而可以适当降低胶合面的精度要求; d. 胶合透镜和胶合棱镜在装配与校正时容易对准中心和校角度; f. 可用于偏振元件、刻度照相分划、光学薄膜等与保护玻璃的结合。 二、胶合目的和要求 1、在光学仪器中,根据设计要求,必须将一些零件粘合在一起成为光学组件,胶合工程就是适选 用合适的胶合材 料 ,将被 胶的镜片 固 结在一起,并 使 其相互位 置 及有关 光学性 能满足图 纸 所 定的技术参数要求。 2、为保证给胶合而得到的光学零件的光学性能和机械性能,胶合层应能达到以下要求: A、透明度:无色、无汽泡、无绒毛、尘粒,水印和油雾等。 B、胶合件应具有足够的机械强度,无内应力产生。 C、对不应产生表面变形,对于温度、湿度和有机溶剂的影响有足够的稳定性。 3、在胶合生产过程中,必须保持高度的清洁,室内温度应能保持在2℃±3℃。空调的通风系统应有过滤灰尘的良好装置,打扫环境时应防尘飞扬,保证室内清洁无尘,室内的天花板、墙壁、地板等以涂油漆为宜,操作宜在超净工作如内进行。 4、在这种工作台内,经过两次过滤的汽体从滤尘设备轻轻吹出,将尘埃、纤维驱走,形成一股洁净空气和阻止飞尘侵入的净分区。 三、胶合工序流程 我司使用光敏 胶进行胶合,一般 工艺 流程如下: 以下就 每 个 流程予 以介 绍 : 1 . 排 镜 A、准 备工作 排 镜 点 胶 贴 合 定芯 擦 胶 检 查 包 装 a、待胶合或待肉厚搭配之镜片。 b、15W 台灯、手指套、口罩、笔、确认票、合格洗净篮。 c、左手和右手的拇指、食指、中指戴上手指套及戴好口罩。 d、品质注意事项:防止手指印,口水印且每 2 小时更换一次手指套。 B、作业内容 a、排镜片前先用不良品确认洗净篮与镜片是否吻合,再进行排篮(排篮前先确认表单)。  品质...
