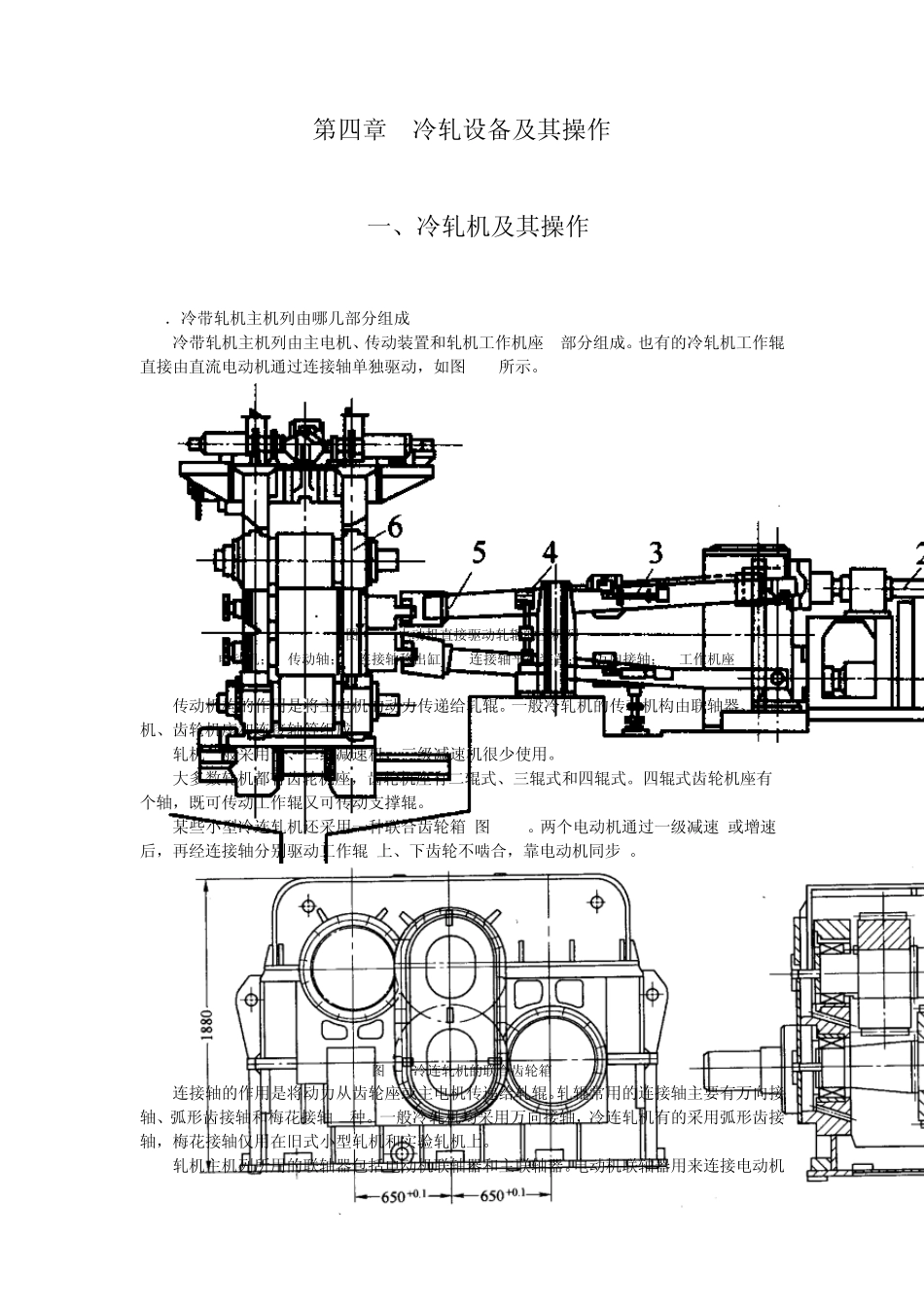

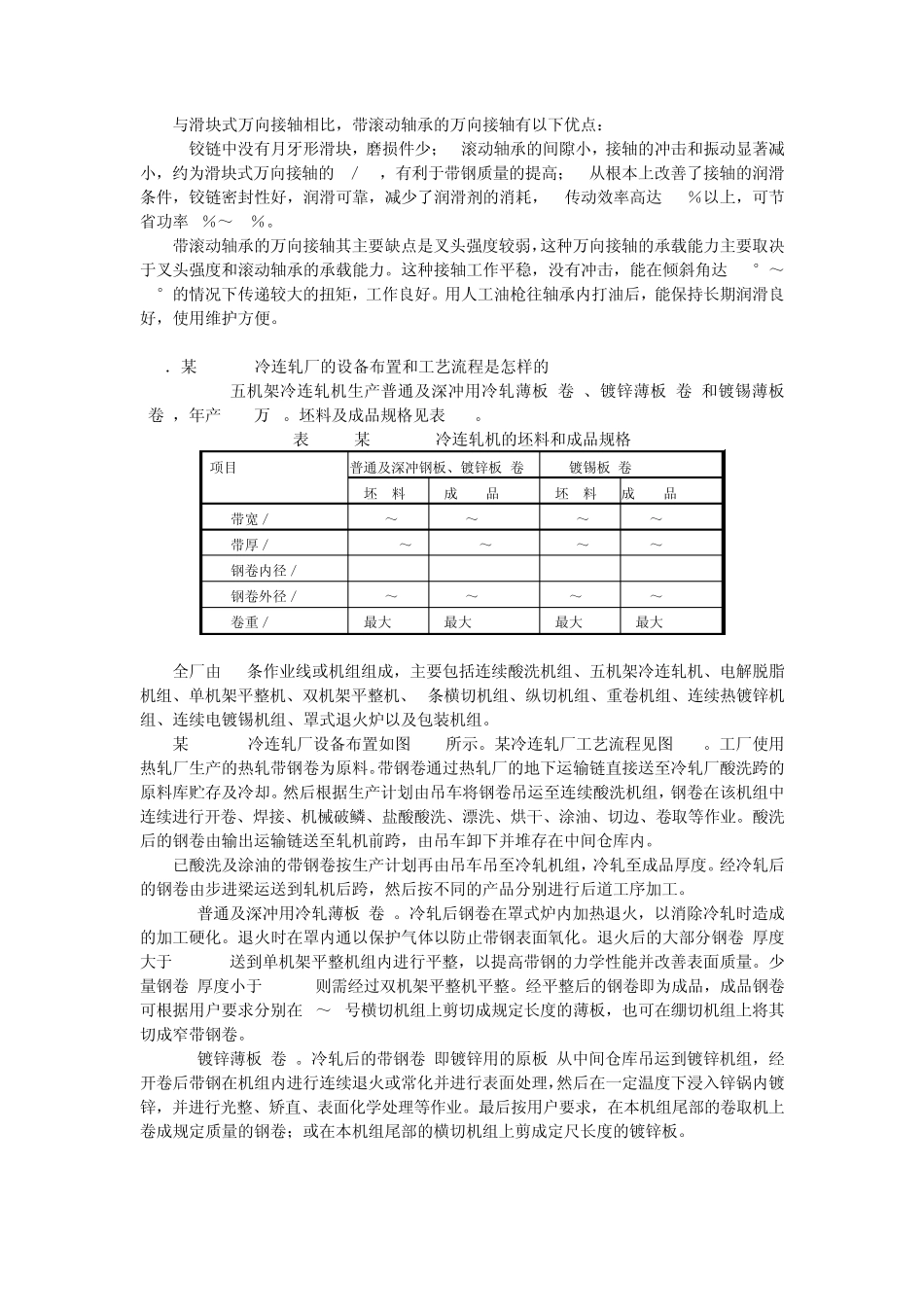

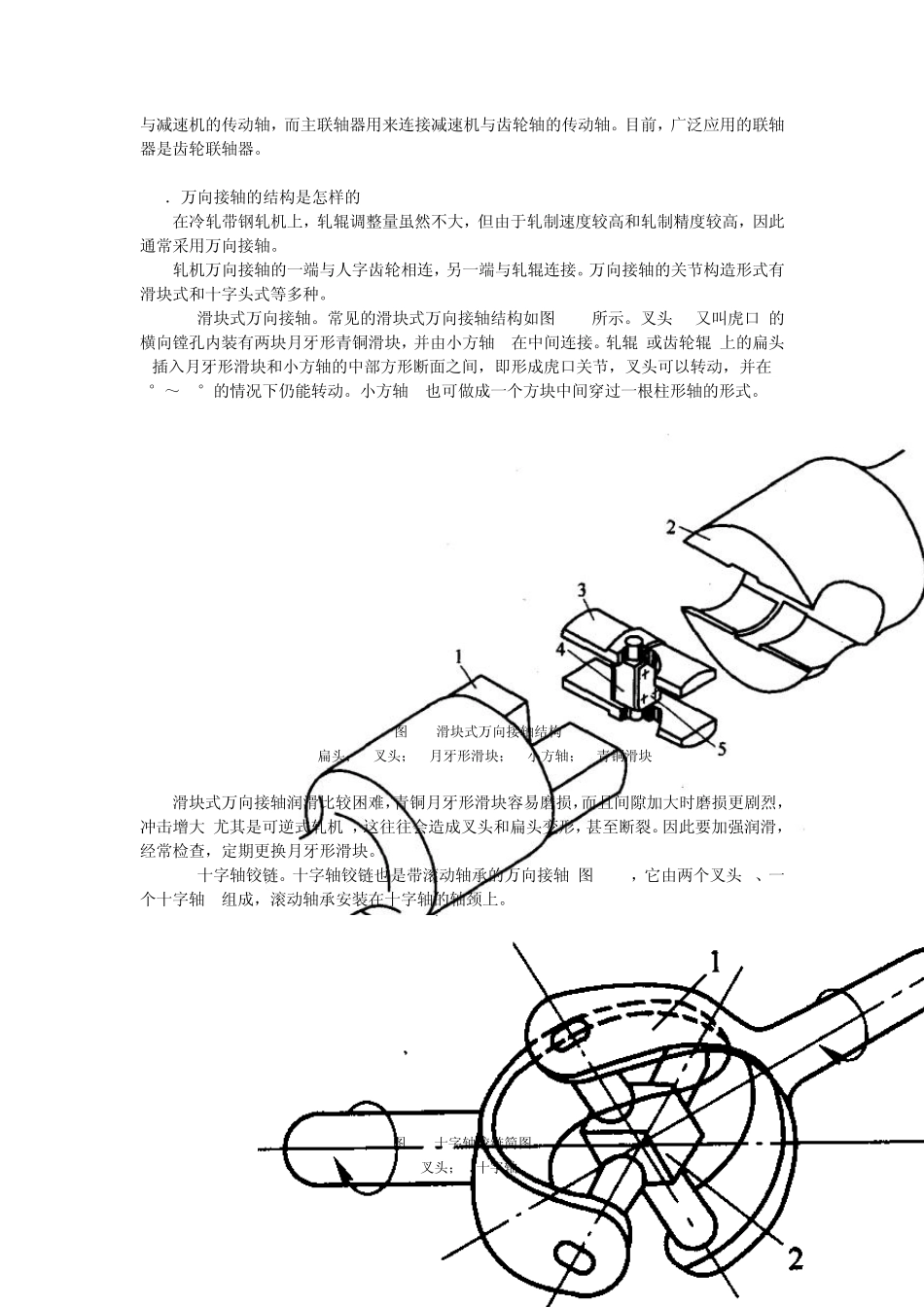

第四章 冷轧设备及其操作 一、冷轧机及其操作 154．冷带轧机主机列由哪几部分组成? 冷带轧机主机列由主电机、传动装置和轧机工作机座 3部分组成。也有的冷轧机工作辊直接由直流电动机通过连接轴单独驱动，如图 4-1所示。 图 4-1 电动机直接驱动轧辊的主机列 1- 电动机；2-传动轴；3-连接轴移出缸；4-连接轴平衡装置；5-万向接轴；6-工作机座 传动机构的作用是将主电机的动力传递给轧辊。一般冷轧机的传动机构由联轴器、减速机、齿轮机座和连接轴等组成。 轧机一般采用一、二级减速机，三级减速机很少使用。 大多数轧机都有齿轮机座，齿轮机座有二辊式、三辊式和四辊式。四辊式齿轮机座有 4个轴，既可传动工作辊又可传动支撑辊。 某些小型冷连轧机还采用一种联合齿轮箱(图 4-2)。两个电动机通过一级减速(或增速)后，再经连接轴分别驱动工作辊(上、下齿轮不啮合，靠电动机同步)。 图 4-2冷连轧机的联合齿轮箱 连接轴的作用是将动力从齿轮座或主电机传递给轧辊。轧辊常用的连接轴主要有万向接轴、弧形齿接轴和梅花接轴 3种。一般冷轧机均采用万向接轴，冷连轧机有的采用弧形齿接轴，梅花接轴仅用在旧式小型轧机和实验轧机上。 轧机主机列所用的联轴器包括电动机联轴器和主联轴器。电动机联轴器用来连接电动机与减速机的传动轴，而主联轴器用来连接减速机与齿轮轴的传动轴。目前，广泛应用的联轴器是齿轮联轴器。 155．万向接轴的结构是怎样的? 在冷轧带钢轧机上，轧辊调整量虽然不大，但由于轧制速度较高和轧制精度较高，因此通常采用万向接轴。 轧机万向接轴的一端与人字齿轮相连，另一端与轧辊连接。万向接轴的关节构造形式有滑块式和十字头式等多种。 (1)滑块式万向接轴。常见的滑块式万向接轴结构如图4-3所示。叉头2(又叫虎口)的横向镗孔内装有两块月牙形青铜滑块，并由小方轴4在中间连接。轧辊(或齿轮辊)上的扁头1插入月牙形滑块和小方轴的中部方形断面之间，即形成虎口关节，叉头可以转动，并在 8°～10°的情况下仍能转动。小方轴4也可做成一个方块中间穿过一根柱形轴的形式。 图4-3滑块式万向接轴结构 1-扁头；2-叉头；3-月牙形滑块；4-小方轴；5-青铜滑块 滑块式万向接轴润滑比较困难，青铜月牙形滑块容易磨损，而且间隙加大时磨损更剧烈，冲击增大(尤其是可逆式轧机)，这往往会造成叉头和扁头变形，甚至断裂。因此要加强润滑，经常检查，定期更换月牙形滑块。 (2)十字轴铰链。十字轴铰链也是带滚动轴承的万...
