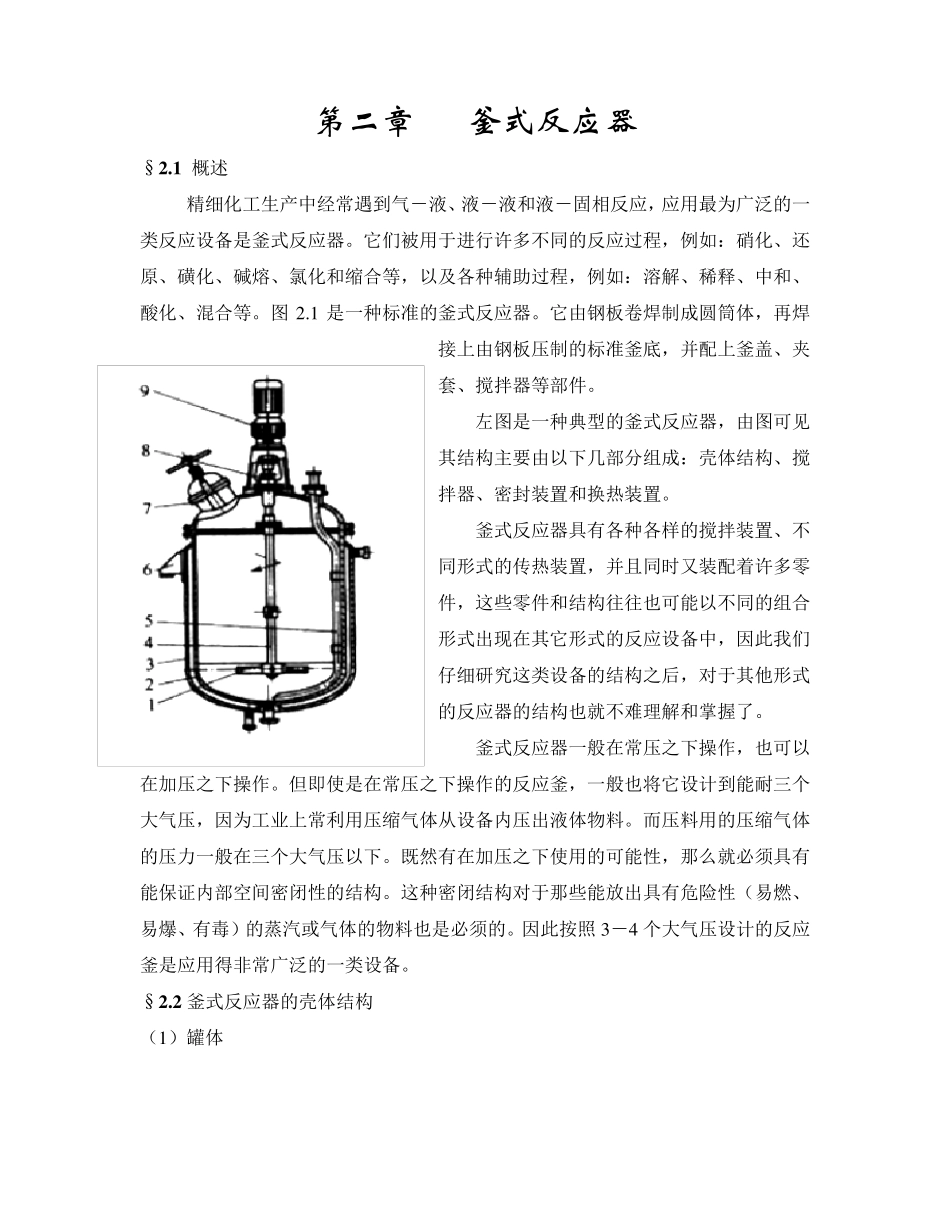

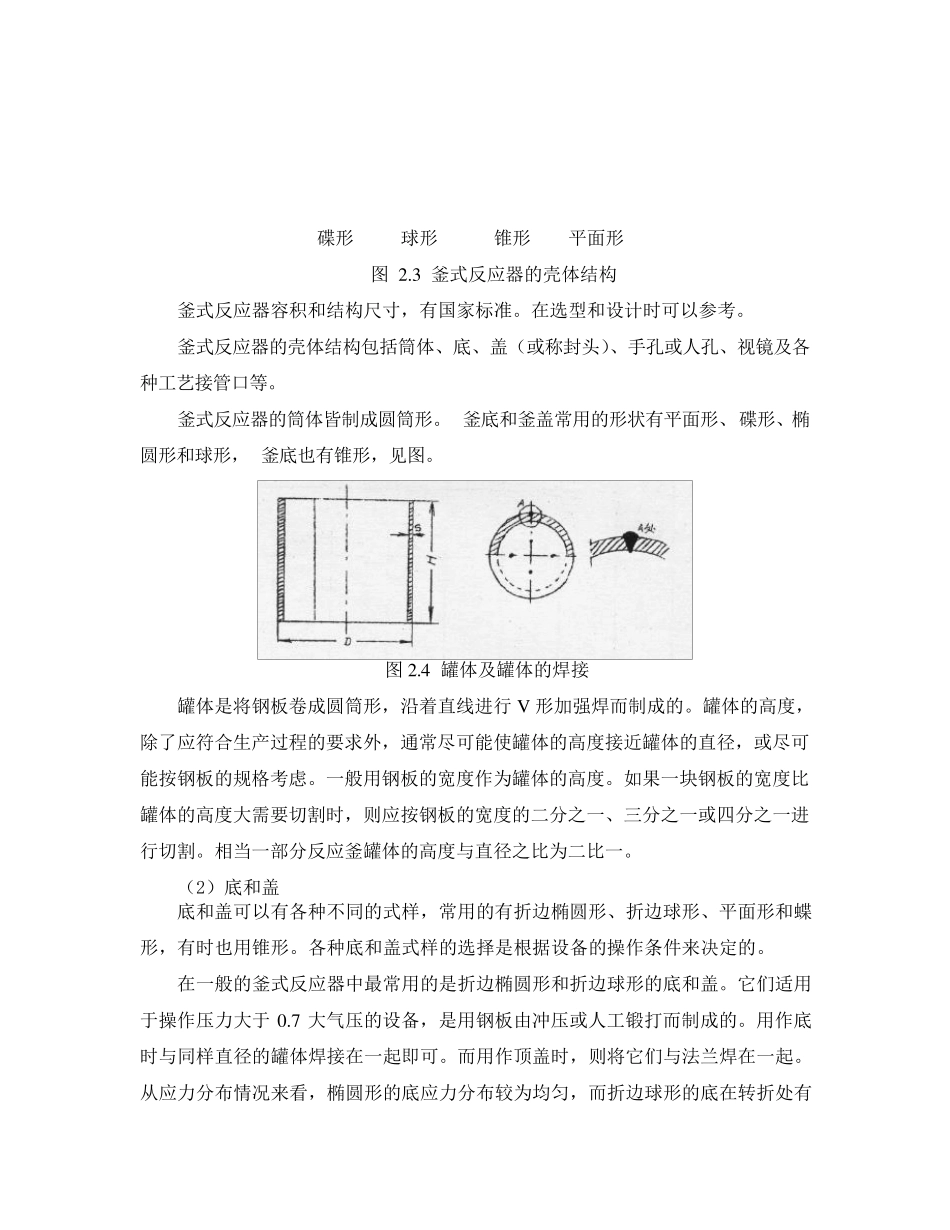

第 二 章 釜 式 反 应 器 §2 .1 概述 精细化工生产中经常遇到气－液、液－液和液－固相反应，应用最为广泛的一类反应设备是釜式反应器。它们被用于进行许多不同的反应过程，例如：硝化、还原、磺化、碱熔、氯化和缩合等，以及各种辅助过程，例如：溶解、稀释、中和、酸化、混合等。图 2 .1 是一种标准的釜式反应器。它由钢板卷焊制成圆筒体，再焊接上由钢板压制的标准釜底，并配上釜盖、夹套、搅拌器等部件。 左图是一种典型的釜式反应器，由图可见其结构主要由以下几部分组成：壳体结构、搅拌器、密封装置和换热装置。 釜式反应器具有各种各样的搅拌装置、不同形式的传热装置，并且同时又装配着许多零件，这些零件和结构往往也可能以不同的组合形式出现在其它形式的反应设备中，因此我们仔细研究这类设备的结构之后，对于其他形式的反应器的结构也就不难理解和掌握了。 釜式反应器一般在常压之下操作 ，也可以在加 压之下操作 。但 即 使 是在常压之下操作 的反应釜，一般也将 它设计 到能耐 三 个大 气压，因为工业 上常利 用压缩气体从 设备内 压出液体物 料 。而 压料 用的压缩气体的压力 一般在三 个 大 气压以下。既 然 有在加 压之下使 用的可能性 ，那 么 就必 须 具有能保 证 内 部空 间 密闭 性 的结构。这种密闭 结构对于那 些能放 出具有危 险 性 （ 易 燃 、易 爆 、有毒 ） 的蒸 汽 或 气体的物 料 也是必 须 的。因此按 照 3 －4 个 大 气压设计 的反应釜是应用得 非 常广泛的一类设备。 §2 .2 釜式反应器的壳体结构 （ 1 ） 罐 体 碟形 球形 锥形 平面形 图 2.3 釜式反应器的壳体结构 釜式反应器容积和结构尺寸，有国家标准。在选型和设计时可以参考。 釜式反应器的壳体结构包括筒体、底、盖（或称封头）、手孔或人孔、视镜及各种工艺接管口等。 釜式反应器的筒体皆制成圆筒形。 釜底和釜盖常用的形状有平面形、碟形、椭圆形和球形， 釜底也有锥形，见图。 图2.4 罐体及罐体的焊接 罐体是将钢板卷成圆筒形，沿着直线进行 V 形加强焊而制成的。罐体的高度，除了应符合生产过程的要求外，通常尽可能使罐体的高度接近罐体的直径，或尽可能按钢板的规格考虑。一般用钢板的宽度作为罐体的高度。如果一块钢板的宽度比罐体的高度大需要切割时，则应按钢板的宽度的二分之一、三分之一或四分之一进行切割。相当一部分反...
