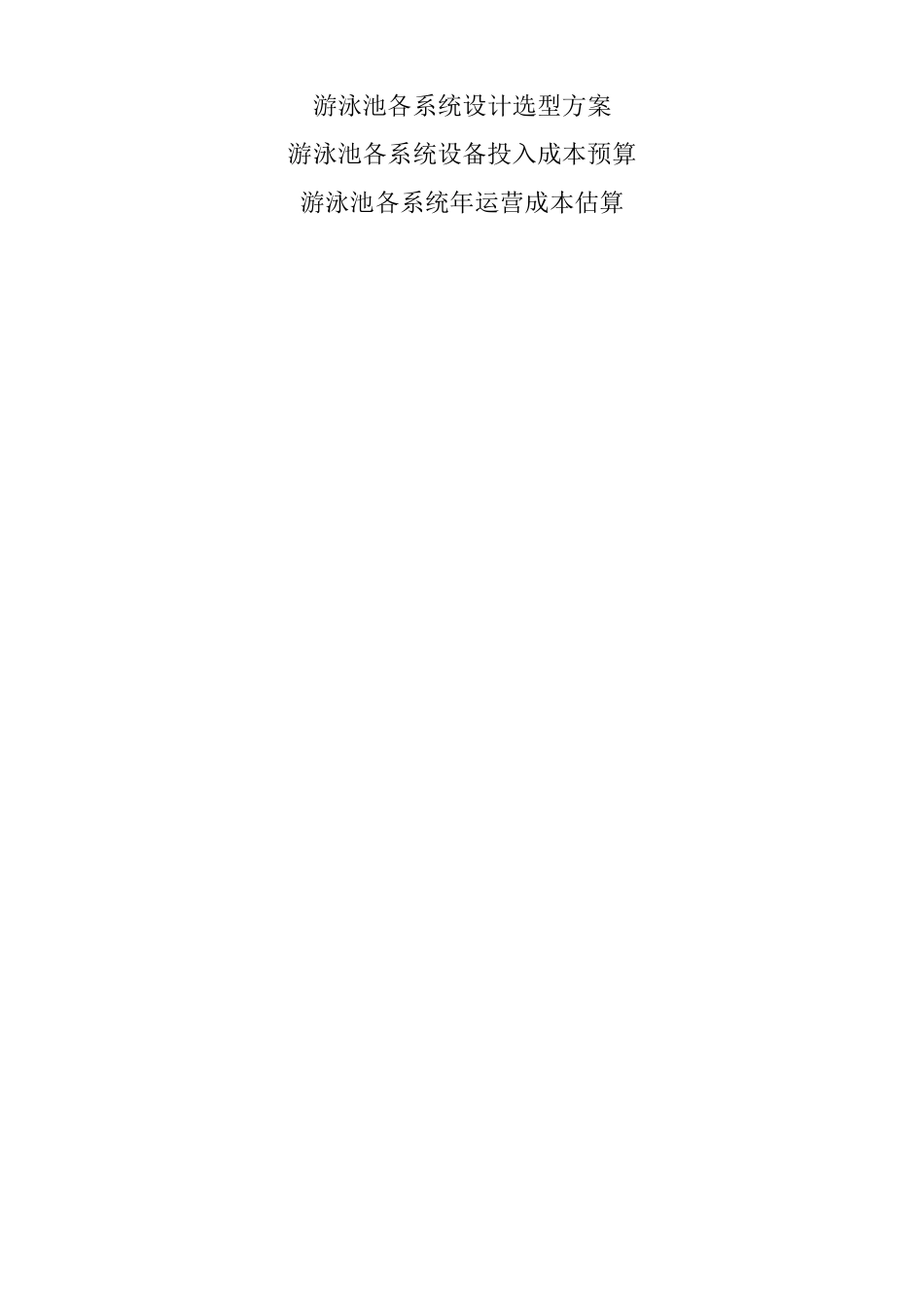

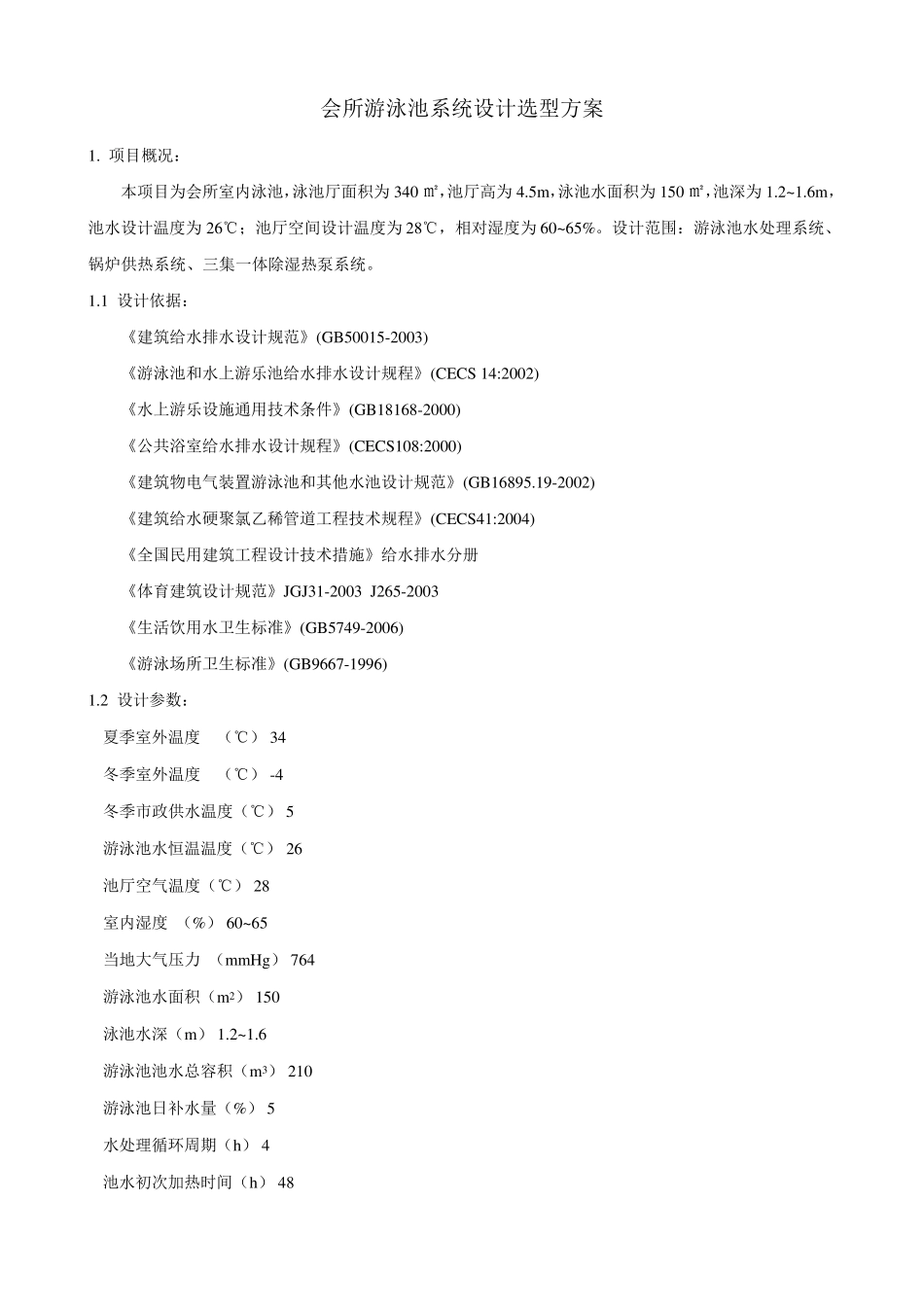

游泳池各系统设计选型方案 游泳池各系统设备投入成本预算 游泳池各系统年运营成本估算 会所游泳池系统设计选型方案 1. 项目概况： 本项目为会所室内泳池，泳池厅面积为340 ㎡，池厅高为4.5m，泳池水面积为150 ㎡，池深为1.2~1.6m，池水设计温度为26℃；池厅空间设计温度为28℃，相对湿度为60~65%。设计范围：游泳池水处理系统、锅炉供热系统、三集一体除湿热泵系统。 1.1 设计依据： 《建筑给水排水设计规范》(GB50015-2003) 《游泳池和水上游乐池给水排水设计规程》(CECS 14:2002) 《水上游乐设施通用技术条件》(GB18168-2000) 《公共浴室给水排水设计规程》(CECS108:2000) 《建筑物电气装置游泳池和其他水池设计规范》(GB16895.19-2002) 《建筑给水硬聚氯乙稀管道工程技术规程》(CECS41:2004) 《全国民用建筑工程设计技术措施》给水排水分册 《体育建筑设计规范》JGJ31-2003 J265-2003 《生活饮用水卫生标准》(GB5749-2006) 《游泳场所卫生标准》(GB9667-1996) 1.2 设计参数： 夏季室外温度 （℃） 34 冬季室外温度 （℃） -4 冬季市政供水温度（℃） 5 游泳池水恒温温度（℃） 26 池厅空气温度（℃） 28 室内湿度 （%） 60~65 当地大气压力 （mmHg） 764 游泳池水面积（m2） 150 泳池水深（m） 1.2~1.6 游泳池池水总容积（m3） 210 游泳池日补水量（%） 5 水处理循环周期（h） 4 池水初次加热时间（h） 48 池厅面积（m2） 340 泳池大厅高度（m） 4.5 Vf－泳池池面风速（m/s） 0.2 Pb－26℃水表面温度饱和空气水蒸汽分压（mmHg） 25.2 Pq－28℃泳池空间空气的水蒸气分压（mmHg） 16.9 S 人－人均所占面积（m2/人） 4 夏季室外空气含湿量（g/Kg） 22.2 室内空气含湿量（g/Kg） 15.0 空气密度（kg/ m3） 1.15 2.游泳池水处理系统设计 游泳池水处理系统流程图 （1）. 循环方式采用经池底均匀进水，溢流槽回水的逆流式循环方式； 循环水全部由溢流回水槽回收进行处理后经池底给水器再次进入泳池。鉴于本案，其中的处理工序主要包括：预处理、砂滤、臭氧消毒、辅助氯消毒、加热恒温等。其中泳池的补水是由均衡水箱来提供完成的，此外为了均衡水箱还起到调节水量浮动及水质，由于所有的回水是由溢流槽回水的，故不存在溢流排水量，也起到节水的作用，减小了日补水量，也较混流式更完全。均衡水箱的有效容积确定由浮动水量、单台过滤器反冲洗水量以及小时补水量来确定...
