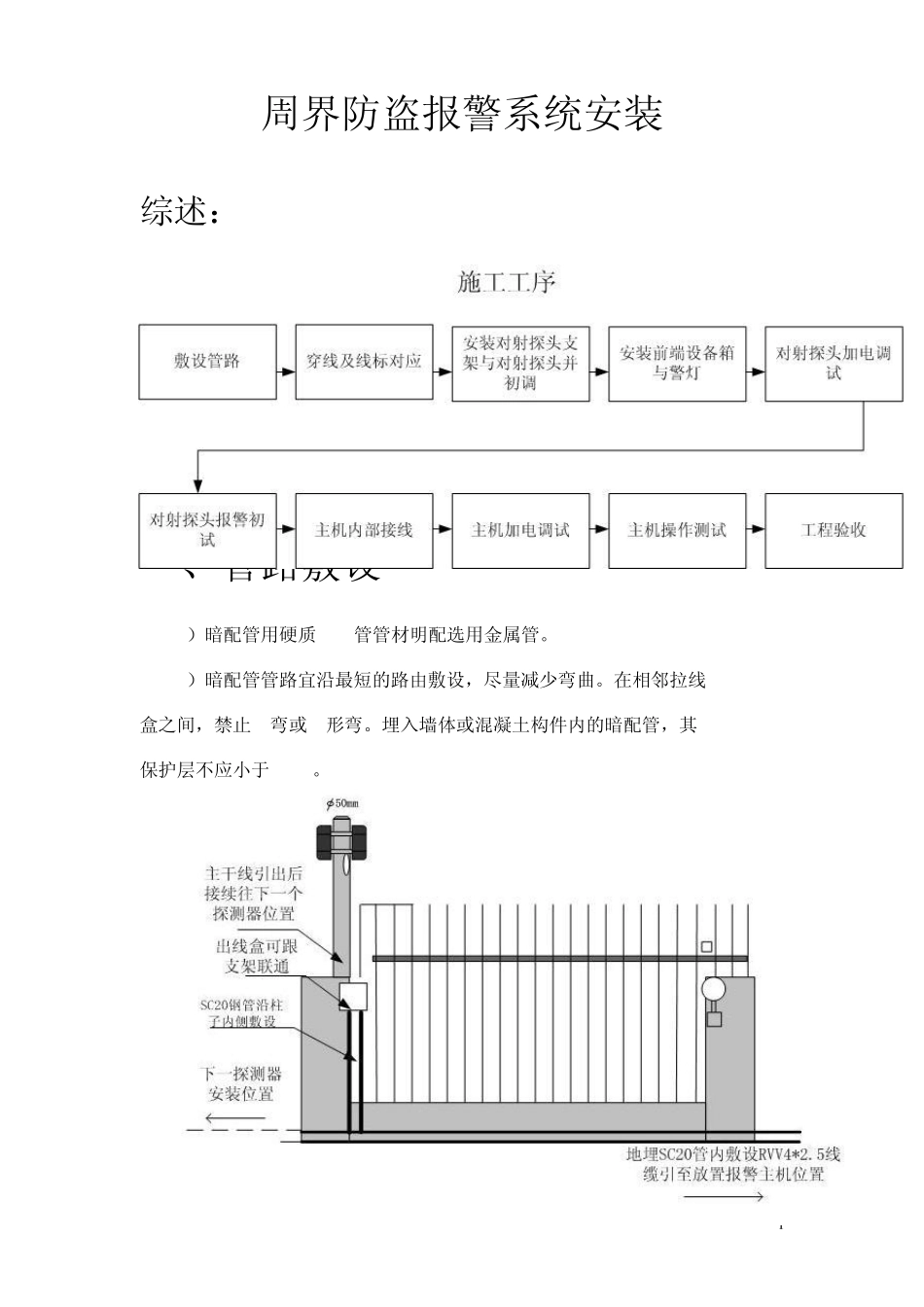

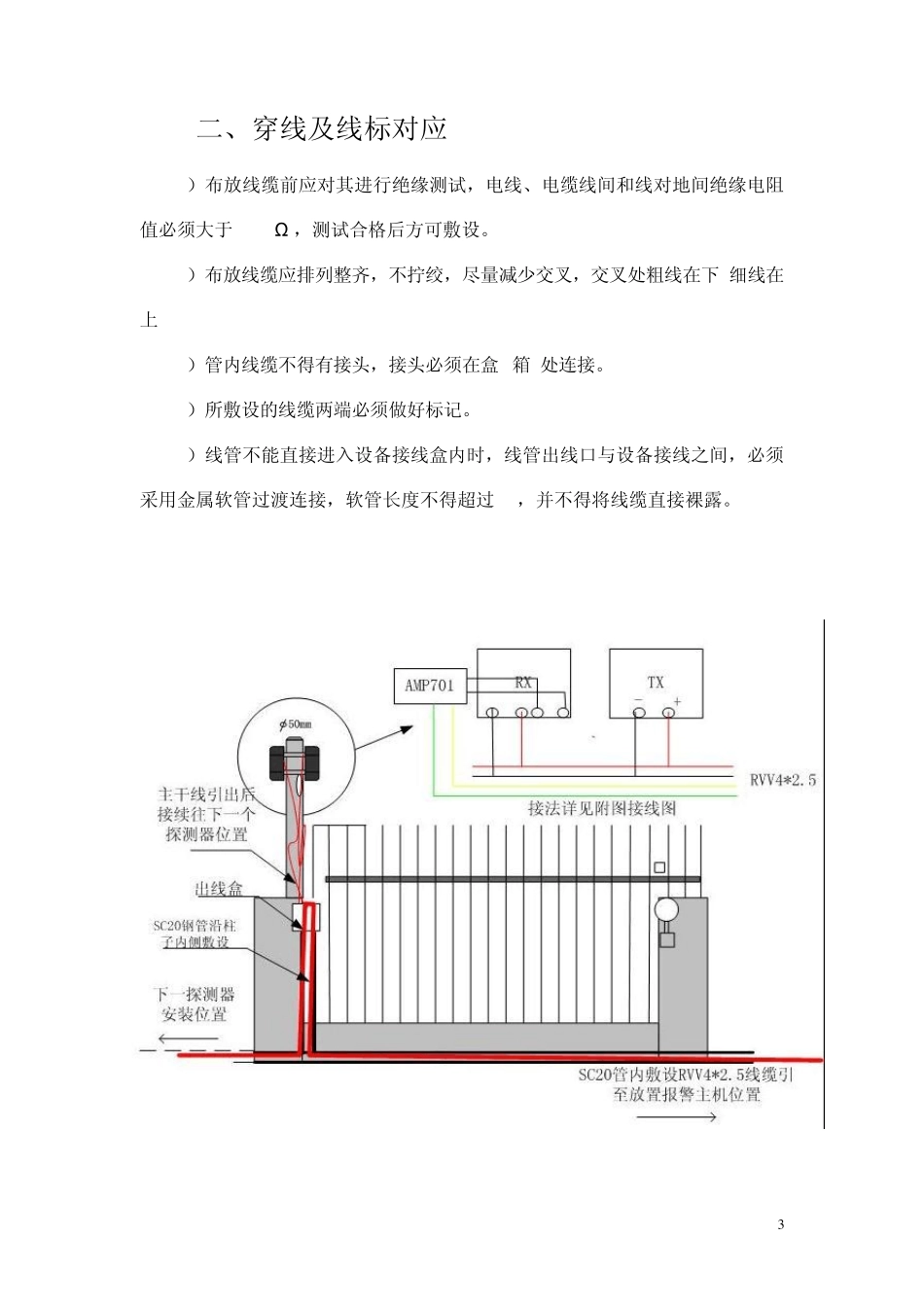

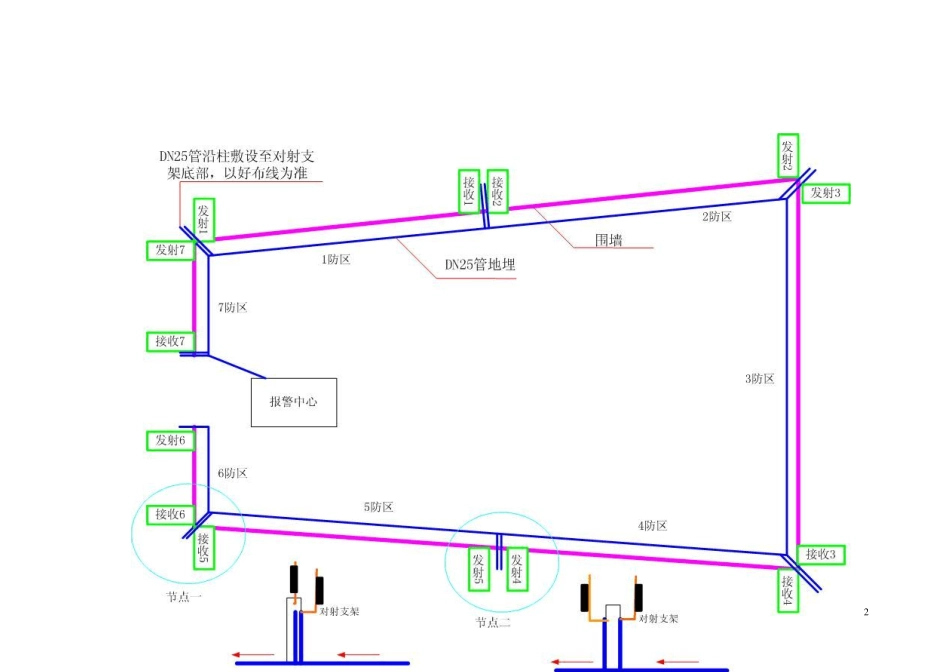

1 周界防盗报警系统安装 综述: 一、管路敷设 1)暗配管用硬质 PVC管管材明配选用金属管。 2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。在相邻拉线 盒之间,禁止 S弯或 U形弯。埋入墙体或混凝土构件内的暗配管,其 保护层不应小于 15mm。 2 3 二、穿线及线标对应 1)布放线缆前应对其进行绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须大于 0.5MΩ ,测试合格后方可敷设。 2)布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上. 3)管内线缆不得有接头,接头必须在盒 (箱)处连接。 4)所敷设的线缆两端必须做好标记。 5)线管不能直接进入设备接线盒内时,线管出线口与设备接线之间,必须采用金属软管过渡连接,软管长度不得超过 1m,并不得将线缆直接裸露。 4 5 三、红外对射探头安装及初调 1)将不锈钢支架固定于墙上,将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮,露出线芯 10mm~15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端子上,将余线缆盘回盒内,将探测器底座用螺钉固定在盒上。固定要牢固可靠。 2)主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。 3)一台防停电电源可带 10对红外对射接口,若传输距离超过 200m应分段加装电源;红外对射探头需单独供电。其他有关要求见产品说明书。 4)系统中每个边界接口应有惟一的编码与之对应,按照产品说明书进行编码;在系统正常使用前必须对接人系统中的边界接口进行注册。 6 主动红外对射(周界防范系统)的安装调试指南 一、红外对射的安装方法 (一)支柱式安装 (详见图纸 ) 比较流行的支柱有圆形和方形两种,早期比较流行的是圆形截面支柱,现在的情况正好反过来了,方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外,有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱,如果不能保证走线有效地穿管暗敷,让线路裸露在空中,这种方法是不能取的。 支柱的形状可以是"1"字形、"Z"字形或者弯曲的,由建筑物的特点及防盗要求而定,关键点在于支柱的固定必须坚固牢实,没有移位或摇晃,以利于安装和设防、减少误报。 (三)红外对射安装的一般原则 设置在通道上的探测器,其主要功能式防备人的非法通行,为了防止宠物、小动物等引起误报,探头的位置一般应距离地面 50...
